住宅楼外墙外保温施工方案.doc

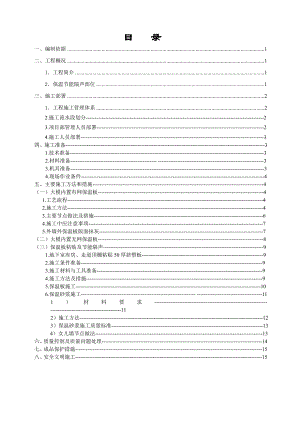

目 录一、编制依据1二、工程概况11工程简介12保温节能隔声部位1三、施工部署21工程施工管理体系2 2.施工流水段划分-23.项目部管理人员部署-2 4.施工人员部署-3四、施工准备-3 1.技术准备-32.材料准备- -33.机具准备-34.现场作业条件-4五、主要施工方法和措施-4（一）大模内置有网保温板-4 1.工艺流程-4 2.施工方法-4 3.主要节点做法及措施-6 4.施工中应注意事项-7 5.外墙外保温板版面抹灰-7（二）大模内置无网保温板-8（三）保温板粘贴及节能隔声-91.地下室库房、走道顶棚粘贴50厚挤塑板-92.施工条件准备-93.施工材料与工具准备-94.施工方法及措施-95.保温板施工-106.保温砂浆施工- -11 1）材料要求- -11 2）施工方法-12 3）保温砂浆施工质量标准-13 4）女儿墙节点做法-13六、质量控制及质量问题处理-14七、成品保护措施-15八、安全文明施工-15一、编制依据1. 施工图纸：由某某城市建设研究院设计；2. 建筑工程施工质量验收统一标准GB50300-2001；3. 混凝土结构工程施工质量验收规范（GB50204-2002）；4. 外墙外保温工程技术规程（JGJ 144-2004）；5. 外墙外保温技术规程·现浇混凝土模板内置保温板做法（DBJ/T01-66-2002）；6. 外墙外保温工程建筑构造02J121-1；7. 外墙外保温系统（中国标准化协会标准，CAS1262005）；8. 高层住宅现浇混凝土外墙外保温体系研究等技术资料；9. 居住建筑节能构造J08J110(河北省工程建设标准)10. 05系列建筑标准设计图集05J1111. 居住建筑节能设计标准DB13(J)63-200712. 衡水市杜团马新村东6#楼施工组织设计。二、工程概况1工程简介本工程位于衡水市杜团马新村东，人民西路北侧，顺兴街东侧。本工程建筑总面积14448.85m2,地上11层，地下1层，为现浇钢筋混凝土剪力墙结构，屋面部分为现浇坡屋顶，大部分是坡屋顶。层高2.9米，檐高33米。水箱间最高处36.2米。外墙均采用现浇混凝土大模内置外墙外保温做法，与主体结构一次浇筑成型。根据建筑物外装修特点，首层保温板采用85厚钢丝网架聚苯保温板，面层6厚面砖。地下一层、二层以上外墙采用85厚无网聚苯保温板，外抹30厚胶粉聚苯颗粒，涂料面层。2保温节能隔声部位1、本工程均采用外墙（包括地下室）外保温，聚苯板85厚，容重20/m³；2、屋面铺设110厚聚苯板保温层，容重20/m³；3、不采暖地下室顶板下贴60厚挤塑聚苯板，容重30/m³；4、飘窗板，上板的上部、下板的下部，粘贴50厚聚苯板保温层，容重20/m³；5、根据图纸会审记录，将飘窗上下窗台，原30厚胶粉颗粒保温材料改成，30厚聚苯板，容重20/m³；6、25-26轴之间的变形缝处放置85mm厚聚苯保温板，容重20/m³；7、 楼梯间内墙面、电梯井外墙面均抹胶粉聚苯颗粒保温层30厚，起到保温隔声作用。分户墙采取抹1：8水泥膨胀珍珠岩，保温隔声层。8、 外窗为80系列单框中空玻璃内平开窗，采用断热塑钢窗崁5+12+5中空玻璃， 传热系数2.5W/.K。外窗气密性等级不应低于国家标准，建筑外窗气密性能分级及检测方法规定的4级水平。9、阳台栏板外侧外保温，85mm厚容重20/m³。此处保温板有装饰线，自栏板中220宽，凹进50，通常布置。具体做法见：施建-25节点图。10、女儿墙内侧粘贴50厚聚苯板，容重20/m³。三、施工部署1工程施工管理体系项目经理 总工程师 工程经理 技术室 材料室 预算室 工程室 现场工长、安全员 结构施工队、班组2施工流水段划分1段：113轴 ； 2段 ：1325轴； 3段：2638轴； 4段：3850轴； 5段：5062轴。3. 项目部管理人员部署序号职务姓名 负 责 内 容1项目经理苏元芳工程总负责，总协调2项目总工赵新建技术总负责，技术方案、技术交底的审核
