住宅楼土方开挖施工方案广西.doc

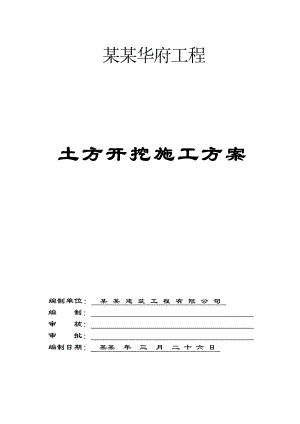

某某华府工程土方开挖施工方案编制单位： 某某建筑工程有限公司编 制： 审 核： 审 批： 编制日期： 某某 年 三 月 二 十 六 日 目 录一、编制依据1二、工程概况11、设计概况12、地质、水文情况13、水文情况24、现场条件及周边环境2三、施工部署3 1、地下室土方开挖总体施工方案及部署·················································32、项目管理组织机构33、机械设备组织44、劳动力计划45、工种及进度计划56、施工现场平面布置57、弃土场地及土方运输路线的选定58、施工准备5四、主要施工方法61、测量控制62、开挖顺序73、施工工艺7五、质量标准7六、施工注意事项10七、质量保证措施11八、安全施工管理措施12九、文明施工12十、环境保护措施13十一、雨季施工措施131、建立雨施领导小组132、雨施技术措施14十二、应急措施141、项目部环境及安全委员会152、项目部环境及安全委员会组成情况表153、应急预案16十三、质量记录21十四、附图21一、编制依据岩土工程勘察报告。工程施工图纸（设计变更单）建筑工程施工质量验收统一标准（GB50300-2001）。建筑地基基础工程施工质量验收规范（GB50203-2002）.建筑机械使用安全技术规程（JGJ33-2001）。施工现场临时用电安全技术规范（JGJ46-2005）。文明施工管理规定。施工现场现状及周边环境。二、工程概况1、设计概况 本工程位于南宁市南建路西侧，规划总用地面积约8637.12平方米，总建筑面积44376.80平方米，设地下1层，地上建筑1#楼高22层、2#楼高30层，设计地面标高为98.00m，±0相当于97.9m，地下室底板标高为90.00m。基础采用长螺旋泵压混凝土钻孔灌注桩，持力层为中风化粉砂岩层、中风化粉砂岩1层。2、工程地质特点据地质勘察报告揭露，现场内各岩层分布自上而下分别为：填土1层该层分布于整个场地（层厚0.204.50m，平均层厚1.44m）淤泥2层，层顶标高为85.93m，平均层厚2.70m粉质粘土3层，层顶标高为83.2393.27m，层厚0.505.50m，平均层厚2.39m圆砾4层，层顶标高为80.6390.10m，层厚约1.4012.20m，平均层厚7.11m全风化粉砂5岩，该层分布于整个场地，层厚约1.003.90m，平均层厚1.95m强风化粉砂岩6层，该层分布于全场地，层厚5.5012.90m，平均层厚8.69m中风化粉砂岩7层，层厚为6.109.70m，平均层厚8.01m中风化泥岩8层，层厚4.609.00m，平均层厚5.90m。3、水文情况场地内主要存在两层地表水，第一层地下水主要存在填土1层中，具弱透水性，地下水主要来源为大气降水及场地周边居民生活用水，水量一般。二层地下水主要存在于圆砾4层，地下水的补给来源主要是附近居民的生活废水及大气降水的渗透补给，初见水位为圆砾4层顶部，埋深为1.008.10m，标高为80.6391.48m。4、现场条件及周边环境该工程位于南宁市南建路西侧，场区四面均为民房，基础为桩基承台基础。根据现场情况，东面基坑边坡采用二级放坡，放坡中采用锚杆加固，南面采用锚杆喷锚网进行基坑支护,东北面采用锚杆挂网喷射砼支护。建筑单位在施工现场西南角安装有一个250KW的变压器，整个施工现场的临时施工用电由此引入三、施工部署 1.地下室土方开挖总体开挖方案和部署本工程施工工期较紧，施工期又值春季雨水较多，挖土设备的准备工作必须提前作好安排；开挖排水系统及边坡支护必须及时跟进施工。 根据设计和施工规范要求，地下室土方分二次进行开挖，第一次从原地面标高挖至地下室底板标高90.00M，全部采用机械开挖汽车运土；基础开挖出工作面后桩基工程及时进场进行桩基施工，待2区桩基施工完毕（桩基施工方法详见长螺旋钻孔压灌桩施工方案）及时组织第二次土方开挖，承台和承台梁采用小挖机挖土人工配合修整，小挖机挖出的土由大挖机装车汽车运土，第二次挖土包括地下室开挖后的长螺旋压灌桩挖出的土方一起挖运出场区。根据现场情况第一次开挖从2#楼开始，往1#楼退出。第二次开挖时间是在2#楼桩、地下室桩及1#楼桩基本完成时进行，挖土方向是从2#楼开始向1#楼退出，挖土深度为达到地下室底板及底板梁垫层底，土方挖完后及时做基础垫层施工。地下室结构工程施工工序为:测量放线基坑开挖基坑支护细部放线打CFG桩凿桩头筏板基础砂石褥垫层筏板基础垫层底板防水施工防水工程验收筏板基础钢筋主楼墙柱钢筋插筋绑扎支设筏板基础模板隐蔽工程验收筏板基础混凝土浇注地下室主楼墙柱钢筋绑扎支设墙柱模板隐蔽工程验收墙柱混凝土浇筑地下室顶板梁、板模板支设地下室顶板梁、板钢筋绑扎隐蔽工程验收地下室梁顶板浇筑外墙防水施工防水工程验收回填土（外墙后浇带处在未浇注砼前先采用砌筑240mm砖墙将外墙封闭。）2、项目管理组织机构以项目经理为首的施工组织管理机构。施工组织管理机构如下：3、机械设备组织根据工程量及进度安排，提前做好机械设备的调配工作，以确保工程进度。土方开挖机械于开挖前一天组织进场。机械设备准备计划见下表：土方开挖机械设备计划表设备名称设备型号数量进场时间挖土机PC2002台开挖前1天挖土机PC601台自卸汽车12t11辆按工程进度手推车7辆现场已配备平锹10把现场已配备潜水泵2台开挖前1天4、劳动力计划土方开挖劳动力计划见下表：土方开挖劳动力准备计划项次工种名称劳动力（人）1挖土司机32运土司机73机修工14电工15道路清扫16土方工修坡清底105、工种进度计划土方开挖计划总工期约18天，其中第一次挖土控制时间为8天，第二次挖土时间为10天，边坡支护与挖土同步进行。6、施工现场平面布置现场材料堆放场地主要考虑满足护坡施工和桩基施工的需要，现场只安排钢筋堆场和现场用水、用电要根据施工要求设置，临时用电由甲方办理变压器提供，临时用水沿建筑物四周用50PVC管接通，必要时还接到基坑内，满足施工要求。7、弃土场地及土方运输路线的选定根据运距合理、路线通畅的原则，弃土场选定在xx运距7公里；运土路线为xx路后经xx。8、施工准备对原有控制桩、水准点进行复核，合格后，才能施工。施工用水、施工用电的连接及临时设施的搭设已完成。对施工人员进行技术、质量、安全方面的交底。施工机械设备、劳动力组织进场。根据施工现场实际情况和图纸修改情况及时调整施工方案。四、主要施工方法1、测量控制根据建设单位提供的测量定位桩及水准点，在基坑外侧建立轴线、高程控制网。按方案规定的边坡尺寸实测放样，完成好各部位开挖的轴线控制和水准测量。土方开挖挖完后及时检查边坡位置、坡度是否准确。在高程控制方面，将已有的水准点引入基坑内，利用水准仪测控，一边挖土，一边控制土方面标高。基坑开挖过程中每天监测不小于4次，测点间距20-25m，采用精密仪器测量，特别要加强雨天和雨后的监测。如坡顶侧向位移达到40mm-60mm时，要加强观察，分析原因并及时采取有效的应急措施。如坡顶出现裂缝，要及时采用水泥砂浆封闭。根据测量定位桩及水准点，在基坑外侧建立轴线、高程控制网。根据轴线控制网及边坡坡度，定出基坑边坡上口及下口边坡线。边坡部位应由专人指挥挖土，并及时派人清理边坡上松散土方，以免下落伤人。2、开挖顺序 该工程基坑土方分两批开挖，第一批范围为-2.5米至-7.2米，且整个基坑分为一区和二区。一区范围为轴。二区范围为，且两批土方开挖顺序相同。第一批、第二批土方数量各约6000m3，一区和二区各约3000m3。一区挖土顺序为：从轴往轴方向开挖，二区开挖顺序为：轴往轴，其中为临时运输车道，坡道坡度为1:6，坡道宽度为8米，坡道上满铺300厚砖渣，在坡顶（即工地出入口处）做一个长米、宽3米洗车平台，洗车平台做法：浇300厚C30砼，周边做排水沟及沉渣井。3、施工工艺1、土方开挖施工工艺本工程地下室土方采用机械开挖，人工修整，挖出的土方运至业主指定地点。(1)挖土机械选择：选用PC200型挖掘机2台和PC60型挖掘机1台。(2)开挖及支护方式选择：土方开挖过程中应注意控制开挖深度和平面位置，机械开挖到底板底标高，预留30CM厚的土方采用人工开挖并修整，基础梁采用人工开挖。边坡支护用土钉墙喷锚网处理。开挖时如遇地下水应视水量情况，在基坑四周挖排水沟和集水坑，用潜水泵抽排，保证地下水位低于基底标高至少50CM。在坡顶1米范围内四周用C15砼硬化，外边用红砖砌300×500拦水沟。利用场内地势将地下室外围雨水通过拦水沟将雨水及基坑内水有计划有组织排入场外管道，施工现场就不会存在积水现象，也不会影响以后正常施工。挖土工作应分层进行，停挖后留坡的角坡不宜大于30°，距坑底30cm左右应采用人工修土。基坑开挖先浅后深，应先挖到底板标高再局部承台、地梁、加深的顺序进行。人工挖土方采用斗车运到集中处再由挖机装车外运。挖土结束及时浇捣垫层和砖胎模砌筑，砖胎模砌筑完毕，及时用斗车外运土方土回填，土方回填必须按分层打夯，分层不大于250mm密室度达到94%。挖土机械不得碰撞或损伤围护结构，严禁挖土机械、车辆在已挖出的基坑边行使。挖出的土方应及时运出，不得堆置在坑边。挖土施工前应详细调查周边管线情况，高压电缆、给水管等应采取重点保护。雨天停止挖土，停挖期间挖机应远离土坡，保护边坡稳定。 在施工过程中，应密切监测围护结构、土体的变形，根据这些变形的发展情况及时调整施工工艺。在基坑顶间隔1520米左右设置一个水平位移监测点，并用全站仪进行监测。基坑挖到设计标高前每两天监测一次；挖到设计标高后增加到每天一次；基坑监测每天作好记录，如发现异常情况，应进行分析并及时通知有关各方进行处理。2、土钉墙基坑支护施工艺土钉墙又叫喷锚网支护，以显著提高并最大限度地利用边壁土体固有力学强度，变土体荷载为支护结构体系的一部分为基本出发点。喷射混凝土在高压空气作用下高速喷向土层表面，先期骨料嵌入表层土避免风化、雨水冲刷、剥落并起到隔水防渗漏作用，锚杆内锚固段深固于滑移面之外的土体深部，外锚固段同喷锚网联为一体，可把边壁不稳定“危机”转移到内锚固段及其附近，并消除了变形，钢筋网可以使喷锚砼具有更好整体性和柔性，能有效地调整喷层与锚相内的应力分布，喷、锚、网主动支护土体，并与土体共同作用，具有施工简便、快速、及时、机动、灵活、适用性强、随挖随支、挖完支完、安全经济等特点。喷锚网支护施工，随基坑开挖同时进行，其施工工艺流程如下：制锚开挖基坑修整边坡施工土钉编钢筋网制作锚头喷射砼面注浆根据现场的
