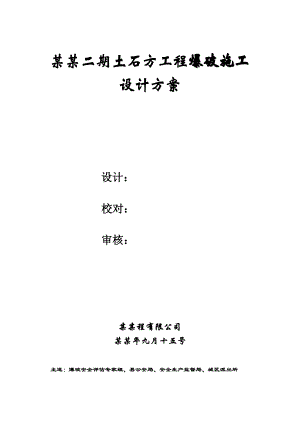

某某二期土石方工程爆破施工设计方案设计：校对：审核：某某程有限公司某某年九月十五号主送：爆破安全评估专家组、县公安局、安全生产监督局、城区派出所目 录一、工程概况，环境与技术要求二、爆破施工方案的选择三、爆破参数的选择与装药量计算四、布孔、钻孔设计五、装药、填塞和起爆网络设计六、爆破安全距离计算七、安全技术与防护措施八、爆破施工组织设计九、火工品用量计划表十、安全管理制度十一、安全警戒方案十二、事故应急预案一、工程概况，环境与技术要求：工程概况：某某二期土石方工程位于千岛湖水域东南侧，即淳杨线K17+030段处(紫气东来度假公寓东北侧)，属“淳安千岛湖旅游度假区发展有限公司”投资的淳杨线地质灾害隐患路段改造治理项目之一。本工程要求按设标高进行开挖施工，并将爆破后的土石方运至业主指定的填筑区进行堆放填筑，并做好填方区的场平工作。开挖总方量为立方米。（工程地理位置见附图1）本工程地理位置图1：（工程交通位置图）地理地质：据我公司专业技术人员现场踏勘，该开挖区山体由向西东走向。设计开挖标高至山体最高处相对高差约33m左右。据地质勘探资料情况表明，山体岩石属层状沉积岩，节理层状（由北向西成约30º左右的倾斜角）发育，节理层厚度0.51.5m不等，岩石硬度系数f在8-10之间。该开挖区块无地下水，仅有降雨后的地表水。（见图2：地质实况图片）图2：地质实况图片周围环境：该项目的爆破作业环境较好，爆破施工技术却要求一般。东侧：待爆区东侧为由向西东走向的连续山体（淳安开发总公司林场山木基地），300米范围内无任何通信电缆和供电线路等。南侧：待爆区西南侧相距500米处为“紫气东来度假公寓”，项目至今未竣工。已停建两年有余（现除2名看守外已无任何其他人员）；西侧：离待爆区50米处为由北至南横穿的“淳杨线公路”，60米外为千岛湖水域（离爆区400米范围内无过往船只），750米远处为“凤凰岛大酒店”；北侧：为山湾（填方区），离爆破点水平距离130米左右处的山顶设有移动和联通信号发射塔，中间待填山湾可视作天然减震沟。(见爆破环境图2）环境平面图 相距130米信号发射塔相距500米紫气东来度假公寓待爆山体相距50米淳杨公路 图2：爆区周围环境示意图技术要求：根据我公司工程技术人员现场踏勘和分析，该项工程爆破地质条件较好，爆破施工环境一般，但爆破施工技术要求不是很高。为了确保该项目的安全生产，在爆破施工时，必须得确保西侧淳杨公路上的过往车辆和人员的人身与财产安全。为了坚持“安全第一，预防为主”的方针，以确保人民生命和财产安全，把爆破危害降低到最低限度。根据该待爆区的实际情况，结合我国当前的爆破技术发展水平和国家相关行业要求，拟采用中深孔松动爆破的施工方法进行爆破施工。 二、爆破方案的选择该爆区长（南北）150m，宽（东西）70m，最大开挖高程为33m，总土石方量约m3。根据爆破按全规程有关规定和工期的要求，该爆破工程对周围建筑物所在地的质点峰值振动速度和主振频率，结周围环境情况和安全距离以及淳杨公路过往车辆及行人正常通行的需要，决定采用台阶式中深孔松动爆破的方法进行爆破开挖。施工过程中认真做好安全防护、合理选择爆破参数，以达到微震效果,做到岩石松动而不飞散。三、爆破参数的选择与装药量计算：1、爆破参数的设计（1）钻孔直径：D=115mm（2）台阶高度：H=1015m（3）钻孔倾角：=80 90°（4）第一排最小抵抗线：W= （3050）D 本次取4.0m（5）爆孔间距：a=（0.81.5）·W 本次取4.3m（6）爆孔排距：b=（0.81.0）·a 本次取4.3m（7）前排钻孔装药量：= K·L·W·a（8）后排钻孔装药量：Q= K·L·a·b =（0.30.4）（9）超钻：h=1.01.2 m （硬岩取大值）（10）堵塞长度：L堵=（3050）D或L堵b 本次取4.5m（11）布孔：采用方形布孔法。（12）炸药单耗：K取0.33kg/m3以上孔网参数及单耗都应根据具体岩性和参照第一次试爆的实际情况进行适当的调整。 2、装药量计算：2.1每次药量计算及结果：总装药量Q=一次性爆破总方量（规模）V×炸药单耗K由计算得：每次爆破的总药量为4416kg。2.2每次孔网参数及计算结果：孔 网 参 数计算结果台阶高度H=15 m孔 数n=48个钻孔成米L=720m钻孔角度=85°超 深H=1.0m单位装药量=8.0 kg/m孔 距a = 4.3 m孔 深L1=16m总装药量Q=4416kg排 距b = 4.3m装药深度L2=11.5m施爆方量V=13313m3前排上眉抵抗线=3.5m堵塞长度L3=4.5m单位长度爆量K=18.5m3/m前排底盘抵抗线=4.7m单段(单孔)齐发炸药量92kg四、布孔、钻孔设计：1、施工程序 1.1准备阶段：测量放样、施工道路修筑，工作面清理、山体覆盖层剥离、孔位布置。 1.2施工阶段：分层爆破开采、大块解小，周边修整、基底找平。2、钻孔施工：2.1布孔：按照设计的孔网参数（2个台阶，孔距×排距=4.3×4.3m），按3排布置，每排8个孔。由爆破工程师采用经纬仪现场布孔，孔位应钉上桩，标明孔编号、钻孔深度，并做明显标志，便于查找和钻机就位。（见图3）2.2钻孔：采用“古河1500型”履带式钻机钻孔，钻孔速度为2.0m/min，钻孔直径为90mm。2.3爆孔质量的保证：孔位偏差控制在20cm以内，钻孔完毕，检查合格后，用废旧编织袋将孔口塞紧，盖上土堆，防止地表水流入或杂物落入孔内，并做明显标志。五、装药、填塞和起爆网络设计：装药：在一般情况下装药结构与中深孔相同，装药结构采用连续装药，在同一孔内装入2发同段高段位非电导爆管毫秒雷管，2发雷管分别放置在装药段下部长度的1/4与上部的3/4处。（见图4）填塞设计：填塞材料采用钻孔时钻机排出的的碎渣，用细竹竿或塑料管作为填塞工具，边往爆孔内充填碎渣边轻轻压实填塞材料。在压实时不应直接接触药包的填塞材料或用填塞工具冲击起爆药包。发现有填塞卡孔时应及时进行处理。起爆网络：孔内采用高段位非电导爆管雷管（15段），孔外采用低段位非电导爆管雷管（3段）微差接力延期起爆。起爆网路拟采用串并联结标准的联结网路。起爆顺序拟采用斜对角起爆法。（见图5）注： 0ms 50ms 激发标志（图5 爆破网络）六、爆破安全距离计算1、根据爆破点离被保护建筑物的最近距离（北侧130米处有通信信号发射塔），计算一次齐发炸药量(即同一段允许最大药量)V=K·(Qm/R) 即Q=R3·(V/K)3/式中： R一爆破中心至被保护体距离；m 本次 R为 130mQ齐发炸药量，延时爆破为最大一段药量，单位为千克（kg）；V被保护体限制震动速度cms；对于通信发射塔参照水电站及发电厂中心控制室设备国家规定允许震速V0.5s以内。本次V取0.5cms爆破振动安全允许标准保护对象类别安全允许振速（cm/s）10HZ1050HZ50100HZ土窑洞、土坏房、毛石房屋0.51.00.71.21.11.5一般砖房、非抗震的大型砌块建筑物2.02.52.32.82.73.0钢筋混凝土框架房屋3.04.03.54.54.25.0水电站及发电厂中心控制室设备0.5交通隧道1020m一药量指数，取 l3；K、一与爆破点地形、地质等条件有关的系数和衰减指数；本次取K200 =1.8爆区不同岩性的K、值岩性K坚硬岩石501501.31.5中硬岩石1502501.51.8软岩石2503501.82.0代入公式得Q101kg在本次工程中单段最大炸药量取92kg，爆破对保护体所产生的地震波V为 0.472cms，因此可见爆破所产生的地震波对距爆破点130米处通信发射塔的影响，控制在国家允许范围内，对该最近处北侧的通信发射塔没任何影响。2、个别飞石距离的计算中深孔爆破产生个别飞石的最大距离由下式确定：Rmax=20Krn2W式中：Rmax爆破产生个别飞石的最大距离，m；Kf 与爆破方式、填塞状况、地质地形有关的系数，取1.0-1.6；n最大药包的爆破作用指数；W 最大一个药包的最小抵抗线，m。 取Kf1.5，n=0.75，W=4.0m，将各数值代入公式后计算得，个别飞石的飞散距离为Rmax=20×1.5×0.752×4.0=67.5m。按国家爆破安全规程规定，深孔爆破的警戒距离不小于200米。由此可见在该区爆破施工中为确保爆破安全，除必须保证堵塞质量外，爆破方向必须朝南侧方向，以防个别飞石给北侧的通信发射塔带来危害。并以确保周边财产安全。3、爆破冲击波及噪声对露天深孔爆破，空气冲击波安全距离R由下式计算：式中：Q装药量（kg）； p保护对象允许超压（Pa）； k常数，对微差爆破 k0.03； 指数，对微差爆破=1.55；以砖房为例，取p0.02×105Pa；Q92kg代入公式得：R=9.68米由于本次采用中深孔松动爆破方法，非电毫秒微差起爆方式，且最大单次爆破药量控制在92kg以内及爆破方向(南面)背离北侧的通信发射塔及在开阔的空间作业，因此空气冲击波与噪声在此可不考虑。七、安全技术与防护措施：1、安全技术措施（l）爆破振动控制措施a创造良好的爆破自由面，设计合理的起爆网络，合理控制超深。b采用低威力、低爆速炸药，必要时增加雷管段别；c采用毫秒爆破，间隔时间大于50ms时降震效果较明显；d限制单响药量及一次起爆药量，采用分次爆破来控制一次起爆药量及单响药量。（2）控制爆破产生飞散物的预防措施 a炮孔设计合理、炮孔位置测量和验收严格，是控制飞散物事故的基础；清理台阶面上松动的石块，装药前应认真校核各药包的最小抵抗线，如有变化，必须修正装药量，不准超装药量。 b. 严格控制炮孔深度及炮孔方向，孔口应避开保护对象。 c施工时慎重对待软弱带、地质构造、节理裂隙较发育的区域，采取调整孔网参数、间隔堵塞和调整药量等技术措施。 d堵塞长度必须大于最小抵抗线，堵塞必须密实；确保堵塞质量，堵塞物中避免夹杂碎石。e采用低爆速炸药，毫秒起爆网络等，可以起到控制飞散物的作用。多排爆破时要选择合理的延期时间，防止因前排带炮，造成后排抵抗线变小与方向失控。f. 根据周边环境的因素，采用严密的控制爆破防范措施；爆破期间安全警戒点和警戒距离的设置可根据地形及过往
