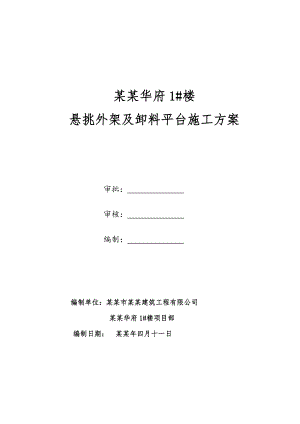

某某华府1#楼悬挑外架及卸料平台施工方案审批： 审核： 编制： 编制单位：某某市某某建筑工程有限公司某某华府1#楼项目部编制日期： 某某年四月十一日目 录一、工程概况-1二、编制依据-1三、施工总部署-1 1、脚手架体选择-1 2、布置方案-1 3、脚手架体系的主要参数-14、脚手架设计计算-25、架体平面、立面、节点构造详图-136、悬挑架构造要求-15 7、施工准备-178、材料质量控制-179、施工工艺-1810、质量标准及验收要求-1811、脚手架的维护和保养-1912、安全措施-19 四、悬挑卸料平台计算书-20 1、次梁的计算-20 2、主梁的计算-22 3、钢丝拉绳的内力计算-25 4、钢丝拉绳的强度计算-26 5、钢丝拉绳吊环的强度计算-26 6、操作平台安全要求-27 某某华府1#楼悬挑外架及卸料平台施工方案一、工程概况：府谷县某某华府工程，由某某某某建筑有限公司负责施工，建筑面积37981.78平方米剪力墙结构，地下二层层高4.8M，地下一层层高4.8M，第一层层高4.5M，第二层层高4.45M以上层高均为3M，该工程采用悬挑架，平面布置形式为（长方形）形状。二、编制依据：1、某某华府1#楼施工图纸。2、建筑施工扣件式钢管脚手架安全技术规范JGJ1302001。3、建筑施工手册（第四版）。4、建筑施工高处作业安全技术规范JGJ80-91钢结构设计规范GB50017-2003建筑结构荷载规范GB50009-2001建筑施工安全检查标准JGJ59-1999三、施工总部署：1、脚手架体的选择：根据本工程特点、工期要求和总体施工设计，本方案仅作为主体结构施工阶段的防护作业使用。建筑物外围采用工字钢梁悬挑及钢丝绳斜拉的脚手架体系。2、布置方案（针对型钢悬挑外架）根据建筑物高度及楼层层高：外架工程：地下室及12层为落地式双排扣件式钢管外架，3层以上为每四层作为一悬挑单元的悬挑外架。在第一个悬挑单元，利用裙楼其屋面层搭设落地双排扣件式钢管脚手架，搭设高度15m。第二个悬挑单元及以上部分则为纯悬挑结构。挑梁设置架体楼层所在楼层架体搭设高度第一步3、4、5、636（3.0 m）12m第二步7、8、9、10710（25.50m）12m第三步11、12、13、1414（47.10m）12m第四步15、16、17、1819（61.50m）12m第五步19、20、21、2212m第六步23、24、25、2612m3、脚手架的体系的主要参数： 3.1 脚手架参数搭设尺寸：立杆的纵距为 1.5米，横距为1.0米，平杆的步距为1.8米； 计算的脚手架为双排脚手架搭设高度为 15.0 米，立杆采用单立管； 内排架距离墙长度为0.30米； 小横杆在上，搭接在大横杆上的小横杆根数为 2； 采用的钢管类型为 48×3.25； 横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为 0.80； 连墙件采用两步三跨，竖向间距 3.60 米，水平间距4.50 米，采用扣件连接；连墙件连接方式为双扣件；3.2 活荷载参数 施工荷载均布参数(kN/m2):2.000；脚手架用途:结构脚手架；同时施工层数:2层； 3.3 风荷载参数 陕西省某某市地区，基本风压为0.400，风荷载高度变化系数z为0.740，风荷载体型系数s为0.649； 考虑风荷载； 3.4.静荷载参数每米立杆数承受的结构自重标准(kN/m2):0.1248； 脚手板自重标准值(kN/m2):0.3；栏杆挡脚板自重标准值（kN/m2):0.140； 安全设施与安全网(kN/m2):0.005；脚手板铺设层数:2； 脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆木； 3.5 水平悬挑支撑梁 悬挑水平钢梁采用16号工字钢 ，其中建筑物外悬挑段长度1.80米，建筑物内锚固段长度 1.40 米。 与楼板连接的螺栓直径(mm):50.0；楼板混凝土标号:C25（取最小值）。 3.6 拉绳与支杆参数： 支撑数量为:1； 钢丝绳安全系数为:5.0； 钢丝绳与梁夹角为(度):65； 悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.40 m。 4、脚手架的设计计算： 4.1、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 小横杆的自重标准值: P1= 0.036 kN/m ； 脚手板的荷载标准值: P2= 0.300×1.500/3=0.150 kN/m ； 活荷载标准值: Q=2.000×1.500/3=1.000 kN/m； 荷载的计算值: q=1.2×0.036+1.2×0.150+1.4×1.000 = 1.623 kN/m； 小横杆计算简图 2.强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下: 最大弯矩 Mqmax =1.623×1.0502kN.m 0.224 kN.m； = Mqmax/W =46.697 N/mm2； 小横杆的计算强度小于 205.0 N/mm2,满足要求！ 3.挠度计算: 最大挠度考虑为简支梁均布荷载作用下的挠度 荷载标准值q=0.036+0.150+1.000 = 1.186 kN/m ； 最大挠度 V = 5.0×1.186×1050.04/(384×2.060×105×.0)=0.792 mm； 小横杆的最大挠度小于 1050.0 / 150=7.000 与10 mm,满足要求！ 4.2、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 1.荷载值计算 小横杆的自重标准值: P1= 0.036×1.050=0.038 kN； 脚手板的荷载标准值: P2= 0.300×1.050×1.500/3=0.158 kN； 活荷载标准值: Q= 2.000×1.050×1.500/3=1.050 kN； 荷载的计算值: P=(1.2×0.038+1.2×0.158+1.4×1.050)/2=0.852 kN； 大横杆计算简图 2.强度计算 最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和。 均布荷载最大弯矩计算:M1max=0.08×0.036×1.500×1.5002=0.010 kN.m； 集中荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算:M2max=0.267×0.852×1.500= 0.341 kN.m； M = M1max + M2max = 0.010+0.341=0.351 kN.m 抗弯强度:= 0.351×106/4790.0=73.271 N/mm2； 大横杆的抗弯强度= 73.271 小于f=205.0N/mm2； 3.挠度计算 最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和,单位:mm 均布荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度： Vmax= 0.677×0.036×1500.04 /(100×2.060×105×.0) = 0.052 mm； 集中荷载最大挠度计算公式如下: 集中荷载标准值最不利分配引起的最大挠度： P=（0.038+0.158+1.050）/2=0.623kN V= 1.883×0.623×1500.03/ ( 100 ×2.
