住宅楼临时用电专项施工方案#云南省#负荷计算#分干线电流计算#设备计算#各项保证措施.doc

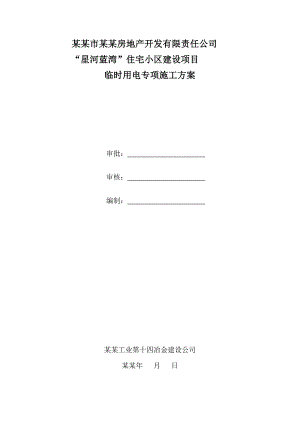

某某市某某房地产开发有限责任公司“星河蓝湾”住宅小区建设项目临时用电专项施工方案审批： 审核： 编制： 某某工业第十四冶金建设公司某某年 月 日目 录一、编制依据- 3 -二、工程概况- 3 -三、施工临时用电方案- 6 -一）临时用电的负荷及其分类- 6 -三）负荷计算- 8 -总电力负荷计算- 8 -变压器、发电机组容量的选择- 9 -四）总干线(Z)线路电流计算、电器选用、导线面积的选择- 9 -总干线(Z)线路电流计算- 9 -总配电箱的选用- 9 -导线截面积的选择- 10 -五）1号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择- 10 -分配电箱的选用- 11 -分配电箱进线的导线截面积选择- 11 -六）2号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择- 12 -电流计算- 12 -2.分配电箱的选用- 12 -分配电箱进线的导线截面积选择- 13 -七）3号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择- 14 -1.电流计算- 14 -2.分配电箱的选用- 14 -分配电箱进线的导线截面积选择- 15 -八）4号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择- 15 -1.电流计算- 15 -分配电箱的选用- 16 -3.分配电箱进线的导线截面积选择- 16 -九）5号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择- 17 -1.电流计算- 17 -分配电箱的选用- 17 -3.分配电箱进线的导线截面积选择- 18 -十）6号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择- 18 -电流计算- 18 -分配电箱的选用- 19 -3.分配电箱进线的导线截面积选择- 19 -十一）7号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择- 19 -电流计算- 19 -分配电箱的选用- 20 -分配电箱进线的导线截面积选择- 20 -十二）8号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择- 21 -电流计算- 21 -分配电箱的选用- 21 -3.分配电箱进线的导线截面积选择- 22 -十三）设备组及最大功率设备的开关箱进线线路电流计算、电器选用- 23 -01干线01分路设备计算- 23 -2、02干线01分路设备计算- 24 -3、02干线02分路设备计算- 24 -4、03干线01分路设备计算- 25 -04干线01分路设备计算- 26 -7、04干线02分路设备计算- 27 -04干线03分路设备计算- 28 -05干线01分路设备计算- 29 -06干线01分路设备计算- 29 -06干线02分路设备计算- 30 -06干线02分路单台最大功率设备计算- 31 -06干线03分路设备计算- 31 -06干线03分路单台最大功率设备计算- 32 -07干线01分路设备计算- 33 -07干线01分路单台最大功率设备计算- 33 -07干线02分路设备计算- 34 -07干线03分路设备计算- 34 -07干线03分路单台最大功率设备计算- 35 -08干线01分路设备计算- 36 -08干线01分路单台最大功率设备计算- 36 -08干线02分路设备计算- 37 -23、08干线02分路单台最大功率设备计算- 38 -临时系统图- 38 -四、安全用电技术措施- 45 -1、安全用电技术措施- 45 -（1）保护接地- 45 -（2）保护接零- 45 -（3）设置漏电保护器- 47 -（4）安全电压- 48 -（5）电气设备的设置应符合下列要求- 48 -（6）电气设备的安装- 50 -（7）外电线路及电气设备防护- 51 -（8）电工及用电人员必须符合以下要求：- 53 -（9）电气设备的使用与维护- 54 -（10）施工现场的配电线路- 55 -8）架空线路横担间的最小垂直距离不得小于表1所列数值；横担宜采用角钢或方木，低压铁横担角钢应按表2选用，方木横担截面应按80mm×80mm选用，横担长度应按表3选用。- 56 -（11）施工现场的电缆线路- 59 -（12）室内导线的敷设及照明装置- 60 -2、安全用电组织措施- 61 -五、安全用电防火措施- 63 -施工现场发生火灾的主要原因- 63 -预防电气火灾的措施- 64 -六、接地与接零装置设计- 66 -七、防雷设计- 66 -八、现场照明- 67 -九、现场电工岗位责任制- 68 -十、触电急救- 68 -施工现场临时用电安全专项方案一、编制依据1.施工现场临时用电安全技术规范JDJ46-20052. 某某市星河蓝湾小区建设项目工程施工图二、工程概况 一、工程简述项目名称：某某市某某房地产开发有限责任公司“星河蓝湾”住宅小区。工程内容：云南省某某市本项目工程招标范围：施工图所含范围（含单体建筑的桩基础、主体建筑土建、水电、消防、暖通和外装饰）总体简介表工程名称某某市某某房地产开发有限责任公司“星河蓝湾”住宅小区建设单位某某市某某房地产开发有限责任公司设计单位云南省天怡建筑设计有限公司建设地址云南省某某市建筑规模总建筑面积：.11m2开工日期某某年 3月1日计划工期总工期：520日历天质量要求按建筑工程施工质量统一验收标准（GB50300-2001）及国家相关技术标准及验收规定、云南省建筑工程施工质量统一验收规程一次性验收合格，创云南省优质工程。二、建筑概况序号项目内 容1建筑面积总建筑面积为.11m22层 数地上部分：一栋住宅部分28层，商业部分3层；二栋住宅部分28层，商业部分3层；三栋住宅部分16层，商业部分3层；四栋4层、5层；五栋3层；六栋3层；七栋3层；八栋3层；九栋3层；十栋3层；十一栋4层；十二栋5层。地下部分：一栋、二栋、三栋片区的地下室为地下一层；九栋有地下一层；十二栋有地下一层。3±0.000按照国家1985高程基准，一栋为769.30，二栋、三栋为769.20，四栋为766.45，五栋为767.75，六栋为767.90，七栋为767.95，八栋为769.15，九栋、十栋为769.45，十一栋为769.55，十二栋为769.85。5耐火等级地 下 室一级地上部分6防水等级地下室防水等级为级防水；屋面防水等级为级防水，防水层合理使用年限为15年7使用功能地下部分主要用于停车地上部分一栋、二栋、三栋的裙楼主要起商业用途，而主楼为住宅；四栋为住宅区的会所，五栋、六栋、七栋、八栋、九栋、十栋、十一栋均为住宅，十二栋为商场。（一）、单位工程概况表单位工程名称建筑面积（）层数层高建筑高度(m)地下地上1栋33014.061层28层一层为4.8m， 二层为4.5m，三层为4.2m，其余各层为3m93.42栋33916.61层28层一层为4.8m， 二层为4.5m，三层为4.2m，其余各层为3m93.43栋21081.631层16层一层为4.8m， 二层为4.5m，三层为4.2m，其余各层为3m58.34栋1608.6603、5层一层为4.5m其余各层为3m23.75栋859.6003层一层为3.6m，其余为3m11.676栋、8栋489.9603层一层为3.6m，其余为3m11.157栋433403层一层3.6m，其余为3m11.679栋1086.881层3层一层3.6m 其余为3m11.4010栋1121.9803层一层3.6m 其余为3m15.1211栋2509.7604层一层3.3m，二三四层、阁楼层3m 12.6012栋8556.731层5层地下层为3.9m，地上一二层4.8m，三四五层4.2m，突出部分3.3m。22.10根据国家施工现场临时用电安全技术规范JDJ46-2005的标准进行临时配电的布置，现场采用三相五线制，即TN-S系统供电保护零线（PE），并采用三级配电保护。并在施工现场配电室作重复接地不少于三处。总电源从甲方提供的箱内接口，采用电缆引下至施工现场配电箱。根据施工总平面布置图提供的各主要设备及用电位置，现场用电系统分多个动力回路和生活区用电回路干线。三、施工临时用电方案施工现场临时用电计算书一）、临时用电的负荷及其分类施工用电部署（一）、施工临时用电设计说明 1 根据该工程施工组织设计的内容即现场平面布置图和施工机械额定容量计算用电负荷和选择导线截面、配置断路器。2根据施工现场临时用电安全技术规范、建筑施工安全检查标准、云南省建筑工程安全防护文明施工措施进行编制。（二）、现场配备额定总容量（表一）序号机械名称规格名称数 量额定功率(KW)备注（取值）1塔吊C561341602施工电梯SCD200/200J4663输送泵HBT9021804搅拌机JDY350230525搅拌站JS7502146（搅拌机2×30KW配料机13KW）×26对焊机UN-1503202.5150KVA（67.5KW）7电渣压力焊HDS-630523046KW/台8调直机3459切断机62410成型机61811交流电焊机BX-312917112小型木工机具4533.7513插入式振动器ZN5099.914平板振动器36.615潜水泵QX10-34102216现场照明15017办公用电15018工具房值班照明100合计1704.75根据导线截面计算公式（1）得I1726A 根据导线截面计算公式（2）按铝芯线计算得S368mm² 按铜芯线计算得S221mm²1、配电房选择总导线2、P总=P动+P照=1704
