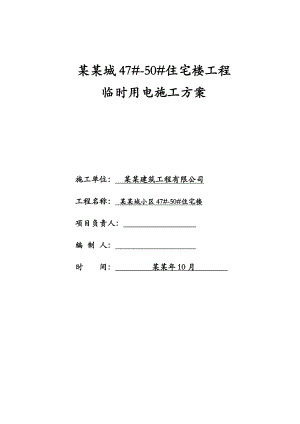

某某城47#-50#住宅楼工程临时用电施工方案施工单位： 某某建筑工程有限公司工程名称： 某某城小区47#-50#住宅楼项目负责人： 编 制 人： 时 间： 某某年10月 施工临时用电方案计算书某某滨城小区47#-50#住宅楼工程；工程建设地点：威海市威石路以北，虎山以西，疏港路以东；47#-49#为框架、50#为框剪结构；47#楼地上11层，地下1层，半地下1层；48#-50#楼地上11层，半地下1层；建筑高度：36m；标准层层高2.9m ；总建筑面积：17936平方米；总工期：300天。 本工程由山东威达置业股份有限公司威海虎山分公司投资建设，威海凯得建筑设计有限公司设计，威海市建筑勘察公司地质勘察，北京佳益工程咨询有限公司监理，某某建筑工程有限公司组织施工；王亚飞担任项目经理，吕太胜担任技术负责人。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 塔式起重机 QTZ2 蛙式夯土机 HW-60 3 1 3 3 自落式混凝土搅拌机 JD4 交流电焊机 BX3-120-1 9 1 9 5 木工圆锯 MJ6 插入式振动器 ZX35 0.8 1 0.8 7 平板式振动器 ZB5 0.5 1 0.5 8 白炽灯 1 1 1 9 高压汞灯 1 1 1 10 碘钨灯 0.5 1 0.5 11 白炽灯 0.1 1 0.1 12 白炽灯 0.1 1 0.1 13 白炽灯 0.1 1 0.1 14 塔式起重机 QTZ40（TQ2-6） 48 1 48 15 蛙式夯土机 HW-60 3 1 3 16 自落式混凝土搅拌机 JD17 钢筋调直机 GT4/14 4 1 4 18 钢筋切断机 QJ40-1 5.5 1 5.5 19 钢筋弯曲机 GW40 3 1 3 20 钢筋弯曲机 GW40 3 1 3 21 插入式振动器 ZX35 0.8 1 0.8 22 平板式振动器 ZB5 0.5 1 0.5 23 木工圆锯 MJ24 高压汞灯 1 1 1 25 碘钨灯 0.5 1 0.5 26 碘钨灯 0.5 1 0.5 27 白炽灯 0.1 1 0.1 28 白炽灯 0.1 1 0.1 29 白炽灯 0.1 1 0.1 -三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、塔式起重机Kx = 0.85 Cos = 0.6 tg = 1.33Pjs = 0.85×40 = 34 kWQjs = Pjs× tg=34×1.33 = 45.33 kvar(2)、蛙式夯土机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.5×3 = 1.5 kWQjs = Pjs× tg=1.5×1.52 = 2.28 kvar(3)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×15 = 11.25 kWQjs = Pjs× tg=11.25×0.62 = 6.97 kvar(4)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 9×0.4=3.6kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×3.6 = 2.55 kWPjs = Kx×Pe =0.5×2.55 = 1.27kWQjs = Pjs× tg=1.27×2.29 = 2.92 kvar(5)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.33 = 2.6 kvar(6)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×0.8 = 0.24 kWQjs = Pjs× tg=0.24×1.02 = 0.24 kvar(7)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×0.5 = 0.15 kWQjs = Pjs× tg=0.15×1.02 = 0.15 kvar(8)、白炽灯Kx = 0.9 Cos = 0.9 tg = 0.48Pjs = 0.9×1×1 = 0.9 kWQjs = Pjs× tg=0.9×0.48 = 0.44 kvar(9)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×1×1.1 = 0.66 kWQjs = Pjs× tg=0.66×1.02 = 0.67 kvar(10)、碘钨灯Kx = 0.6 Cos = 0.6 tg = 1.33Pjs = 0.6×0.5×1 = 0.3 kWQjs = Pjs× tg=0.3×1.33 = 0.4 kvar(11)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.1×1 = 0.1 kWQjs = Pjs× tg=0.1×0 = 0 kvar(12)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.1×1 = 0.1 kWQjs = Pjs× tg=0.1×0 = 0 kvar(13)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.1×1 = 0.1 kWQjs = Pjs× tg=0.1×0 = 0 kvar(14)、塔式起重机Kx = 0.85 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 48kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kWPjs = Kx×Pe =0.85×60.72 = 51.61kWQjs = Pjs× tg=51.61×1.33 = 68.81 kvar(15)、蛙式夯土机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.5×3 = 1.5 kWQjs = Pjs× tg=1.5×1.52 = 2.28 kvar(16)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×15 = 11.25 kWQjs = Pjs× tg=11.25×0.62 = 6.97 kvar(17)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs =
