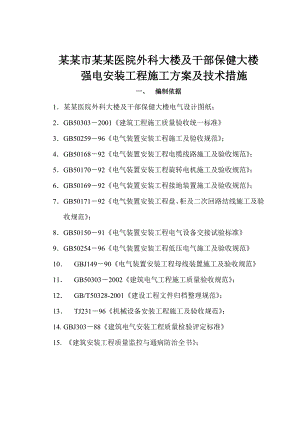

人民医院外科大楼地下室及上部工程强电安装工程施工方案.doc

某某市某某医院外科大楼及干部保健大楼 强电安装工程施工方案及技术措施一、 编制依据1 某某医院外科大楼及干部保健大楼电气设计图纸；2 GB503032001建筑工程施工质量验收统一标准3 GB5025996电气装置安装工程施工及验收规范；4 GB5016892电气装置安装工程电缆线路施工及验收规范；5 GB5017092电气装置安装工程旋转电机施工及验收规范；6 GB5016992电气装置安装工程接地装置施工及验收规范；7 GB5017192电气装置安装工程盘、柜及二次回路结线施工及验收规范；8 GB5015091电气装置安装工程电气设备交接试验标准9 GB5025496电气装置安装工程低压电气施工及验收规范10 GBJ14990电气装置安装工程母线装置施工及验收规范11 GB503032002建筑电气工程施工质量验收规范；12 GB/T50328-2001建设工程文件归档整理规范；13 TJ23196机械设备安装工程施工及验收规范；14. GBJ30388建筑电气安装工程质量检验评定标准15. 建筑安装工程质量监控与通病防治全书；二、 工程概况某某医院外科大楼及干部保健大楼（以下简称本工程）位于某某医院院内，总建筑面积；建筑物最高点高度98.8M，建筑等级为一级门诊病房楼；本工程分别为A、B、C三栋，4层裙房以下连成一个整体，A栋主楼地上23层，高度93.56M；B栋地上4层，高度21.5M；C栋地上7层，高度30.27M；地下共2层。本工程结构形式为钢筋混凝土结构，现浇混凝土楼板，板厚180；诊室、病房、医生办公室、护士站、会议室、走道等区域均为吊顶。本工程强电安装工程，由变配电系统、正常照明与事故照明系统、普通动力与消防动力系统、医疗配电系统、空调配电系统、防雷接地系统、等电位联结等系统的安装与调试。本医院工程为一级负荷用电单位，其中，急诊用房、监护病房、手术部、分娩室、婴儿室、血液病房、血液透析室、病理切分析扫描、中心血库及配血室的电力和照明，培养箱、冰箱、恒温箱的电源，消防动力用电、事故照明、消防控制中心及保安、通信中心用电为一级用电负荷；手术室空调电源、高层电梯、电子显微镜电源等为二级负荷；其它为三级负荷。电源由市政电力网引来两路10kv电缆（高、中压部份由电力部门另出施工方案），一路由中兴路引来，另一路由新建洪湖站引来，每路电源均能承担本工程全部负荷；10kv中压系统采用单母线分段结线方式，分列运行，双路中压电源同时运行互为备用。低压配电系统采用联络分段分列运行方式。本工程一级负荷由地下一层柴油发电机提供自备应急电源。本工程属于二类防雷建筑，针对直击雷、雷电波侵入、雷电感应和雷击电磁脉冲采取相应的防护措施；接地装置采用联合接地，联合接地电阻小于0.5，防雷电感应的接地装置与电气装置接地装置共用，同时建筑内接地干线与防雷电感应接地装置的连接不少于两处。本工程电气专业的系统多，在施工过程中必须按招文上的内容与本项目其它专业协调、合作，提供所需的有关资料、设备和人员，确保在分工交界点处与其他承包商或专业能满意配合，顺利交接。三、 施工管理及部署（一）、施工组织根据该工程的规模及特点，组建高效，精干的安装组，建立安装工程责任制，按照施工体系和需要全权对工程施工全员、全面、全过程的系统管理，组织有经验的安装骨干，成立片区管理，分工到人到位，对工程的安装质量，工程安全文明施工的全过程负责，并负责对土建工程及其它专业的协调工作。（二）、施工部署该工程施工顺序按照“先土建、后安装”、“先结构、后装修”、“先主体、后裙房”的原则实行平面分段、立体分层、流水交叉，顺序推进的施工方法，在确保质量优良的前提下，进行工期目标控制，为此安装工程必须紧跟土建进度密切配合，拟按以下原则组织立体交叉作业。1、在以项目经理为首的领导下，成立安装组，确保安装工程质量优良，按合同工期完成安装工程的施工任务。2、组织有丰富经验的施工骨干按照施工图从事预埋、预留工作。提高安装工程质量，在保证质量优良同时，加快施工进度，缩短工期，采用流水预制法加工，现场组装的方法，实现变配电系统、正常照明与事故照明系统、普通动力与消防动力系统、医疗配电系统、空调配电系统、防雷接地系统、等电位联结等系统的加工件，零部件为集中预制加工，加快工程进度，在建筑总体组织设计的指导下，不断优化生产要素，加强动态管理强化质量安全两个保证体系，组织安装工程中各系统的密切配合的施工原则进行施工。3、施工顺序A、防雷接地施工。B、电气按各系统，按施工图配合土建预留、预埋工作。C、电气按各系统分楼层预埋，配管、清扫管、穿线、箱、盘柜安装、桥架安装电缆敷设，接线、校正、调试。D、设备安装，应在土建装修后进行设备安装工作。4、劳动力安排计划：A、要求进场施工人员有良好的职业道德，技术要素好，有丰富的安装经验的技工，并持有上岗证。B、据土建施工进度，组织安排，按高压配电系统，低压供电、医疗电气、电力照明，水泵及通风的控制，防雷与接地等系统各阶段工程量进行人员的灵活、机动，调度增减措施，主要分三期增减：土建主体施工期，主要配合土建预留预埋；安装施工期；安装调试、收尾验收期。劳动力按0.2：1.0：0.3分配，做到按工程进度分配。C、 施工现场平均每天劳动力需用计划如下表：序 号工 种人 数备 注1电工402电焊工103油漆工64调试电工105普工86钳 工57气焊工3合计825、施工机具安排： A、根据本工程实际情况和现场安装作业面情况，按土建主体施工期，主要配合土建预留、预埋孔洞为第一阶段；安装工期为第二阶段，安装调试收尾，验收期为第三阶段；分阶段按实际作业面，根据人员数量素质，合理调配施工机具。机械设备配备一览表序号名称规格型号单位数量1手提式交流焊机5.5-12.5KVA套22电焊设备YK-305-24KVA套63气焊设备套24手动弯管器DN15-DN32台205液压弯管器DN20-DN100台26砂轮切割机405台37冲击钻DN16台108手电钻DN16台59套丝机DN100台310绝缘摇表500-1500V块611接地检测表块212三相钻台台213小型吊装设备套214空气压缩机Z-0.05-6台26、安装工程工作进度分预埋、预留及各系统独立施工两个阶段进行，配合土建工作，电气安装工作紧跟土建主体框架施工进度，各系统安装工作进度，按土建工序网络计划图及横道图的进度要求配合施工。四、 强电各分项安装工程强电安装工程主要有变配电系统、正常照明与事故照明系统、普通动力与消防动力系统、医疗配电系统、空调配电系统、防雷接地系统、等电位联结等系统预埋安装部分。电气安装工程一定要做到“严质量、高要求”；做到按准备、制作、预埋、安装等施工顺序进行施工。（一）、防雷与接地安装1施工准备熟悉施工图纸及“高层建筑防雷接地施工规范”，1）、在配合主体中，应派专人施工，落实责任，应注重防雷接地焊接质量、焊接长度。每处焊接尽量实行双面焊。2）、防雷构件、钢筋要作好标志，确保从下到上连接无误，作好施工记录（接地隐蔽及自检）。 3）、宜采用电流比较稳定的直流电焊机，焊接电流要适中（电流大了会产生咬边、电流小了会产生溶剂结块堆积，假焊）；电焊条采用规范型结422和5063.2电焊条。2工艺流程 栏杆、玻璃幕墙金属架防侧击均压环焊接接地连接板焊接屋面避雷网焊接接地系统测试焊接钢筋制作桩铁至地梁引下线焊接柱内钢筋引下线焊接门窗卫生间接地焊接门窗卫生间接地预留基础接地环网焊接接地标志、资料记录3施工工艺1）、本工程防雷等级按民用建筑二类防雷设计。2）、为防直击雷，在屋面和突出层面的机房四周装设10镀锌圆钢作为接闪器，并在屋面上装设10M×10M或12M×8M的避雷网格与暗敷焊接；防直击雷装置引下线利用建筑物外廊各个角上的柱内主筋（16时2根）上部与避雷带牢固焊接，并作好标记、进行核验，且引下线间距不大于18M。建筑物转角钢筋均应利用，并在室外地坪土层下埋深不少于1.2M处，甩出不少于1.5M长的10镀锌园钢，并与室外环形接地体进行有效连接。3）、为防侧击雷，从地面起每三层设在外墙结构梁内，水平设两根16结构梁筋作为均压环，超过30M及以上部分外墙上的各层外墙金属门窗，金属构件就近与防雷装置可靠连接，将各种竖向金属管道每三层与均压环连接，均压环应与防雷引下线可靠接，使建筑物成为笼式避雷网。4）、为防高电位引入，凡进出建筑物的金属管道和电缆金属外皮均应作接地处理。5）、为防雷击电磁脉冲，所有外墙及玻璃幕墙龙骨、铝合金窗、金属构筑物等通过埋铁与建筑物做等电位联结；所有进出建筑物的金属管道均应进行等电位联结；卫生间、淋浴间等潮湿场所外露可导电部份进行辅助等电位联结。6）、接地装置A区利用建筑物钢筋混凝土基础底板，地梁，桩及护坡桩内钢筋作为自然接地体，B、C因地下室底板及地下室外墙采用非焦油聚氨脂涂膜防水，设计中在B、C区地下室外围甩出40×4镀锌扁钢作散流点，利用40×4镀锌扁钢作均压环与各引下线连接。7）、配电系统的接地形式采用TN-S制，即系统中性线（N）与保护线（PE）从变压器中性点开始分开，所有电气设备外壳，保护钢管均应与PE线可靠连接，各种接地如防雷接地，变压器中性点工作接地，保护接地以及弱电系统接地等共用同一接地装置;弱电系统接地引下线单独采用YJV电缆引至接地装置，综合接地电阻不大于0.5欧姆。8）、医用设备采用单独接地装置，接地电阻小于0.5欧姆，并再将此专用接地装置与建筑物总等到电位系统联结。9）、沿变电所内墙四周（距地面500高）敷设一路50×5镀锌扁钢,并与变电所电气设备和设备基础槽钢接地连成一体，在变电所（距地0.5M）利用接地电缆YJY1(3×185)与室外接地测试井可靠连接,强电井内均装设YJY1×240接地电缆做接地母带,并预留接地端子排。10）、明装接地干线距墙面应不大于100，支持件应采用40×4的镀锌扁钢，尾端制成燕尾状，入孔宽度及深度各为50，支持件间的水平距离一般为1M，转弯部分为0.5M。11）、明敷接地干线敷设应平直，水平度与垂直度允许偏差21000，但全长不超过10。转弯处接地干线弯曲半径不得小于扁钢厚度的2倍。12）、采用搭接焊时，镀锌扁钢不小于其宽度的两倍，三面施焊；扁钢需调直，煨弯不得过死，直线上不得有明显弯曲，并立放。镀锌圆钢焊接长度为其直径的6倍，双面施焊。13）、接地装置连接完毕后，应及时请质检部门进行隐检，应符合设计及施工规范要求，经验收合格后，方可直行回填，分层夯实；最后将接地电阻摇测数值填写在隐蔽记录上。14）、所有突出屋面的构件均须与避雷网可靠连接。15）、成品保护：其他工种在挖土方时，注意不要损坏接地装置；安装接地装置时，不得破坏散水及外墙装修；不得随意移动已绑扎钢筋。4、安全环保措施1）进行接地装置施工时，如位于较深的基槽内应注意高空坠物并做好护坡等处理。2）进行电焊作业时，电
