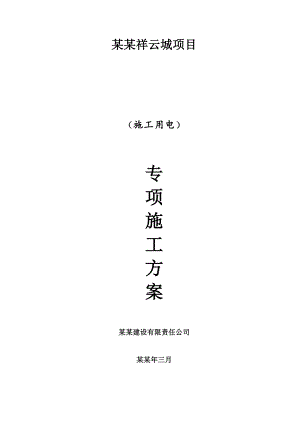

某某祥云城项目（施工用电）专项施工方案某某建设有限责任公司某某年三月目 录施工用电专项方案11.1 编制依据11.2 工程应用的规范、质量标准11.3 工程概况11.4 材料准备21.5 劳动力准备31.6 施工现场临时用电计算31.6.1 用电量计算31.6.3 配电导线截面计算51.7 供电方案51.7.1 末端开关箱设计方案81.7.2 电焊机专用配电箱设计方案91.7.3 分配电箱设计方案101.7.4 照明配电箱设计方案131.7.6 接地与防雷131.8 施工临时用电安全管理14施工用电专项方案1.1 编制依据(1)甲乙双方签订的施工合同(2)项目部编制的土建施工总平面布置图（3）施工机械明细表（4）施工现场临时用电安全技术规范（JGJ46-2005） 建筑工程施工现场供用电安全规范（GB50194-1993）;1.2 工程应用的规范、质量标准（1）建设部颁发的建设工程施工现场管理规定（2）国家颁布的现行有关规程、规范及验评标准：建筑施工安全检查标准（JGJ59-99） 建筑施工高处作业安全技术规程（JGJ8091）建筑工程施工现场供电用电安全规范（GB5019493）施工现场临时用电安全技术规范（JGJ46-2005） 1.3 工程概况1、 建设规模本工程为商业工程，工程位于云浮市区环市西路教育园区内，交通便利，地形较平，结构安全等级二级，建筑物抗震等级二级，建筑物抗震等级，多层商业抗震等级为四级，其余单体抗争等级均为三级，地基基础安全等级二级，项目规划用地面积为20837.05m²，项目规划总建筑面积为m²。计划投入的主要施工机械设备表表12 主体施工机械设备表设备名称规格数量国别产地额定功率KW生产能力备注塔吊GTZ45105台成都35搅拌机JZC3504台广州7.515插入式振动器H26X-505台套广州1.1平板振动器1套广州1.5电焊机BX3-300-13台广州40对焊机BX-1002台广州100100弯钢机CJT-455台广州352.4断钢机GQ40A5台广州302.2调直机GT4/85台广州2.5砂轮割机8台广州木工机械MJ1065套广州157.5污水泵3台广州蛙式打夯机BY-55台广州2.51.4 材料准备本工程施工临时用电线路变压器至配电房、配电房至分配电箱均采用暗埋电缆方式，横穿道路、障碍物等线路穿钢管保护。分配电箱至末端开关箱采取架空线路。开关箱至用电设备线路采用架空或埋地敷设方式。配电房设标准配电柜二台，各施工段、塔吊、钢筋模板制作加工棚、水电安装工具棚等设置标准配电箱，每台机械用电设备设置标准开关箱，楼层施工部位设置移动式标准开关箱。临时施工用电敷设埋地，深度800mm以上要铺砂，盖砖加以保护，用于横穿道路架设的需大于9米，梢径不小于140mm；横担采用截面80×80mm2方木或L50×50×4角铁支架，导线固定采用瓷鼓；架空导线采用BV型铜芯塑料线或BLV型铝芯塑料线，开关箱至用电设备采用BXR型铜芯橡皮软线，生活区照明用电线路采用铜芯塑料护套线。1.5 劳动力准备施工临时用电线路安装架设期间需电工4名，维护期间需电工4名。架设线路时，配备8名普工协助工作，维护阶段配备4名普工协助。所有电工均需持证上岗，普工需要相关工作经验。1.6 施工现场临时用电计算本工程配电线路中，每台变压器至配电房一个回路，配电房至分配电箱四个回路，办公、生活、照明分二个回路。1.6.1 用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下： 其中 P 计算用电量(kW)，即供电设备总需要容量； Pc 全部施工动力用电设备额定用量之和； Pa 室内照明设备额定用电量之和； Pb 室外照明设备额定用电量之和； K1 全部施工用电设备同时使用系数； 总数10台以内取0.75；1030台取0.7；30台以上取0.6； K2 室内照明设备同时使用系数，取0.8； K3 室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有 本例计算中K1=0.60； 全部施工动力用电设备额定用量（变压器至配电房）： - 序号 额定功率(kW) 距离电源(m) 机具名称 1 140.00 100.00 塔式起重机QTZ-60 2 4.40 100.00 插入式振动器 3 1.00 100.00 平板式振动器 4 28.00 100.00 钢筋切断机(GJ-40) 5 11.20 100.00 钢筋弯曲机GJ7-40 6 38.00 100.00 电渣压力焊机 7 15.00 100.00 交流电弧焊机 8 15.00 100.00 11.5t单筒卷扬机 9 4.80 100.00 200325L砂浆搅拌机 10 12.00 100.00 木工圆据机 - 经过计算得到 P = 200.43kW。1.6.2 变压器容量计算变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。 经过计算得到 P0 = 1.4×200.43 = 280.61kVA。1.6.3 配电导线截面计算 1.按导线的允许电流选择： 三相四线制低压线路上的电流可以按照下式计算： 其中 Il 线路工作电流值(A)； Ul 线路工作电压值(V)，三相四线制低压时取380V。 经过计算得到： Il = 2×280.61= 561.21A。 对于不同类型的铜导线，其截面积分别为： XV22型铜芯橡皮电力电缆 120.0mm BV型铜芯塑料线 不能使用！ 2.按导线的允许电压降校核： 配电导线截面的电压可以按照下式计算： 其中 e 导线电压降(%)，对工地临时网路取7%； P 各段线路负荷计算功率(kW)，即计算用电量； L 各段线路长度(m)； C 材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3； S 导线截面积(mm2)； M 各段线路负荷矩kW.mkW.m)。 对于不同类型的铜导线，其截面积分别为： TJ型铜裸线 16.0mm BX型铜芯橡皮线 6.0mm BV型铜芯塑料线 6.0mm 我们选择计算结果的最大值，得到如下结果： 对于不同类型的铜导线，其截面积为： XV22型铜芯橡皮电力电缆 120.0mm配电房至搅拌站配电箱用电线路采用标称截面积120mm2 XV22型铜芯电缆线。1.7 供电方案现场临时供电按施工现场临时用电安全技术规范（JGJ462005）设计并组织施工，供配电采用TNS接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。接地电阻不大于4欧姆，施工现场所有防雷装置冲击接地电阻不大于30欧姆。开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。用电机具开关箱分配电箱总配电箱总电源供电系统严格执行TNS接零保护系统，系统图如下：TNS接零保护系统图漏电保护器的接线方法如下（1为工作接地，2为重复接地）：MFQ12漏电接线示意图2L1L2L3N PEL1L2L3N PEFQ21M漏电接线示意图11漏电接线示意图3FQM2L1L2L3N PE供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电及设置距离示意图如下：1.7.1 末端开关箱设计方案1.开关箱断路器容量选择根据计算公式： 本例计算中K1=0.75； 全部施工动力用电设备额定用量： - 序号 额定功率(kW) 距离电源(m) 机具名称 1 35.00 3.00 塔式起重机QT-60A - 经过计算得到 P = 32.55kW。 按导线的允许电流选择： 三相四线制低压线路上的电流可以按照下式计算： 其中 Il 线路工作电流值(A)； Ul
