中通速递华中分拨中心现场临时用电施工组织设计.doc

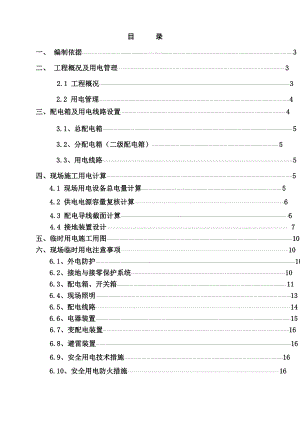

目 录一、 编制依据 3 二、 工程概况及用电管理 3 2.1 工程概况 32.2 用电管理 4三、配电箱及用电线路设置 43.1、总配电箱 53.2、分配电箱（二级配电箱） 53.3、用电线路 5四、现场施工用电计算 54.1 现场用电设备总电量计算 54.2 供电电源容量复核计算 64.3 配电导线截面计算 64.4 接地装置设计 7五、临时用电施工用图 10六、现场临时用电注意事项 106.1、外电防护 106.2、接地与接零保护系统 106.3、配电箱、开关箱 116.4、现场照明 136.5、配电线路 146.6、电器装置 156.7、变配电装置 166.8、避雷装置 166.9、安全用电技术措施 166.10、安全用电防火措施 16 临时用电施工组织设计一、编制依据施工现场临时用电安全技术规范（JGJ46-2009）建设工程施工现场供电用电安全规范（GB50194-94）二、工程概况及用电管理2.1 工程概况1、结构概况1.1结构形式采用钢筋砼框架结构，基础采用筏板基础，独立基础，地基采用水泥粉煤灰碎石桩（CFG桩）处理的复合地基。建筑耐火等级为一级，建筑结构类别为3类，设计使用年限50年；抗震设防烈度为7度。施工周边场地宽阔，现场工人生活区集中布置在场区西北侧，管理人员办公区和生活区设置在场区东北侧，楼四侧均为材料加工区或周转材料堆放场地。由于工程量大，施工中用到的施工机械设备数目繁多，对临时用电布置提出了极高的要求。根据现场总平面布置图和现场施工条件，确定总配电箱、分配电箱等的位置及线路走向，按照本工程施工组织设计计划所用机械负荷进行计算，按施工现场临时用电安全技术规范（JGJ46-2005）进行用电安全设计和防护。2.2 用电管理：施工现场临时用电工程必须采用TN-S系统，设置专用的保护零线，要求使用五芯电缆，配电系统采用“三级配电两级保护”，同时配电箱内必须装设漏电保护器（30MA或15MA，0.1S），实行“一机一闸一漏一箱”，每台设备有各自专用的开关箱。现场住宿、工棚照明，一般应使用安全电压供电。临时用电应分段验收，杜绝使用木制箱体，杜绝照明灯线使用二芯花线。1、临时用电施工组织设计的内容和步骤： 现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。 进行用电负荷计算，选择导线截面和电器的类型、规格。制定安全用电技术措施和电气防火措施。2、施工现场临时用电安全技术档案资料：  临时用电施工组织设计及修改施工组织设计的全部资料。  技术交底资料。  临时用电工程检查验收表。  接地电阻测定记录。  定期检（复）查表（工地每月，公司每季进行一次）。  电工维修工作记录。三、配电箱及用电线路设置3.1、总配电箱：现场共设置1个总配电箱，管理人员办公区的施工用电，职工生活区的施工用电及现场施工用电。3.2、分配电箱（二级配电箱）：为满足工程需要，结合现场实际情况，施工用电按JGJ46-2005有关规定，全部采用TN-S系统供电，分配电箱分别从总配电箱接出，每个分配电箱接出若干开关箱，每个开关箱控制一台施工机械、设备；具体详见“施工临时用电平面布置图”。3.3、用电线路：1、线路：由甲方提供变压器到总配电箱及从总配电箱接出的所有线路；四、现场施工用电计算：4.1 现场用电设备总电量计算：主要机械设备用电功率表（1）机械设备名称数量功率备注塔式起重机3台30×2+40×1100KW施工电梯1台10×110KW砼输送泵3台90×3270KW调直机2台2.5×25KW弯曲机4台1.5×46KW切断机2台2×24KW对焊机1台100×1100KW振动器5台1.1×55.5KW办公生活区用电功率表设备名称数量功率备注管理人员办公生活区照明10套20×10200W管理人员办公生活区空调6台1×66KW电脑及打印复印机1套1.5×11.5KW作业队生活区照明35套20×35750W作业队生活区空调12台1.6×1219.2KW4.2 供电电源容量复核计算:施工用电量计算、复核。1、复核电源（1）总用电量计算P计=1.1×（K1P1+K2P2+K3P3）P计计算总用电量（KW）1.1用电不均匀系数P1全部施工用电设备额定用量之和，设备总用电量：P1=66102705641005.5=466.5KWP2室内照明设备额定用量之和，线路1照明总用电量：P2=61.50.2+0.75=8.45KWK1全部施工用电设备同时使用系数。总数10台以内时K1=0.75；1030台时，K1=0.7；30台以上时，K1=0.6K2室内照明设备同时使用系数，取K2=0.8K3室外照明设备同时使用系数，取K3=1.0故线路1上的施工总用电量P计=1.1×0.7×466.5+0.6×8.45 =364.782KW由计算可知，280KVA作为总电源能够满足要求。4.3 配电导线截面计算:根据现场机械设备的平面布置安排，进行配电导线截面的选择。公式为：I线=KP/(·1/2·V线·cos)K各用电设备调整系数,取0.7V线电压（V），取380V cos功率因数，取0.751、计算配电总线截面：（1）线路1：I线=KP/(· 1/2·V线·cos)=0.7×323.5/(1.732×0.75)=174.3A由建筑施工手册中明设在绝缘支柱时，持续容许电流表中查得为95mm2线径，施工现场线路1配电总线采用185mm²铝线。（计算错误）二级配电箱也应计算。依次计算、选择现场施工用电配电电（缆）线截面，其他分配电缆的截面选择详见“施工临时用电平面布置图”上标注所示。4.4 接地装置设计：1、接地体现场接地体分为自然接地体和人工接地体两种。（1）自然接地体自然接地体是指原已埋入地中并兼作接地体用的直接与地接触的金属物体，例如原已埋入地中的各种金属构件、金属井管、钢筋混凝土建筑物的基础、电缆（铅包电缆除外）的金属外皮等，均可作为自然接地体。（2）人工接地体人工接地体是指人为埋入地中的直接与地接触的金属物体，用作人工接地体的金属物体通常可采用圆钢、钢管、角钢、扁钢及其焊接件。不得使用螺纹钢和铝材作人工接地体。2、接地线接地线也分为自然接地线和人工接地线。（1）自然接地线自然接地线是指设备的与接地体相接触的金属构件，钢筋混凝土构件的钢
