中石油项目高大模板支撑架安全专项施工方案.doc

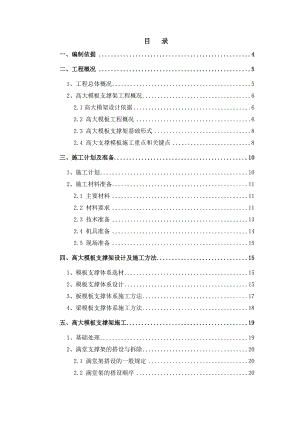

目 录一、编制依据4二、工程概况51、工程总体概况52、高大模板支撑架工程概况62.1高大模架设计依据62.2 高大模板工程概况62.3 高大模板支撑架基础形式82.4 高大支撑模板施工重点和关键点8三、施工计划及准备101、施工计划102、施工材料准备112.1 主要材料112.2 材料要求112.3 技术准备132.4 机具准备142.5 现场准备15四、高大模板支撑架设计及施工方法151、模板支撑体系选材152、模板支撑体系设计153、板模板支撑体系施工方法174、梁模板支撑体系施工方法18五、高大模板支撑架施工191、基础处理192、满堂支撑架的搭设与拆除202.1 满堂架搭设的一般规定202.2 满堂架的搭设顺序202.3 满堂支撑架的搭设要求212.4 满堂架的使用与拆除233、模板施工253.1 模板安装253.2 模板拆除264、混凝土浇筑27六、质量保证措施271、质量目标272、质量保证体系273、支撑架架体的质量控制283.1构配件的检查与验收283.2 满堂支撑架架体的检查与验收294、模板工程质量标准及控制314.1 模板安装质量标准314.2 质量控制注意事项31七、劳动力计划311、项目管理人员及劳务班组作业人员312、教育与考核323、人员配备32八、安全保证措施及应急预案331、安全保证措施331.1 模板安装和拆除的安全技术措施331.2 其他安全措施332、架体沉降和垂直度偏差监控342.1组织机构342.2 监控措施342.3 允许偏差353、应急预案353.1 组织机构353.2 应急救援领导小组的职责373.3 应急救援工作程序373.4 救援方法373.5 现场附近医院、联系方式及交通路线394、冬季施工措施40九、高大模板支撑体系受力验算411、计算原则及依据412、计算软件423、支模体系受力验算423.1 A区楼板模板支架计算（H=21.7m）423.2连廊处板模板支架计算（H=15.2m）423.3梁截面 600mm×1200mm支架计算（H=14.1m）423.4梁截面800mm×1000mm支架计算（H=14.3m）423.5梁截面600mm×1000mm支架计算（H=20.8m）423.6梁截面800mm×1600mm支架计算（H=19.0m）423.7梁截面600mm×1500mm支架计算（H=8.7m）423.8地下室梁截面 800mm×1200mm支架计算（H=3.6m）423.9梁截面 600mm×1500mm侧模计算423.10梁截面 800mm×1600mm侧模计算42一、编制依据编制依据见表1-1 表1-1序号名 称编号一、施工组织设计及施工图纸1石化工程科研成果中试及转化中心等6项（中国石油科研成果转化基地项目）工程建筑施工图纸A-G001SYBJ-017石化工程科研成果中试及转化中心等6项（中国石油科研成果转化基地项目）工程结构施工图纸S0-001 S4-0112石化工程科研成果中试及转化中心等6项（中国石油科研成果转化基地项目）施工组织设计00-00-C1-0013石化工程科研成果中试及转化中心等6项（中国石油科研成果转化基地项目）工程地质勘查报告CPE-YT-KC-11-016二、主要规范、规程1国家标准混凝土结构工程施工验收规范GB50204-2002（2011版）2建筑结构荷载规范GB50009-2001（2006版）3建筑工程施工质量验收统一标准GB50300-20014钢管脚手架扣件GB15831-20085混凝土结构工程施工规范GB-20116行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ130-20117建筑施工模板安全技术规范JGJ162-20088建筑施工高处作业安全技术规程JGJ80-919地方标准钢管脚手架、模板支架安全选用技术规程DB11/T583-200810北京市建筑工程施工安全操作规程DBJ01-62-200211北京地区建筑地基基础勘查设计规范DBJ11-501-2009三、其他1危险性较大的分部分项工程安全管理方法建质（2009）87号2建设工程高大模板支撑系统施工安全监督管理导则建质（2009）254号3北京市实施危险性较大的分部分项工程安全管理办法规定京建施2009841号二、工程概况1、工程总体概况表2-1本工程位于昌平新城沙河组团西北部地区，昌平区中关村科技园区内。本工程建成后将成为中石油的信息系统主运行中心、数据中心、灾备中心、呼叫中心及信息系统相关业务提供所需的配套服务。本程位于京藏高速公路的西侧，北六环百葛桥的西南侧。项目主体为一“弓”字形条形建筑，结合形体变化分为四个功能分区A、B、C、D，其中A区为行政和软课题研究，B、D两区为中试厂房，C区为通用实验室。项目内容工程名称石化工程科研成果中试及转化中心等6项（中国石油科研成果转化基地项目）工程地址昌平新城沙河组团西北部地区建设单位中石油（北京）科技开发有限公司勘察单位中国石油集团工程设计有限责任公司设计单位北京建筑设计研究院监理单位建研凯勃建设工程咨询有限公司功能性质4层科研实验办公楼、2层中试厂房基础类型柱下条形基础、梁板式筏型基础。结构类型全现浇钢筋混凝土框架-剪力墙结构和框架结构。各层层高详见表2-2：石化工程科研成果中试及转化中心等6项 （中国石油科研成果转化基地项目）工程层高表 表2-2序号名称楼层层高（m）部位备注1A区B15.400A4A6/(1/AC)Ad1F4F5.100A4A6/AAAd、A1A4/XaXd2B区B15.400/3.600C-3A4/FN1F5.100B-1B-3/FBW10.200B1B8/JN2F5.100B-1B-3/FBW10.200B1B8/JN3F5.100B-1B-3/FBW4F5.100B-1B-3/FBW3C区B15.400C-1C-3/CDCcB-1B-3/BDF1F5.100C1C18/AEB-1B-3/AFC-1C-3/ECV10.200C-1C-3/CVDE2F4F5.100C1C18/AEB-1B-3/AFC-1C-3/ECVC-1C-3/CVDE4D区1F2F10.200D1D8/DADE2、高大模板支撑架工程概况2.1高大模架设计依据根据危险性较大的分部分项工程安全管理办法(建质200987 号)规定，水平混凝土构件模板支撑体系高度超过8m 或跨度超过18m，或施工总荷载大于15KN/,或集中线荷载大于20KN/m 的模板支撑体系均属于高大模板工程。本方案只针对高大模板部分进行编制，其余部分模板施工详见模板工程施工方案。2.2 高大模板工程概况2.2.1地下室大截面梁范围为B区内B-1A6/JN轴,建筑结构高度为4.800m，大截面梁尺寸为700×1200、800×1200。梁支模高度为3.600m。2.2.2地上大跨度大截面梁及部分高支模包括C区内C-1C-3/CPCS轴范围、B区内B-1B-3/BLBP轴、A区内A4A6/AMAQ轴范围,建筑高度为5.1m，地下室顶板标高为-0.900m。首层板平均支模高度为5.75m（模板设计及施工详见模板工程施工方案）、二层以上板支模平均高度4.950m（模板设计及施工详见模板工程施工方案）、局部支模高度10.850m/15.150m。梁支模高度为平均分为5.000m（模板设计及施工详见模板工程施工方案）和10.500m及14.400m。高大模板范围主要构件尺寸如下表2-3：表2-3序号构件名称构件尺寸1梁梁：600×1200跨度：19.800m梁：400×950(900/700)跨度：9.000m梁：800×1000跨度：9.000m梁：400×500跨度：3.300m2板120mm/150mm厚2.2.3 A、B、D区高支架及大跨度大截面模板包括A区内A1A4/XaXd轴(局部)、B区内B-1A4/JN轴、D区内D1C-3/DADE轴。A区（A1A4/XaXd）板模板支撑高度为21.65m（局部），主要梁支模高度为21.100m、20.900m、20.800m。B区（B-1A4/JN）一层至四层板模板支架支撑架高度为10.080m，梁模板支撑架平均高度为9.500m、9.300m、8.700m。D区（D1C-3/DADE）板模板支撑架高度为10.080m 、10.280m、20.480m，梁模板支撑架支撑平均高度为9.500m、8.600m、19.900m。高大模板范围主要构件尺寸如下表2-4：表2-4序号构件名称构件尺寸1梁A区梁：400×700跨度：9.500m梁：400×900跨度：9.500m 梁：600×1000跨度：12.000mB区梁：400×900跨度：4.450m梁：400×700跨度：9.000m 梁：600×1500跨度：18.000mD区梁：400×650跨度：4.450m梁：400×800 400×700 600×900跨度：9.900m梁：400×900跨度：9.000m 梁：800×1600跨度：18.000m2板120mm/150mm厚以上部位大部分均为高大模板工程，需对此部位的模板及支撑体系进行设计验算，并对方案进行专家论证。个别部分模板不属于高大模板范围，所以不在此方案中体现，具体设计详见模板工程施工方案。2.3 高大模板支撑架基础形式本工程中高大模板支撑体系大部分位于首层，并且本工程基础开挖形式为大开挖形式。因此大部分满堂支撑架的基础为回填土，基槽范围内为素土回填土，回填至-0.300m，因此必须保证回填土达到设计压实系数0.90；地基承载力取最不利情况，为素土层地基承载力乘以折减系数0.4确定，施工时为防止不均匀沉降，支撑架立杆底部连续设置50mm×200mm×4000mm垫板。首层以上的模板支撑体系直接作用在下层顶板上，并且为了保证混凝土板的平整度，应在架管下垫上多层板或跳板。由于D区刚刚回填土，所以为了保证地基承载力能够满足要求，首先在地基
