    湖南某高层框剪结构商业综合体工程测量施工方案(附示意图).doc

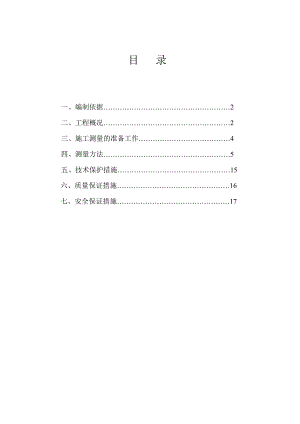

    目 录一、编制依据2二、工程概况2三、施工测量的准备工作4四、测量方法5 五、技术保护措施15六、质量保证措施16七、安全保证措施17一、编制依据1.本工程全套施工图纸及施工组织设计;2.国家现行相关规程、规范及标准:a.工程测量规范GB50026-93;b.建筑施工测量技术规程DB11/T446-2007;c.混凝土结构设计规范GB50007-2002;d.建筑施工手册第四版;e.建筑工程质量验收统一标准GB50300-2001;f.建筑机械使用安全技术规程JGJ33-2001;g.建筑施工计算手册;h.建筑施工安全检查标准JGJ59-99;i.建筑工程资料管理规程DBJ01-51-2003;j.建筑安装分项工程施工工艺规程DBJ/T-01-26-2003。二、工程概况1.工程概况序号项 目内 容1工程名称2工程地址3建设单位5设计单位7监理单位8施工单位本工程集公寓、住宅、商业、办公等功能。建筑性质综合楼设计合理使用年限50年层数A栋公寓27F建筑类别一类高层B、C栋住宅26F抗震设防烈度小于六度群楼6F结构安全等级二级总高度A栋公寓99.8m总面积.9m2B、C栋住宅97.4m地上面积96604m2群楼33.8m地下面积22027.9m2结构类型A栋公寓框剪结构BC栋住宅框剪结构群楼框剪结构2.测量任务1) 测设施工测量控制网(包括坐标和高程),本工程施工测量控制网的布设遵循由整体到局部再细部的原则。2) 根据施工设计图纸的要求,通过测量工作的定位、放线,将建筑物的位置(平面和高程)施测到施工作业面上,为土方开挖、钢筋混凝土结构施工提供准确的依据。3.测量特点1)本工程是一个由三个独立分区、共3栋地下2层、地上2627层的高层钢筋混凝土建筑,测量精度要求高,必须严格国家测量技术规范标准GB50026-2007和相关技术规范的精度要求进行控制网的布设和细部测量放线。2)地下室的钢筋混凝土施工控制网采用外部控制,即在基坑周边布设控制网(包括平面坐标和高程),用全站仪将轴线坐标点引测到施工层;地上的钢筋混凝土结构施工采用内控法(即平面方格网控制),用激光垂准仪将轴线控制点投测的施工作业层,标高引测用精密水准仪配合精密钢尺引测的施工层。3)为保证工程的整体施工的精度要求,施工测量控制网必须进行整体布设,测设达到精度要求的平面控制网和高程控制网,并使主要控制网点能够稳固保存至竣工。4)本工程地下基坑较深,地下室施工过程中,基坑边坡的稳定与否对施工的安全会造成很大的影响,因此,需要基坑的边坡整体变形(包括平面位移和高程变化)情况进行变形监测,在基坑易变形处布设监测点,定时监测基坑变形情况,为施工安全提供保障。5)在进行地上施工时,需要依据设计图纸,布设沉降观测点,在施工过程中,每施工完一层楼,监测一次,监测在施工过程中基础的沉降情况是否均匀稳定,以保证施工安全。三、施工测量的准备工作1.技术准备1)熟悉设计图纸,仔细校核各图纸之间的尺寸关系。测设前需要下列图纸:总平面图、建筑平面图、基础平面图等。2)现场踏勘。全面了解现场情况,并对业主给定的现场平面控制点和高程控制点进行查看和必要的检核。 3)制定测设方案。根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和检核、测设误差分析和调整、绘制测设略图等。4)对参加测量的人员进行初步的分工并进行测量技术交底,并对所需使用的仪器进行重新的检验。2.测量仪器准备主要测量仪器配备名 称精度、规格数 量用 途高精度全站仪±1mm+1ppm±0.5"2台主轴线测设、坐标放样、测距、传测标高,竣工测量、变形观测。电子经纬仪2"2台施测面的角度测量、次要轴线的竖向传递,变形观测普通水准仪S35台常规水准测量激光铅直仪10"3台重要轴线的竖向传递此外,测量放线人员的工具还包括钢卷尺、合尺、水平尺、塔尺等测量工具。以上测量工具使用期间要经检测单位检测合格后方可使用,并做到定期校核,还有线坠、小线车、墨斗、红蓝铅笔、铁锹、小锤、钉子、工具袋等附属工具。3.人员配备测量人员配备12名专职测量技术人员。所有的计算结果均由专业测量员复核计算,测量人员必须持有资质等级证书。4.引用规范及控制精度本工程严格按工程测量规范(GB50026-2007)进行测量控制。轴线间距±2mm,层高垂直度±3mm,总高度垂直偏差±2cm。四、测量方法1.定位测量根据测绘院测设的定位控制桩点,采用极坐标或直角坐标的方法进行测设。在控制网中应包含重要点位和重要轴线;要和主要轴线保持平行关系;要保证每施工流水段中至少有四条两两相交的控制线。高程控制点布设以保证施测为原则。2.平面控制网的布设1)平面控制网的布网原则(1)先整体,后局部,高精度控制低精度。(2)控制点要选在通视条件良好、安全易保护的地方,且分布均匀。(3)根据现场已知红线点坐标与建筑总平面图上建筑物角点坐标,采用CAD辅助设计软件精确计算出红线点至各主控制点的极径、方位角等必要数据。(4)采用全站仪综合激光测功能,按照先前计算出的数据进行工程定位放线工作,放完所有总控制网及建筑物坐标后,要求按照不同于第一次施放时的方法对已完成坐标点进行复测,保证放线精度符合要求。(5)工程定位测量查验完成后,在主控制轴线引桩的基础上加密测设其它轴线。其它轴线的测设时采用经伟仪,根据总平面图及建筑、结构施工图,测设该建筑物的施工轴线控制网。注意对施工的控制点进行保护,在每个控制点的四周设置围栏及明显标志。2)控制网的精度设计平面设计网的技术指标见下表:控制网主要技术指标等级边长(m)测角中误差边长相对中误差相邻两点距离误差第一级200300±5”1/40000±3mm第二级<100±10”1/20000±3mm一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测,相邻两点高程误差要求小于±0.1mm。二级高程控制网的技术指标按国家三等水准测量的精度要求进行引测,相邻两点高程误差要求小于±1.0mm。引测方法采用附和或结点水准测量。3)平面控制网的建立进场后首先以业主提供的有效坐标点为依据,建立以工程主要轴线位置为准施工用(及高程)控制桩,该控制点均设置在轴线与轴线交点或轴线与轴线借线的交点上,再使用全站仪根据计算数据直接打点,进行测绘。该控制点网是工程整体控制和变型监测的依据和基准,用以保证各单项工程之间的连贯性和统一性。4)控制网的精度保证措施高精度控制网的精度保证的关键是其桩点的长久稳定性的保持。因此其埋设要按照国家二级变形监测基准点位的要求进行。对于施工控制网,其控制点位不可避免的会存在位移现象,因此在使用期间要适时的对其进行校测,平差后解算出每个点位数据修正值。此项工作每月进行一次。5)桩点的设置首级平面控制桩基准点应布设在无变形影响的区域;半永久性二级平面控制桩基准点应布设在变形影响较小的区域;监测点应设在变形量大,应能确切反映变形量和变形特征的位置。对于使用时段较短或精度要求较低的控制桩可采用木桩,水准基点借用平面控制桩。混凝土桩直径0.5m,桩顶标高为场地设计标高下0.3m,顶部预埋100mm×100mm×6mm钢板,点位中心镶嵌1mm铜芯,在桩顶面的角上设水准点,水准点高出钢板510mm,一级网埋深不小于2m,二级网埋深不小于1m。控制桩四周用钢管做1500×1500的防护栏和醒目的标记,确保桩点不被压盖、碾轧、扰动,要保持控制桩间的通视。6)标识所有控制桩点、监测点均设标识牌,牌中注明桩点的名称、精度等级、点号、数据及管理单位;对于细部测设的点位、线段用油漆进行标识,注明其性质和相关数据。 高精度水准点留设方式 金属标志(铜心)3.建筑物的基础放线基础放线:在垫层上,建筑外轮廓轴线投测闭合,经校测合格后,用墨线详细放出细部轴线与有关边界线。基础放线尺寸的允许误差长度L,宽度B的尺寸(m)允 许 误 差(mm)L(B)30±530L(B)60±1060L(B)90±1590L(B)±20注:轴线的对角线尺寸,允许误差为边长误差的1.414倍,外轮廓轴线夹角的允许误差为1。4.平面测量地下部分平面轴线投测采用对穿直线法:即根据定位后的桩位,将各轴线引测到建筑物以外,做好引桩,作为轴线投测的依据。地上部分平面轴线投测采用内控法:根据场地情况和建筑物结构的特点及施工流水段划分的情况,确定平面控制采用矩形控制网,主体竖向控制采用内控天顶法(即在首层顶板上按要求留洞,然后用铅垂将控制线引测至上层平面),布点位置设在距纵横轴线1m处。投点引测:将激光铅直仪架设在首层内控点上,标明把放在待测楼层的相应预留洞口上,对中整平铅直仪后,打开发光电源并调整激光束,直至接收把标明到的光斑最小、最亮。慢慢旋转铅直仪,接收把将得到一个激光圆,当该圆直径小于3mm时,圆心即为该控制点的接收点,然后依次投测所需其他控制点。轴线放样:利用电子经纬仪和50米钢尺对待测楼层的接收点所组成的方格网进行角度、距离的测量。满足精度要求后,即作为该楼层的平面控制网,以此进行各轴线的细部放线工作。5.高程测量1)施工用水准点埋设依据市测绘院提供高程控制点,用附合测量法将高程引测至施工现场安全稳定的地方,设置2个水准点,作为施工高程控制的依据。2)标高固定标志的设置首层墙、柱浇筑后,将建筑物+50cm建筑标高线抄在建筑物外墙上,然后用红色油漆涂抹三角(至少三处),作为以后施工标高传递用的固定标志,标志为红色“”,至少设置两个点向上传递,每层均采用这两点为起始点。3)标高向上传递方法用检定过的钢尺,经尺长改正后,将始端“0”位对准固定三角标志,垂直向上量出施工层所需标高值(注意量时须在同一铅直面上),量后再用检定过的水准仪检查丈量过的三点是否在同一水平面上,若在同一水平面上,说明标高无误,可作为施工用标高,否则需要重新校核。以后各层的竖向控制均用同样的方法从固定标志点量取,以免造成误差的积累。每层竖向传递的标高必须校核。4)标高的竖向传递如图所示:利用两台水准仪,两根塔尺和一把50m钢尺,依次将3个标高基准点由激光洞口传递至待测楼层,并用公式<1>进行计算,得该楼层的仪器的视线标高,同时依此制作本楼层统一的标高基准点,并对各点进行联测,高差满足2 mm的精度要求后方能使用,用红三角标记。这些点即为该楼层的标高基准点,从而依此进行各项测量工作。H2 = H1 + b1 + a2 - a1 - b2 公式<1>其中: H1首层基准点标高值; H2
