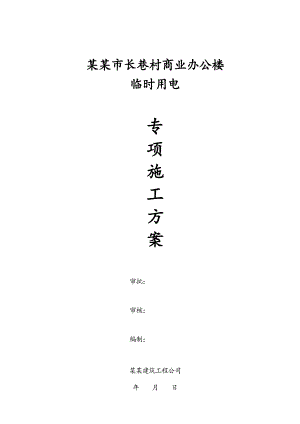

某某市长巷村商业办公楼临时用电专项施工方案审批：审核：编制：某某建筑工程公司年 月 日施工临时用电方案某某市长巷村商业办公楼工程； 工程建设地点: 某某市规划七路与规划四路交汇处。 属于框架结构；本工程总建筑面积10137平方米；结构安全等级二级，结构设计合理使用年限50年；层高地下1层、层高4.8M，地上11层、13层层高3.3M，上部为11层、层高3.0M；总工期：450天。本工程由云江西德有实业有限公司投资投资建设，江西省建筑设计研究总院设计，核工业鹰潭工程勘察院为地质勘察，惠州监理公司为监理，某某建筑工程有限公司组织施工；由刘清华担任项目经理及技术负责人。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 钢筋弯曲机 WJ40 3 2 6 2 钢筋切断机 QJ40-1 5.5 2 11 3 钢筋调直机 GT4/14 4 1 4 4 闪光对焊机 50 1 50 5 交流电焊机 BX3-120-1 9 2 18 6 高压汞灯 3 2 6 7 碘钨灯 1 4 4 8 塔式起重机 5013 45 1 45 9 强制式搅拌机10 砼输送泵 75 1 75 11 高压汞灯 3 2 6 12 碘钨灯 1 4 4 13 插入式振动器 ZX50 1.1 4 4.4 14 平板式振动器 ZB11 1.1 2 2.2 15 双笼井吊 SD30A 15 5 75 16 高压汞灯 3 6 18 17 碘钨灯 1 6 6 -三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×6 = 3.9 kWQjs = Pjs× tg=3.9×1.02 = 3.98 kvar(2)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×11 = 7.15 kWQjs = Pjs× tg=7.15×1.02 = 7.29 kvar(3)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×4 = 2.6 kWQjs = Pjs× tg=2.6×1.02 = 2.65 kvar(4)、闪光对焊机Kx = 0.7 Cos = 0.6 tg = 1.33将Jc =50%统一换算到Jc1 =100%的额定容量Pn = 50kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×50 = 35.36 kWPjs = Kx×Pe =0.7×35.36 = 24.75kWQjs = Pjs× tg=24.75×1.33 = 33 kvar(5)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 9×0.4=3.6kWPe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×3.6 = 5.09 kWPjs = Kx×Pe =0.5×5.09 = 2.55kWQjs = Pjs× tg=2.55×2.29 = 5.83 kvar(6)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×6×1.1 = 3.96 kWQjs = Pjs× tg=3.96×1.02 = 4.04 kvar(7)、碘钨灯Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×4×1 = 1.2 kWQjs = Pjs× tg=1.2×1.02 = 1.22 kvar(8)、塔式起重机Kx = 0.85 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 45kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×45 = 56.92 kWPjs = Kx×Pe =0.85×56.92 = 48.38kWQjs = Pjs× tg=48.38×1.33 = 64.51 kvar(9)、强制式搅拌机Kx = 0.85 Cos = 0.4 tg = 2.29Pjs = 0.85×45 = 38.25 kWQjs = Pjs× tg=38.25×2.29 = 87.64 kvar(10)、砼输送泵Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×75 = 22.5 kWQjs = Pjs× tg=22.5×1.02 = 22.95 kvar(11)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×6×1.1 = 3.96 kWQjs = Pjs× tg=3.96×1.02 = 4.04 kvar(12)、碘钨灯Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×4×1 = 1.2 kWQjs = Pjs× tg=1.2×1.02 = 1.22 kvar(13)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×4.4 = 1.32 kWQjs = Pjs× tg=1.32×1.02 = 1.35 kvar(14)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×2.2 = 0.66 kWQjs = Pjs× tg=0.66×1.02 = 0.67 kvar(15)、双笼井吊Kx = 0.85 Cos = 0.6 tg = 1.33Pjs = 0.85×75 = 63.75 kWQjs = Pjs× tg=63.75×1.33 = 85 kvar(16)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×18×1.1 = 11.88 kWQjs = Pjs× tg=11.88×1.02 = 12.12 kvar(17)、碘钨灯Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×6×1 = 1.8 kWQjs = Pjs× tg=1.8×1.02 = 1.84 kvar(18)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = Kx×Pjs = 0.9×(3.9+7.15+2.6+24.75+2.55+3.96+1.2+48.38+38.25+22.5+3.96+1.2+1.32+0.66+63.75+11.88+1.8) = 215.826 kW总的无功功率Qjs = Kx×Qjs =0.9×(3.98+7.29+2.65+33+5.83+4.04+1.22+64.51+87.64+22.95+4.04+1.22+1.35+0.67+85+12.12+1.84) = 305.431 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (215.8262+305.4312)1/2 = 373.991 kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 373.991/(1.732×0.38) = 568.237 A3、1号干线（钢筋厂）线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.7) = 6.51Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A
