江苏某高架快速路建设工程桥梁桩基挖孔灌注桩专项施工方案(爆破施工).doc

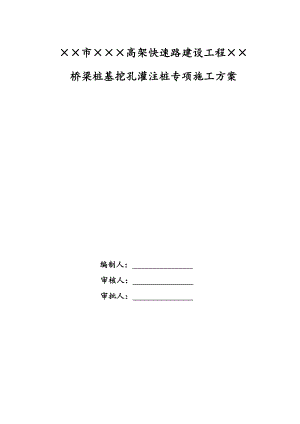

××市×××高架快速路建设工程××桥梁桩基挖孔灌注桩专项施工方案 编制人： 审核人： 审批人： 目录一、编制依据6二、工程概况6三、施工条件73.1、地形、地貌73.2、地质条件73.3自然地理情况83.3.1水文83.3.2气候、气象83.3.3地下水位情况93.3.4地下管线情况9四、施工方法94.1人工挖孔桩工艺流程及施工方法94.1.1工艺原理94.1.2作业特点104.1.3机具设备104.2人工挖孔桩施工工艺104.2.1整体施工原则及顺序104.2.2施工流程104.2.3场地平整114.2.4放线定桩位124.2.5开挖第一节土方124.2.6护壁立模124.2.7浇筑第一节护壁混凝土134.2.8第一节桩身桩位检查134.2.9架设垂直运输架144.2.10安装安全保障设施144.2.11开挖吊运第二节桩孔土方144.2.12第二节护壁立模144.2.13浇筑第二节护壁混凝土154.2.14检查桩位中心轴线及标高154.2.15循环作业154.2.16成孔检查验收154.2.17制作及吊装钢筋笼154.2.18浇筑桩身混凝土16五、爆破技术方案165.1整体设计方案165.1.1爆破参数的设计175.1.2掏槽孔的设计175.1.3辅助孔的设计175.1.4周边孔的设计175.1.5装药方法和装药结构设计185.1.6起爆网络设计185.1.7爆破安全设计与校核185.1.8爆破个别飞散物的校核与防护195.2爆破施工方法195.2.1施工工艺和施工流程195.2.2施工准备205.2.3标孔215.2.4钻孔215.2.5药包制作215.2.6药包装填及堵塞225.2.7起爆网络连接与检查225.2.8安全防护225.2.9警戒235.2.10起爆235.2.11起爆信号235.2.12爆后检查235.2.13爆破施工注意事项24六、人工挖孔桩溶洞处理246.1一般溶洞处理246.2人工挖孔过程中的涌水处理25七、质量要求267.1 材料267.1.1 水泥267.1.2 细骨料267.1.3 粗骨料267.1.4 拌合用水267.1.5 外加剂277.1.6 钢筋277.2 挖孔277.3安放钢筋笼287.4灌注混凝土（导管法）28八、质量保证措施28九、安全保证措施299.1挖孔安全保证措施299.1.1组织安全保证措施299.1.2管线安全保证措施299.1.3特种作业人员安全保证措施309.1.4机械安全保证措施309.1.5施工过程中安全保证措施319.2爆破安全保证措施339.3应急预案349.3.1抢险步骤349.3.2防灾设备准备359.3.3灾情、事故报告35十、人员与机械配置35十一、环境保护措施36一、编制依据1、交通部标准公路工程地质勘查规范（JTG C-2011）；2、交通部标准公路桥涵地基与基础设计规范（JTG D63-2007）；3、交通部标准公路工程抗震设计规范（JTJ 004-89）；4、交通部标准公路桥梁抗震设计细则（JTG/T B02-01-2008）；5、交通部标准公路土工试验规程（JTG E40-2007）；6、交通部标准公路勘查规程（JTG/T C10-2007）；7、交通部标准公路工程水质分析操作规程（JTJ 056-84）；8、国家标准岩土工程勘察规范（GB 50021-2009年版）；9、国家标准工程岩土试验方法标准（GB/T50123-1999）；10、国家标准工程岩体分级标准（GB50218-94）；11、国家标准建筑抗震设计规范（GB50011-2010）；12、国家标准中国地震动参数区划图（GB18306-2001）；13、交通部标准公路桥涵施工技术规范（JTGT F50-2011）；14、交通部标准公路工程质量检验评定标准（JTGF80-1-2004）；15、建设部标准房屋建筑和市政基础设施工程勘查文件编制深度规定（2010年版）；16、工程地质勘查报告和设计图纸。二、工程概况2.1本工程为××市×××高架快速路建设工程×标段，起讫点桩号为K0+000K9+999，全长9.9Km；主线设置平行匝道×对，分别位于规划×××以北、×××以南、×××以北和×××以南。2.2桥梁采用水下C30混凝土的钻孔灌注桩基础，主线桥梁桩径一般为200cm和220cm两种，长度范围为11m44m，匝道桥梁桩径一般为120cm和150cm两种。全线桩基均为嵌岩桩。三、施工条件3.1、地形、地貌(1)桥位区位于×××市×××路上，两侧建筑物较为密集，由于修建公路、桥梁、房屋等人类活动，原地貌形态略有改变。根据地质勘察所揭示底层，根据形态+成因+微地貌特征，本桥位区地貌类型自南向北分为岩溶丘陵区（剥蚀残丘）、冲积平原区、冲湖积平原区。(2)K7+950K10+210路段地貌类型属于岩溶丘陵区（剥蚀残丘），主要由第四系上更新统、中更新统黏土和古生界寒武系灰岩构成。(3)K10+210K11+150路段地貌类型属于冲积平原区，浅表部主要分布第四系全新统粉土，下伏基岩为下古生界寒武系灰岩。(4)K11+150K13+237路段地貌类型属于冲湖积平原区，浅表部主要分布第四系全新统粉土、软塑黏土、粉细砂，含砂姜黏土，下伏基岩为下古生界寒武系灰岩、其间局部路段见燕山期侵入闪长岩。3.2、地质条件3.2.1沿线地貌、地质条件复杂，特殊性岩土种类较多。详见工程地质特征表。工程地质特征表层 号岩土名称工程地质特性1-1填筑土主要为路基结构层，中等低压缩性1-2素填土主要由粘性土组成，含有砖瓦、碎石等杂物，不均匀，强度低，透水性较强2-1粉土夹粉质黏土稍密，中压缩性，轻微液化，工程地质特性较差2-1A黏土可塑，中偏高压缩性，工程地质特性一般2-2粉质粘土夹粉土软塑，中偏高压缩性，工程地质特性较差，易缩孔3-1黏土可塑，中压缩性，工程地质条件较好3-1A粉细砂中密，局部密实，含砂礓石，工程地质特性较好3-2黏土可塑，中压缩性，工程地质条件较好3-3含砂姜黏土硬塑，中偏低压缩性，工程地质条件较好4-1含角砾黏土硬塑，中偏低压缩性，工程地质条件较好RD溶洞以硬塑黏土夹碎石、风化岩屑充填5-1强风化闪长岩风化强烈，呈砂土、砂石状，局部夹中风化硬块8-1强风化灰岩岩体破碎，呈砂土、砂石状，工程地质特性一般8-3Y-1强风化泥质灰岩夹页岩岩体破碎，呈砂土、砂石状，工程地质特性一般8-2S-1破碎状中风化砂岩裂隙发育、岩体破碎8-2PS破碎状中风化灰岩裂隙发育、岩体破碎、见溶蚀孔洞8-3Y-S破碎状泥质灰岩夹页岩中风化，岩体破碎，呈砂石状，工程地质特性一般5-2中风化闪长岩岩体较完整，属较软岩，可作为桩端持力层8-2中风化灰岩岩体较完整，属较硬岩，可作为桩端持力层8-2S中风化砂岩岩体较完整，属较软岩，可作为桩端持力层8-2T中风化灰岩岩体较完整，属较硬岩，可作为桩端持力层8-3Y-2中风化泥质灰岩夹页岩岩体较完整，属较软岩，可作为桩端持力层3.3自然地理情况3.3.1水文××地区水系主要属于沂、沭、泗水系中的泗运水系下游，上接微山湖，下泻骆马湖，我国南水北调东线方案经徐州通过。区内河流主要有京杭大运河、废黄河、奎河、房亭河等。其中京杭大运河在徐州境内的支流自北而南有：园河、掴城河、万寨河、荆马河、不牢河等。区内湖泊、水库主要有云龙湖和大龙口水库。3.3.2气候、气象(1)××市气候属于南温带的鲁淮区，具有长江流域及淮河流域的过渡性质。全区气候温和，光照充足，年降水量充沛。春秋季短，冬夏季长。冬寒干燥，夏季多雨，春秋干旱突出。(2)常年平均气温14.4，极端最高气温40.6（1972年6月11日），极端最低气温-22.6（1969年2月6日）。(3)历年平均降水量842.5mm，最大年降水量1213.4mm（1963年），最大月降水量481.3mm（1982年7月）。(4)历年平均年日照时数2261.9小时，最多年日照时数2592.8小时，平均日照百分率51%。(5)历年平均风速2.6m/s，实测10分钟平均最大风速15.8m/s（SSW），全年主导风向ENE（频率12%），夏季主导风向ENE、E、ESE（频率11%），冬季主导风向：ENE（频率13%）。(6)历年最大积雪深度25cm（1964年2月15日），最大冻土深度24cm（1968年1月2日）。3.3.3地下水位情况（1）桥位区地形地貌复杂、地层类型多、变化大，水文地质条件复杂，地下水的分布、埋深与含水层（体）的富水性受控于地形地貌、地层岩性、地质构造和气候条件，地下水类型主要有上层滞水、孔隙潜水、微承压水、基岩裂隙水、碳酸岩类裂隙岩溶水。（2）稳定水位情况见下表：稳定水位埋深最小值（m）稳定水位埋深最大值（m）稳定水位埋深平均值（m）稳定水位标高最小值（m）稳定水位标高最大值（m）稳定水稳标高平均值（m）0.703.501.4733.4534.5634.423.3.4地下管线情况施工地段没有提供管道资料图纸，施工前要对施工区域地下管进行探测，要先开挖样洞，弄清管线位置后再进行施工，遇到地下管道时注意加以保护。四、施工方法根据本标段现场实际地质情况，部分桩基施工采用人工挖孔桩，吊车安装钢筋笼，混凝土由搅拌站集中供应，混凝土运输车运输，采用导管法灌注混凝土。钻孔方法结合现场实际情况进行选用。(1)由于K7+950K11+175（起点-PM95）路段上部土层较少，无砂性土层分布在该段，桩基较浅，且以中风化灰岩和泥质砂岩作为桩端持力层，而且为了保证桩基施工质量和施工期间尽力不扰民，桩长小于25米，所以采用人工挖孔桩。(2)K11+175K14+560（PM95-终点）上部土层较厚，地下水位较浅，浅部普遍分布有粉层夹粉质粘土，以泥质灰岩加页岩作为桩端持力层，故采用冲击钻孔灌注桩。4.1人工挖孔桩工艺流程及施工方法4.1.1工艺原理挖孔桩系人工挖孔成桩。挖土由人工以上至下逐层用镐、锹进行，遇坚硬岩层用锤钎破碎或浅眼松土爆破开挖，开挖土次序为先挖中间部分后挖周边部分，护壁厚度控制截面允许尺寸误差3cm，弃土装入活底吊桶或箩筐内，垂直运输，在孔上中部安装支架，“工”字轨道，电葫芦或搭三木塔，用12T慢速卷扬机提升或挖孔较浅时可用木支架或木辘轳，借助粗麻绳提升。吊至地
