江苏某框架结构商业广场临时施工用电方案.doc

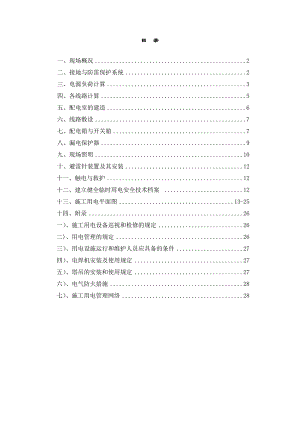

目 录一、现场概况2二、接地与防雷保护系统2三、电源负荷计算3四、各线路计算5五、配电室的建造6六、线路敷设7七、配电箱与开关箱7八、漏电保护器9九、现场照明10十、避雷针装置及其安装12十一、触电与救护12十二、建立健全临时用电安全技术档案 12十三、施工用电平面图13-25十四、附录26一）、施工用电设备巡视和检修的规定26二)、用电管理的规定26三）、用电设施运行和维护人员应具备的条件27四）、电焊机安装及使用规定27五）、塔吊的安装和使用规定27六）、电气防火措施28七）、施工用电管理网络28临时施工用电方案一、现场概况：某某广场北区工程位于某某区长江路和龙津路交汇处，工程建筑面积96000平方米，底下二层为汽车库和人防，地下一层为商场，结构类型为框剪结构，设计使用年限为50年，安全等级二级，抗震设防为七度，抗震等级为三级。由南京金海设计工程有限公司设计，委托江苏华厦工程管理公司管理，由歌山建设集团有限公司承建。施工现场业主提供变压器，施工现场的配电设计采用三相五线制的TN-S系统，专用保护零线由变压器的工作接地线引出。二、接地与防雷保护系统：1、本工程施工现场按国家标准：（建设工程施工现场供用电安全规范）GB50194-93要求及行业标准:（施工现场临时用电安全技术规范JGJ46-2005）要求执行，采用TN-S三相五线接地保护。2施工现场和生活区以以及正在施工的建筑物以及塔式起重机，施工电梯，机具，水塔等设施，均应装设防雷保护，采用不小于12的镀锌元钢线作引下线与接地装置可靠连接，接地电阻应4 。3、TN-S三相五线接地保护架设要求。 1）从电源变压器开始设置接地极或利用桩筋与保护地线（PE）紧密相连，电缆采用VV型聚氯乙烯五芯电力电缆，即A、B、C、N、PE五芯。2）保护地线严禁通过任何开关或熔断器，保护地线作为接地保护的专用线，必须独用，不能他用。3）保护地线从变压器或总配电箱外引出后。在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。任何机械设备、电气设备及电气箱外壳必须可靠接上保护地线PE。4）保护地线的截面积不小于工作零线的截面积，应符合GB50194-93表4.1.3要求，同时必须满足机械强度的要求。5）保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。6）重复接地必须在保护地线上，工作零线不能加重复接地。7）保护地线（PE）除必须在配电室或总配电箱处作重复接地外，至区域配电箱距离大于50M者，也必须重复接地，还必须在配电线路的中间处及末端做重复接地，应采取并联，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地柱重复接地。接地电阻要求4。8)、移动式或手持式电动工具外壳必须接上PE线，PE线截面应不小于相线面。三、电源负荷计算：本工程施工机具齐全，性能良好。施工用电主要机械设备（塔吊、对焊机，电焊机，砼振捣机、搅拌机、钢筋及木工机械等），确定线路走向、电源线线径及电箱位置1）、根据施工现场用电设备布置情况，动力与照明分开，由一级电箱分出2路干线（LFG1、2）架空引至各二级分配电箱，再由分配电箱引至各用电设备的开关箱。（1）LFG1动力电源由一级电箱输出分左路输到东围墙边，线路上的负荷、焊机2台、水泵4台、平板3台、振棒5支等组成。（2）LFG2动力电源由一级电箱输出供给钢筋加工场，线路上的负荷由钢筋弯曲机2台、焊机2台切断机3台组成。（3）照明电源由一级电箱分出，沿动力围墙架设，引至二级分配电箱后再输出。照明电源不从动力电源分出，即照明电源与动力电源互不影响。2）、据施工现场临时用电安全技术规范规定，本供电采用三相五线制供电即（TN-S）系统，采用三级漏电保护制度。3）、配电箱的选择：采用总公司统一规格的各级电箱作配电箱，二级电箱的要求：（1）箱内设漏电开关（型号：DZ10L-100/3），闸刀开关带保险（型号：HK-100/3）、熔体电流50（A），接线柱（3×100A）组成.（2）漏电开关的动作电流及动作时间指标分别为(50mA,小于0.1S)。（3） 二级电箱外壳必须联通保护接地且重复接地。（4） 各楼层用电崭不接通考虑施工及敷设方便，预留电箱以后输出到各个流动电箱。4）、三级电箱位置及布线原则：（1）井架式起重机配电箱设在笼架边，便于电源进出线。(现在预留)（2）砼搅拌机位于水泥库旁、笼架的一侧，其配电箱就设在水泥库旁。（3）弯切机配电箱设在机侧，采用埋地敷线，以便材料进场。（4）振捣器配电箱应布置在使用地点附近（即流动电箱）。（5）砂浆机、灰机的配电箱设在砂场及灰池附近，导线采用架空敷设。（6）电焊机为可移动设备，采用回路供电，导线采用橡皮套软电缆。（7）分配电箱距固定式用电设备距离均不超过3米，距交流弧焊机距离不大于5米，、水泵的距离大于1.5米、小于6米。5）：动力施工机械详见一览表，具体布置位置见附图。（1）电动机械设备如下表：(参考)序设备名称规格(型号)数量容量KW1塔 吊QTZ551027442钢筋切断机GQ40263钢筋弯曲机GW40264钢筋弯箍机GW18235砼振捣棒16246木工平面刨床MB206487单面木工压刨床MB10413488木工圆锯机MJ1054149搅拌机JS35022010水 泵220V6 4511合 计441679（2）电焊设备如下表：(参考)序设备名称规格(型号)数量容量KVA1交流弧焊机ZXG1-300115.52交流弧焊机BX1-250F-2226.43交流弧焊机BX1-233F-3112.74对 焊 机UNF-1001100合 计5154.6（3）照明灯具如下：序号室外照明灯具名称规格数量容量KW1镝灯3.58282碘钨灯1.01010合计18381室内照明办公室40W120.482空调1.5台10113会议室空调3台1184宿舍40W160.64合 计3989922）总用电量P=1.05*（K1+K2P2+K3P3+K4P4） =1.05*（0.6×167.9/0.7+0.5×154.6+0.7×89.92） =298.4KW3)总导线电流I线= =0.7*412.42*1.1*1000/1.73*380*0.75 =644.1A （选用70×7铜母线）4）选用变压器： P=1.051.10（K1+K2P2）×1.10 =1.05（0.7*167.9/0.75+0.7×154.6）×1.10 =305.99KVA因305.99KVA350KVA , 故选用变压器（350KVA）满足要求。四、各线路计算P1.P工要求考虑，总配电房敷设7路电缆即：至P1.P2塔吊专用配电箱 VV-3×35+2×16mm2 2根; 至P6现场配电箱 VV-3×25+2×16mm2 1根; 至P7钢筋加工场配电箱 VV-3×120+2×70mm2 1根; 至P8木工加工场配电箱 VV-3×25+2×16mm2 1根; 至M1,M2生活区,办公区配电箱 VV-3×25+2×16mm2 2根;塑料绝缘铜芯电缆从地沟引至各配电箱。P1.P2.PP1.P2.P3总配电房至塔吊专用箱电缆计算：KX=1 cos=0.7Ije=Kx=1×38/1.74*0.38*0.7=82.5（A）查表得QTZ5510塔吊选用VV3×35+2×16mm2电缆。4、P7钢筋加工场配电箱至各对焊机专用箱电缆计算：KX=0.45 cos=0.5Ije=Kx=0.45×=136.9（A）查表得对焊机选用VV3×50+1×25mm2电缆;加上其余机械应选用VV3×120+2×70mm2电缆5、P6配电柜至混凝土搅拌机专用箱电缆计算KX=0.7 cos=0.68Ije=Kx=0.7×10/1.75*0.68*0.38=15.4（A）查表得每台混凝土搅拌机选用VV3×6+1×4mm2电缆。加上其余施工机械应选用VV3×25+1×16mm2电缆.6. P8木工加工场选用VV3×25+1×16mm2电缆.7、各机械设备电缆截面选择（经计算选择）1）电焊机 30 KVA 3×16+1×10 mm22）电渣压力焊 30 KVA 3×35+1×16 mm23）切断机 5.5KW 3×4+1×2.5 mm24）弯曲机 5.5KW 3×4+1×2.5mm25）木工圆锯 2.5KW 3×2.5+1×2.5 mm26）振动器 1.5KW 3×2.5+1×2.5 mm27）水泵 1.5KW 3×2.5+1×2.5 mm28）镝灯 3.5KW 2×4+1×2.5 mm29）碘钨灯 1 KW 2×2.5+1×2.5 mm2五、配电室的建造1、配电室宜在临近变压器、进出线方便、无灰尘、无蒸汽、无腐蚀、无震动、无小动物出入，不易积水的地方建造（详见现场水、电平面布置图）。2、配电室建造的要求：1）配电室一般不小于9 m2，地坪上铺设绝缘脚垫，配备绝缘用具和用品。2）做到“五防一通”，即防火、防雨、防雪、防汛、防小动物和通风良好。3）室门向外开，有锁，金属门要做接地保护。4）配电室的天棚距地面不低于3m。5）配电室建筑物的耐火等级不应低于3级，室内配置砂箱和绝缘灭火器。灭火机用干粉灭火器，严禁使用清水泡沫导电灭火器，灭火器挂于门外便于使用，不要放在配电间。6)配电室外挂明显标识。3、配电屏（盘）及配电装置四周的安全距离1）配电屏（盘）正面操作通道宽度，单列布置不小于1.5m，双列布置不小于2m；后面维护通道宽度不小于0.8m；侧面维护通道宽度不小于1m。2）配电装置上端距天棚不小于0.5m。3）配电室内的裸线与地面垂直距离小于2.5m时，采用遮拦隔离。4、配电屏的安全技术措施1）成列的配电屏（盘）两端，应与重复接地线及保护地线作电气连接。2）配电屏上各配电线路，应编号并标明用途。3）配电屏装设短路及过负荷保护装置和漏电保护器。4）配电屏或配电线路维修时，先切断电源并悬挂标志牌。5）配电屏上分设零线桥与保护地线或地线桥；电器进出线带电体不得外露。6）配电室内的导线优先选用绝缘导线。如用裸露材料，必须严格按规范采取防护措施。7）室内照明应从开关上端引出，防止拉闸灭灯。并配备应急灯。六、线路敷设：1、
