江苏某多层砖混结构公寓楼真空深井降水施工方案.doc

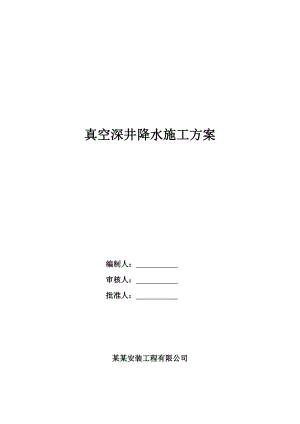

真空深井降水施工方案编制人： 审核人： 批准人： 某某安装工程有限公司一、编制依据及编制原则1、编制依据1.1岩土工程勘察报告、降水施工图。1.2现行国家、省、市工程建设有关法律、法规、规范、规程、标准规定及相关工程施工的文件。 1.3我公司质量、环境、职业安全健康管理体系文件、管理制度、施工项目管理的有关规定。1.4我公司对工程现场的查看，对本工程的认识及我公司对同类工程的设计、施工经验。1.5相关岩土工程设计、施工规范、规程：建筑基坑支护技术规程 JGJ120-99建筑边坡工程技术规范 GB50330-2002锚杆喷射混凝土支护技术规范 GB50086-2001建筑地基基础设计规范 GB50007-2002混凝土结构设计规范 GB50010-2002建筑基坑工程监测技术规范 DBJ14-024-2004建筑地基处理技术规范 JGJ79-20022、编制原则实用、可行,保证工程顺利实施，安全有保证；采取先进施工工艺，合理降低工程造价；保持现场及周边环保、卫生，文明施工。二、工程概况建设单位：94936部队设计单位：中国人民解放军总后勤部建筑设计研究院武汉分院监理单位：浙江南正项目管理咨询有限公司勘察单位：杭州市勘测设计研究院施工单位：某某安装工程有限公司工程名称：笕桥机场空勤公寓房A栋、B栋、C栋建筑面积：7642.35 抗震设防烈度：6度 耐火等级：二级结构形式：砖混结构建筑层数：6层建筑高度：22.8米基础：采用筏板室基础,±0.000相当于黄海标高6.010m，挖土深度约为4.0m左右工程范围：基坑降水。2、现场情况 本工程位于94936部队家属区,现场三通一平已完成,A栋公寓楼单独座落在家属区27栋东,B、C栋公寓楼位于27栋南，考虑到拟建工程周围住满了飞行员及家属，为了在降水期间不产生噪音，影响飞行员及家属的休息，故采用真空深井降水施工方案.(降水时间约为45天)3、工程地质条件地下水情况:本场区地下水主要分为赋存于填土和1砂质粉土, 2砂质粉土夹粉砂及3砂质粉土层中。大气降水及地下同层侧向径流补给是其主要的补给来源,勘察期间测得稳定水位埋深约为0.601.10M。降水设计方案1、在每个基坑四周设置16口管井进行降水，管井规格为：直径300mm，深12000mm。2、排水、降水基坑开挖前七天须进行管井降水，直至土建施工至监理、甲方、设计单位确认后方可停用管井。2.1地表水及坑底明排系统2.2、承压水的降水设计采用大面积管井降水方案，电梯井处辅以轻型井点降水（具体情况施现场水位情况而定）。每个基坑降水共采用16口管井，井深均为12米。降水管井结构为井径600mm，下置300mm管井，下部二节(每节4米)为滤管，上部均为普管，采用60目滤网，井壁与井管之间填14mm粒径的混合砾料。四、施工工艺1、管井降水：施工顺序为井点测量定位挖井口钻机就位钻孔回填井底砂垫层吊放井管回填井管与孔壁间的砂砾过滤层洗井井管内下设水泵、安装抽水控制电路试抽水降水井正常工作降水完毕拔井管封井（土建施工）。（1）井管埋设成孔采用回转钻钻孔，用泥浆护壁，孔口设置护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑。孔径应较井管直径每边大150MM，成孔后应立即安装井管，以防塌方。井管沉放前，应进行清孔，用压缩空气或用吊桶反复上下取出洗孔，井管安放力求垂直，井管过滤部分应放置在含水层适当范围内，井管与孔壁间填充砂滤料，粒径应大于滤孔的孔径，砂滤层填灌后，在水泵安放前，应先清洗滤井，冲除沉渣。深井内安放QY-25型潜水泵，可用绳吊入滤水层部位，潜水电机、电缆及接头应有可靠绝缘，并配备保护开关控制，潜水泵应安放平稳牢固，转向严禁逆转，防止转动轴解体，安放完毕后应进行试抽，满足要求后再进入正常运行工作。（2）管井井点系统的运行 管井井点系统在运行中，应经常对电动机、传动机械、电流、电压等进行检查，并对管井内水位和流量进行观测和记录。(3)施工注意事项井点管埋设位置、间距、深度应符合设计要求，垂直度应小于井深的1/100。井点埋设井底沉渣厚度应小于80MM，使用应无严重淤塞，没有出水不畅或死井等情况。安装井点管要垂直，并保持在孔中心，放到底后，在管四周分层均匀填砂砾或碎石滤层，并使密实，最上500MM用粘土填压密实。井管要高出地面200MM，以防雨水、泥砂流入井管内。洗井是管井沉设中的一道关键工序，其作用是清除井内泥砂和防止过滤层淤塞，使井的出水量达到正常要求，洗井后井底泥渣厚度应控制在小于80MM。管井降水时，应对称、同步地进行，使水位差控制在0.5M以内。管井供电系统宜采用双电路，避免中途停电或发生故障时造成水淹基坑、破坏基础土质。五、施工组织、劳动力配置、施工机械设施1、项目部设置项目经理项目总工90材料员施工员资料员质检员技术员安全员2、劳动力组织一览表工种数量工种数量井点施工人员5人电工 1人降水值班人员2人杂工2人3、主要机械设备一览表机具名称数量型号电焊机1台DS35切断机1台GQ40B水准仪1台DS200经纬仪1台J2潜水泵16台/泥浆泵16台/真空泵4台/六、安全用电的技术措施(1)、临时用电、配电箱的电缆线应有套管，电线进出不混乱。大容量电箱上进线加滴水弯。、支线绝缘好，无老化、破损和漏电。、过道电线可采用硬质护套管埋地并作标记。、电线采用三相五芯电线。（2）、电箱（配电箱、开关箱）、电箱有门、锁、色标和统一编号。、电箱内开关电器完整无损，接线正确。各类接触装置灵敏可靠，绝缘良好，无积灰、杂物，箱体不得歪斜。、电箱安装高度和绝缘材料均应符合规定。、电箱内设置漏电保护器，选用合理的额定漏电动作电流进行分级配合。、配电箱应设总熔丝、分开关。零排地排齐全。动力和照明分别设置。、配电箱的开关电器应与电线或开关箱一一接应配合，作分路设置，以确保专路专控；总开关电器与分路开关电器的定额值、动作额定值相适应。熔丝应和用电设备的实际负荷相匹配。、金属外壳电箱应作接地或接零保护。、开关箱与用电设备实行一机一闸一保险。
