广东某高层高支模施工方案(门架支撑大模板计算书)secret.doc

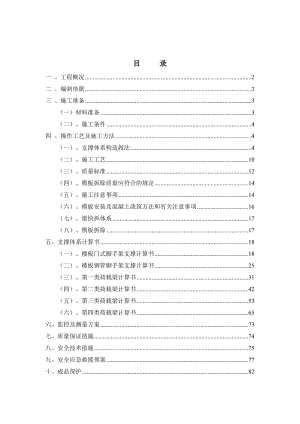

目 录一 、工程概况2二 、编制依据3三 、施工准备3（一）材料准备3（二）、施工条件4四 、操作工艺及施工方法4（一）、支撑体系构造做法4（二）、施工工艺10（三）、质量标准12（四）、模板拆除质量应符合的规定14（五）、施工注意事项14（六）、模板安装及混凝土浇筑方法和有关注意事项16（七）、梁快拆体系17（八）、模板拆除17五、支撑体系计算书18（一）、楼板门式脚手架支撑计算书18（二）、楼板钢管脚手架支撑计算书25（三）、第一类荷载梁计算书31（四）、第二类荷载梁计算书42（五）、第三类荷载梁计算书53（六）、第四类荷载梁计算书65六、监控及测量方案73七、质量保证措施74八、安全技术措施75九、安全应急救援预案77十、成品保护82一 、工程概况 *楼施工总承包工程位于广州市*大道以北，*环路以东，包括*楼（一）、*楼（二）、*楼（三），其中*楼（一）：地下1层，地下建筑面积6130.3m2，地上6层（局部7层），建筑高度30.85m，地上建筑面积27090.6m2；*楼（二）：地下一层，地上3层，建筑高度15.3m，建筑面积5742.06m2；*楼（三）：地下1层，建筑高度6.985m，建筑面积3103.0m2；总建筑面积39799.5m2。结构形式为钢筋混凝土框架；*楼一地下室层高及首层层高均超过4.5米，标准层层高4.2米，其中*楼（一）地下室2M轴至2H轴地下一层支模高度5.25米，*楼（一）地下室2H轴至2E轴地下一层支模高度6.30米（采用钢管支模搭设），*楼（一）地下室2E轴至2A轴地下一层支模高度5.00米，*楼（一）A、B、C三栋首层支模高度4.35米，且部分地下室部分梁的集中线性荷载大于15KN/M（具体部位见下表），*楼（二）地下室层高最高为5.3米，上部结构层高为5.1米，*楼（三）屋面为整体结构斜屋面，底板分-0.25和1.05米两种标高。最高层高为5.58米，故*楼工程*楼一标准层、*楼（二）地下室及标准层、*楼（三）属于普通高支模，具体做法参照*楼一首层门架支撑搭设方式进行施工，*楼（一）地下室和首层模板支设属于高支模，且地下室模板工程属于高大模板工程，常规支模方式无法满足施工需要，为了使本工程达到安全生产和质量目标的要求，提高劳动效率节约成本，特编制本方案。线性荷载超过15KN/m梁列表轴线位置梁截面尺寸梁线性荷载913/A400*2100 26.134 KN/mAB/7400*190023.645 KN/mB2/D /7400*210026.134 KN/mCD/11500*130023.645 KN/m915/E400*1900310023.64536.125 KN/mEF/9500*345046.569 KN/m1215/K400*240028.845 KN/m1011/J400*190023.645 KN/m711/H400*190023.645 KN/m二 、编制依据 建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001（2002年版）；木结构设计规范GB 50005-2003；混凝土结构工程施工质量验收规范（GB502042002）建筑施工手册（第三版）中国建筑工业出版社；建筑施工工艺标准中国建筑工业出版社（广州市*编）；*楼施工总承包工程工程施工图；广东省建设工程高支撑模板系统施工安全管理办法粤建监字【1998】027号；省、市建委对高支模的有关规定；三 、施工准备（一）材料准备1、模板支撑采用标准MF1219门字架，严禁使用弯曲、开裂、锈蚀、的门字架和拉杆，拉杆必须配套使用。2、门字架搭设局部标高用上、下螺旋顶托调整。顶托端头钢板必须平整，螺杆调节必须灵活。3、楼板采用1830×915×18mm大模板，模板使用之前根据现场实际情况可以刷脱膜剂，当模板出现破损应及时修补、裁边，不能修补的要更换新模板，楼面板在现场加工。4、模板下使用70×70木方，严禁使用弯曲，腐朽的方木。5、层高高于6.0米及梁线性荷载大于15KN的梁（梁截面大于400*1900）支撑体系采用48*3.5钢管。（二）、施工条件1、模板涂刷脱模剂，并分规格堆放，根据图纸要求，放好轴线和模板边线，定好水平控制标高。2、柱混凝土浇筑完毕。3、根据模板方案、图纸要求和工艺标准，向班组进行安全、技术交底。4、钢管支撑地面场地干净，并满足承载力要求，应有可靠的照明设施。5、模板安装前，先检查模板、钢管、构配件质量，不符质量标准的不得投入使用。四 、操作工艺及施工方法（一）、支撑体系构造做法4.1.1、支撑搭设指导思想：本工程主要应用材料是MF1219型1930高和930高标准门架支撑体系，但层高高于6.0米及梁线性荷载大于15KN的梁（梁截面大于400*1900）支撑体系采用48*3.5钢管，剪刀撑和加固横杆采用48*3.5钢管，其它支撑均采用门架搭设。钢管及门架底部采用撑铁固定在双排木方上面，顶部用上托支撑拖梁，托梁全部采用双排48*3.5钢管。4.1.2、框架柱模板：本工程框架柱截面大于700*700的柱使用1830×915×18mm大模板及14高强螺杆、硬质塑料套管、蝶型卡、螺帽构成的柱支模系统。模板背竖楞为70×70木方，间距200mm，柱箍采用双肢48钢管及14高强螺杆连成，间距500，柱箍第一道从地面100起，为了保证柱子垂直度，采用48钢管作斜支撑或和门架拉结，斜撑每2000mm高撑一道，每个方向撑两点（如图示），截面小于700*700的柱模板加固采用步步紧。4.1.3、6米以下楼板模板：楼板方木采用规格为70×70，施工荷载小于10KN/m2，层高小于6米时，楼板底木方间距按400mm布置，采用门架搭设1.92米及0.92米高门架配合搭设，上部采用顶托支撑直接传力到钢管轴心受压，木方横向托梁全部采用48×3.5钢管，主要搭设参数为：门架型号采用MF1219，钢材采用Q235。；搭设尺寸为：门架的宽度 b = 1.22米，门架的高度 h0 = 1.93米，步距1.95米，跨距 l = 1.60米；门架 h1 = 1.54米，h2 = 0.08米，b1 = 0.75米； 门架立杆采用42.0×2.5mm钢管，立杆加强杆采用26.8×2.5mm钢管；每榀门架之间的距离0.90m，板底木方距离400mm；板底木方截面宽度70mm，高度70mm；门架顶部托梁采用双钢管48×3.5mm。计算见：楼板模板门式脚手架支撑计算书。支撑图如下：1立杆；2立杆加强杆；3横杆；4横杆加强杆图1 计算门架的几何尺寸图4.1.4、6米楼板模板：楼板方木采用规格为70×70，施工荷载小于10KN/m2，层高大于6米时，楼板底木方间距按300mm布置，采用48×3.5钢管搭设，上部采用顶托支撑直接传力到钢管轴心受压，木方横向托梁全部采用48×3.5钢管，主要搭设参数为：模板支架搭设高度为H6.05米，搭设尺寸为：立杆的纵距 b=1.00米，立杆的横距 l=1.00米，立杆的步距 h=1.50米。 梁顶托采用双钢管48×3.5mm。4.1.5、梁模板：施工荷载小于10KN/m2，梁截面面积小于0.4平米，该类规格梁主要截面有：200×400；250×400；250×600；300×600；300×700；300×800；300×900；350×800；400×800；400×900，层高小于6米时，梁底方木采用规格为70×70，梁底木方间距按300mm布置，采用门架搭设1.92米及0.92米高门架配合搭设，上部采用顶托支撑直接传力到钢管轴心受压，木方横向托梁全部采用48×3.5钢管。主要搭设参数为：脚手架搭设高度为4.4米，门架型号采用F1219，钢材采用Q235。搭设尺寸为：门架的宽度 b = 1.22米，门架的高度 h0 = 1.93米，步距1.95米，跨距 l = 1.85米。门架 h1 = 1.54米，h2 = 0.08米，b1 = 0.75米。门架立杆采用42.0×2.5mm钢管，立杆加强杆采用26.8×2.5mm钢管。每榀门架之间的距离0.80m，梁底木方距离300mm。梁底木方截面宽度70mm，高度70mm。梁底托梁采用双钢管48×3.5mm。（如图）4.1.6、梁模板：施工荷载大于10KN/m2，线性荷载小于15KN/m，梁截面面积0.4平米至0.7平米之间，该类规格梁主要截面有：300×1900；400×1000；400×1100；400×1200；400×1300；400×1350；400×1400；450×900；450×1000；450×1100；450×1250；500×1000；500×1100，层高小于6米时，梁底方木采用规格为70×70，梁底木方间距按400mm布置，采用门架搭设1.92米及0.92米高门架配合搭设，上部采用顶托支撑直接传力到钢管轴心受压，木方横向托梁全部采用48×3.5钢管。主要搭设参数为：脚手架搭设高度为5.3米，门架型号采用MF1219，钢材采用Q235。搭设尺寸为：门架的宽度 b = 1.22米，门架的高度 h0 = 1.93米，步距1.95米，跨距 l = 1.25米。门架 h1 = 1.54米，h2 = 0.08米，b1 = 0.75米。门架立杆采用42.0×2.5mm钢管，立杆加强杆采用26.8×2.5mm钢管。每榀门架之间的距离0.50m，梁底木方距离400mm。梁底木方截面宽度70mm，高度70mm。梁顶托采用双钢管48×3.5mm。（如图）4.1.7、梁模板：施工荷载大于10KN/m2，线性荷载在15KN/m至25KN/m之间，梁截面面积0.7平米至1.0平米之间，该类规格梁主要截面有：400×1800；400×1900；400×1950；400×2000；400×2400；500×1300；500×1750，层高小于6米时，梁底方木采用规格为70×70，梁底木方间距按250设置，采用48×3.5钢管搭设，上部采用顶托支撑直接传力到钢管轴心受压，木方横向托梁全部采用48×3.5钢管。主要搭设参数为：模板支架搭设最高高度为6.1米，基本尺寸为：最大验算梁截面 B×D=400mm×2400mm，梁支撑立杆的横距(跨度方向) l=0.60米，立杆的步距 h=1.50米，小横杆间距0.7米，梁两侧外排立杆间距1.2米，梁底增加1道承重立杆。（如图）4.1.8、梁模板：施工荷载大于10KN/m2，线性荷载在25KN/m以上，梁截面面积在1.0平米以上，该类规格梁主要截面有：400×2750；400×3000；400×3100；500×2250；500×3450，层高小于6米时，梁底方木采用规格为70×70，梁底木方间距按160设置，采用48×3.5钢管搭设，上部采用顶托支撑直接传力到钢管轴心受压，木方横向托梁全部采用双48×3.5钢管。主要搭设参数为：模板支架搭设最高高度为6.1米，按最大梁截面进行验算，验算最大梁的宽度 B=500mm，梁截面高度 H=3450mm， H方向对拉螺栓6道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向
