广东某轨道交通工程车站基坑降水施工方案.doc

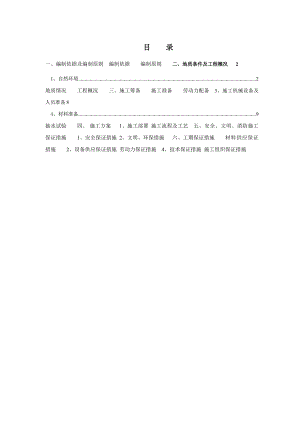

目 录一、编制依据及编制原则编制依据编制原则二、地质条件及工程概况21、自然环境2地质情况工程概况三、施工筹备施工准备劳动力配备3、施工机械设备及人员准备84、材料准备9抽水试验四、 施工方案1、施工部署施工流程及工艺五、安全、文明、消防施工保证措施1、安全保证措施2、文明、环保措施六、工期保证措施材料供应保证措施2、设备供应保证措施劳动力保证措施4、技术保证措施施工组织保证措施一、编制依据及编制原则1、编制依据 （1）广州轨道交通六号线二期工程【施工四标段】土建施工项目招标文件（广州市地下铁道总公司2010年9月）； （2）广州轨道交通六号线二期工程暹岗站详勘阶段岩土工程勘察报告（广东核力工程勘察院2010年5月）； （3）广州市轨道交通六号线二期工程（长湴站香雪站）施工图【暹岗站】主体基坑围护结构(广州地铁设计研究院有限公司2013年5月)； （4）关于广州市轨道交通六号线二期工程【施工四标段】土建施工项目招标文件澄清的函。 （5）业主在合同文件中明示的和适用于本工程的国家及地方规范、标准：序 号名 称编 号1建筑工程施工质量验收统一标准GB 50300-20012建筑地基基础工程施工质量验收规范GB 50204-20113地下铁道、轻轨交通岩土工程勘察规范GB5030719994建筑与市政降水工程技术规范JGJ/T 111-985地下铁道工程施工及验收规范GB50299-19996地下铁道、轻轨交通工程测量规范GB503819997施工现场临时用电安全技术规范JGJ46-20058建筑机械使用安全技术规程JGJ33-2012 9广州地区建筑基坑围护技术规定GJB02-982、编制原则（1）根据本标段工程的水文和地质条件，合理设置降水井，确保地下水位在开挖面下2m。（2）坚持以详勘报告和试验井的量测数据作为指导施工的科学依据，及时调整施工技术参数。（3）加强降水过程的施工监测，把降水对周围环境的影响降至最低。（4）开展全面质量管理活动，保证降水质量。二、地质条件及工程概况1、自然环境1.1地面条件苏元站地处广州市萝岗区，位于开创大道与水西路交叉路口处，车站北侧为暹岗新村、规划绿地，东北侧为广州市公安局萝岗分局110指挥中心，南侧中西部为万科在建地块，东南侧为岭南医院。站内开创大道来往车流量较大，水西大道车流量较小。地面高程约26.2030.5m。1.2 地形地貌车站主体场地较平坦，本场地地貌属山前冲积平原区，苏元站及车站南侧、西北侧地形平缓，站北侧为丘前岗地，岗地地面标高3236.5m；岗地南侧边缘为人工开挖边坡，相对坡脚高度3.05.6m，坡面被植树绿化。车站距东北侧最近山体约58m，丘顶标高约70m。2、地质情况2.1工程地质依据广州市地下铁道设计研究院总体技术要求中提供的统一岩土分层标准广州地铁沿线岩土分层系统，根据沿线所揭露地层的地质时代、成因类型、岩性特征、风化程度等工程特性，将沿线岩土层分为九大层，各层内再细分亚层。各岩土层描述如下：区内地层从新到老大致可分为9个大层，地层性状描述见表2-3-1地层特性表，各地层物理参数见表2-3-2地层物理参数表。表2-2-1 地层特性表序号地层编号时代成因地层类别地层厚度地层性状描述1<1>Q4ml人工填土平均3.36m土性：场地内人工填土层主要为素填土，颜色较杂，主要为褐黄色、灰色、灰褐色、褐红色等，素填土组成物主要为人工堆填的粘性土、中粗砂、碎石等，大部分稍压实欠压实，稍湿湿2<4-2A>Q4al淤泥层平均2.34m土性：深灰色、黑灰色，流塑，局部软塑状淤泥质土，主要由粘粒、粉粒组成，含有机质及腐殖质，局部含少量细砂，土质较纯，具有腥臭味。3<3-2>Q4al+pl中粗砂层平均3.13m土性：灰黄色，浅灰色，饱和，主要呈稍密状，局部为中密状，级配不良，主要成分以石英中粗砂为主，局部含较多砾砂，4<3-3>Q4al+pl砾砂层平均2.76m土性：青灰色，饱和，稍密为主，局部中密，主要由砾砂、粗砂组成，含较多中细砂及少量粘粒，属中等压缩性土。5<4N-2>Q4 al淤泥质土平均3.32m土性：褐黄色、青灰色、浅灰色，可塑为主，局部硬塑及软塑状，主要成分以粉质粘土为主，局部含砂粒，6<4N-3>Q3 dl坡积土层平均4.76 m土性：褐黄色、青灰色，硬塑为主，局部与砂层接触地带呈可塑软塑状，主要以粉质粘土为主，局部含较多粗砂7<5H-2>Qel花岗岩残积土平均9.21m土性：呈褐红色、褐黄色、灰绿色，硬塑状为主，局部为可塑状、坚硬状，以粉粘粒为主，8<6H>5 3-1花岗岩石全风化带平均10.17m岩性：褐黄色、灰褐色，岩石风化剧烈，原岩组织结构基本破坏，岩芯呈硬塑坚硬土状，易扳开捻碎，遇水软化崩解,局部夹强风化碎块9<7H>5 3-1花岗岩石强风化带平均10.3m岩性：黄褐色、褐灰色，岩石风化强烈，岩芯多呈坚硬土状、半岩半土状，局部呈碎石状，岩芯手可折断，遇水易软化崩解10<8H>5 3-1花岗岩石中风化带平均3.58m浅肉红色、浅灰褐色，中粗粒花岗结构，块状构造，主要矿物成分为石英、长石，黑云母。裂隙较发育，裂面见铁质浸染，岩芯较破碎，以短柱状为主，局部碎块状11<9H>5 3-1花岗岩石微风化带平均4.76m岩性：青灰色、浅灰绿色，中粗粒花岗结构，块状构造。局部裂隙发育，裂面新鲜，岩体较完整，岩芯多呈长柱状表2-2-2 地层物理参数表岩土分层岩土名称天然密度天然含水量剪切试验渗透系数地基承载力特征值钻（冲）孔桩直接快剪桩的极限侧阻力标准值桩的极限阻力标准值粘聚力内摩擦角wcKfak/faqsaqpa（g/cm³）(%)(kPa)(°）(cm/s)(kPa)(kPa)(kPa)<1>人工埋土1.8625.1631.2418.041.51×10-450<3-1>冲击洪积粉细砂层1.9919.142.2516.421.73×10-311010<3-2>冲击洪积中粗砾砂层1.8822307.68×10-315020<3-3>含卵石粗砾砂层1.8923.65308.19×10-318030<4-1>冲击洪积土层1.8433.6222.7512.663.23×10-415020<4-2>河湖相淤泥质土层1.5465.97.76.585.91×10-4505<4-3>坡积土层1.8226.7125.0615.883.94×10-618030<5H-1>可塑状花岗岩残积土层1.8229.7925.8217.011.7×10-418015<5Z-1>石英黑云母片岩、花岗片麻岩残积可塑状粘性1.8330.4430.8317.443.61×10-518015<5H-2>硬塑坚硬状花岗岩残积土层1.8227.2828.7718.131.8×10-425025450<5Z-2>花岗片麻岩残积硬塑状粘性1.8324.8327.6717.291.03×10-425025450<6H>花岗岩全风化带1.8921.6831.81191.67×10-435060700<6Z>花岗片麻岩全风化带1.8720.4330.1818.5333060650<7H>花岗岩强风化带1.918.2529.3518.419.88×10-5700801000<7Z>花岗片麻岩强风化带1.8818.7338.4818.039.8×10-6680801100<8H>花岗岩中风化带2.290.3<8Z>花岗片麻岩中风化带2.60.2<9H>花岗岩微风化带2.650.08<9Z>花岗片麻岩微风化带2.470.092.2水文地质2.2.1地下水位六号线二期工程苏元站地貌上总体属于山前冲洪积平原地貌，站北侧为山前岗地地貌。揭露第四系地层为人工填土层、冲洪积沉积层、河湖相沉积层及残积层，基岩为燕山期侵入花岗岩。地下水位的变化受地形地貌和地下水补给来源等因素控制。勘察期间揭露本站区地下水稳定水位埋深为0.85.30m，平均埋深约为3.31m，水位标高为21.5230.84m，平均标高为25.22m。地下水位的变化与地下水的赋存、补给及排泄关系密切，每年二月起随降雨量增加与农灌水的增大，水位开始逐渐上升，到六月至九月处于高水位时期（丰水期），九月以后随着降雨量与农灌水的减少，水位缓慢下降，到十二月至次年二月处于低水位期（枯水期）。2.2.2 地下水类型地下水主要有两种基本类型，分别为松散土层孔隙水和基岩裂隙水：（1）松散土层孔隙水主要赋存于冲洪积砂层<3-2>中。砂层主要被淤泥及粉质粘土层覆盖，地下水具微承压性。<3-2>砂层分布连续，但还有粉粘粒，富水性弱中等，透水性弱中等。（2）块状基岩裂隙水主要含水层为基岩层的强风化带和中风化带中，岩性为花岗岩，地下水的赋存条件与岩性、岩石风化程度、裂隙发育程度等有关。从勘察资料分析，强风化岩裂隙发育，岩石破碎，岩芯呈半岩半土或土夹碎块状；中风化岩裂隙较发育，岩石较破碎，岩芯呈短柱状或块状；由于强风化岩风化裂隙发育，地下水赋存条件较好，一般具弱中等透水性，富水性弱中等，中风化岩主要与岩石裂隙发育程度有关，地下水赋存条件差异性大，一般具弱中等透水性，富水性弱中等。由于强中风化基岩上覆全风化岩、残积土等相对隔水层，裂隙水具承压性。2.2.3 地下水补给与排泄本区段孔隙水主要赋存在第四系沙层中，大气降水和地表水体是地下水的主要补给源，排泄主要表现为大气蒸发及向地势更低处排泄。各类土层的渗透系数具体见表2-3-3地层渗透系数表。表2-2-3 地层渗透系数表层号简要水文地质特征土工试验K值抽水试验K值（m/d）建议渗透系数K值（m/d）<1>全场地分布，孔隙度大，透水性较，接受大气降水直接补给2<3-2>分布较多，含较多粉粘粒，受大气降水和侧向补给，透水性强2.953.435<3-3>分布较少，颗粒不均匀，级配差，受大气降水和侧向补给，透水性强11.7510<4-2A>分布广泛，厚度不大，透水性差0.001<4N-2>分布广泛，
