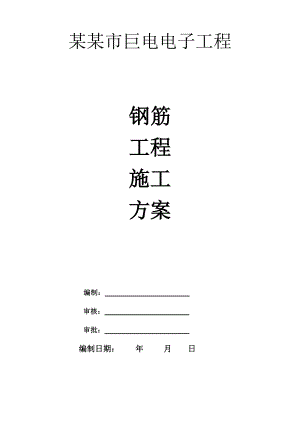

广东某小高层框架结构建筑钢筋工程施工方案.doc
某某市巨电电子工程 钢筋工程施工方案 编制： 审核： 审批： 编制日期： 年 月 日 目 录一、 .2二、 工程概况.3三、 施工准备.4四、 钢筋下料.6五、 钢筋加工.8六、 钢筋直螺纹套筒连接.10七、 钢筋安装.12八、 钢筋绑扎.13九、 钢筋的质量控制程序框图.20十、 安全与文明的施工.21十一、 注意事项.22一、编制说明1.1 编制说明本方案根据施工设计图纸、相关国家施工规范、图集等，结合现场实际情况编制。1.2 主要规范、规程及图集选用序号规范、规程名称规范、规程编号1混凝土结构工程施工质量验收规范GB50204-20022建筑地基基础工程施工质量验收规范GB50202-20023混凝土结构工程施工质量验收规范GB50204-20024建筑工程施工质量验收统一标准GB50300-20015混凝土质量控制标准GB50164-926混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1、2、3，06G901-1，09G1012、3、4、57混凝土结构工程施工规范GB50666-20118建筑物抗震构造详图03G329（一）9高层建筑混凝土结构技术规程JGJ3-200210钢筋焊接及验收规程JGJ18-200311钢筋机械连接通用技术规程JGJ107-200312滚轧直螺纹钢筋连接接头JGJ163-20041.3 法律法规序号类别名称编号1国家中华人民共和国建筑法2中华人民共和国劳动法3建设工程质量管理条例4行业建设工程施工现场管理规定建设部令1991年第15号5地方678910二、工程概况 本工程由某某市巨电电子科技有限公司投资、深圳市粤鹏建筑设计有限公司设计、广东省建东工程监理有限公司监理。工程位于某某市塘厦镇蛟乙塘社区，12层/1栋，总建筑面积约为1.0656万平米,框架结构，建筑檐高48.6m。 设计概况 1建筑面积总建筑面积10656M2地下面积0M2占地面积2000M2地上面积10656M2地下地上12层2层高（m）4.8, 3.9, 4.03结构形式基础形式桩基础结构形式框架结构4结构断面尺寸（mm）桩设计断面1.21.8米剪力墙厚度(mm)楼板厚度1205抗震等级别墅抗震等级四级，6钢筋类别HPB300级钢筋、HRB335级钢筋、HRB400级钢筋7钢筋直径（mm）8、10、12、14、16、18、20、22、25、288钢筋接头形式直径16mm的钢筋采用直螺纹连接，直径16mm的钢筋优先采用搭接接头三、施工准备3.1技术准备熟悉施工图纸，学习有关规范、规程，按规范要求编制钢筋施工方案，包括基础桩、基础反梁、剪力墙、框架柱、框架梁、板钢筋等的加工、绑扎等施工内容。组织工人学习直螺纹接头的工艺操作、钢筋加工、绑扎等施工工艺标准。熟悉钢筋直螺纹连接工艺规程及规范要求。按设计要求放样，检查已加工好的钢筋规格、形状、数量全部正确。做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。按设计、规范列出本工程墙柱筋接头锚固一览表(包括错开百分比、错开长度、百分比系数)，根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、接头百分比、错开长度。如不符合要求时，要进行处理。绑扎前保护层偏位按1：6调正伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。钢筋类型受拉钢筋抗震锚固长度LaEC20C25C30C35C40三级抗震四级抗震三级抗震四级抗震三级抗震四级抗震三级抗震四级抗震三级抗震四级抗震(HPB300)级41d39d36d34d32d30d29d28d21d25d(HRB335)级40d38d35d33d31d29d28d27d26d25d(HRB400)级-46d42d40d37d37d34d33d30d3.2机具准备钢筋机具准备一览表序号机械设备名称型号数量功率1调直机GT4/14111.9KW2弯曲机GW40型13KW3钢筋切断机12.5kw4无齿锯12.2KW5直螺纹套丝机14KW6电焊机BX1-300A122.5KVA7电焊机BX1-500A3.3人员准备序号区域工种人 数备注1基础钢筋加工4人根据工程施工进度和实际情况，各工种人数会有所变化。2钢筋绑扎工10人3力 工6人4主体钢筋加工45钢筋绑扎工106力 工6机械器具进场前必须经过检验并试运转，焊工必须持有效操作证上岗，辅助人员必须经过相应的培训后方可上岗。技术工种进场后，必须对其进行考核分级，对考核不合格者必须退回。考核合格后，继续进行场内深化学习，学习后方可上岗。3.4材料准备3.4.1钢筋进场钢筋原材料统一按材料计划组织进场，进场钢筋必须要有出厂质量证明。钢筋进场时应按批进行检查的验收，每批由同牌号、同炉罐号、同规格、同交货状态的钢筋组成。进场钢筋原材按未检验钢筋、检验合格钢筋、检验不合格钢筋分别堆放。不得直接堆放在地面上，设置现浇混凝土钢筋堆放基础，以免被水浸泡而生锈。并挂标识牌，标识牌规格尺寸297×210mm。3.4.2外观检查： 从每批钢筋中抽取5%进行外观检查，钢筋表面不得有裂纹、结疤和折叠。钢筋表面允许有突块，但不得超过横肋的高度，钢筋表面上其他缺陷的深度和高度不得大于所在部位尺寸的允许偏差。钢筋每1米弯曲度不应大于4mm。3.4.3力学性能试验： 从每批钢筋中任选两根钢筋，每根取两个试样分别进行拉伸试验和冷弯试验。 如有一项试验不符合要求时，则从同一批中另取双倍的试样作各项试验。如仍有一个试样不全格，则该批钢筋为不合格。 对于不合格的原材料坚决不允许投入使用。并严格做好见证送检和监督抽检，达到力学性能要求方可使用。钢筋在场内存放时，不同级别不同直径的钢筋要分开堆码,并用标牌标识清楚，标牌上写规格、型号、厂家、进场日期、进场数量和检验试验情况等。堆码时必须要下垫砼地梁，距地面的高度不得少于150mm，砼地梁的间距不得大于2m。四、钢筋下料钢筋下料表由劳务队提前7天提供料单，同时钢筋工长也必须亲自下料，以审核劳务队料单时是否做到了最大限度的节约材料。下料必须根据设计图纸要求并结合混凝土保护层、钢筋弯曲、弯钩、搭接要求和锚固等规定填写加工料表，提出加工申请，加工料表包括钢筋的根数、规格、形状简图、加工尺寸等内容。梁、柱、剪力墙箍筋和拉筋的弯钩必须按图集11
