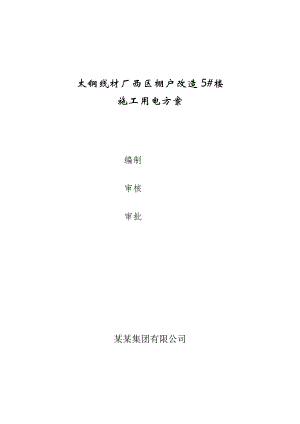

山西某棚户区改造项目高层住宅楼楼施工用电方案.doc

太钢线材厂西区棚户改造5#楼施工用电方案编制 审核 审批 某某集团有限公司目 录1 编制依据 12 工程概况和现场条件 12.1 工程概况 12.2 现场条件 12.3 主要施工用电机械设备 13 施工现场用电设计 23.1 总体安排及用电平面布置图 23.2 用电机械或机组电器和负荷线选配 33.3 支干线用电负荷计算及各分配电箱电器和负荷线选配 43.4 总用电负荷计算及总配电箱电器和负荷线选配83.5 配电箱、开关箱器具配置图94 安全措施104.1 配电室要求104.2 配电箱及开关箱配置要求104.3 防雷与接地装置配置要求104.4 电缆敷设要求104.5 PE保护线敷设要求114.6 电工及用电人员要求114.7 电气防火措施114.8 安全用电措施115 环保措施121 编制依据建筑电气工程施工质量验收规范GB50303-2002施工现场临时用电安全技术规范JGJ46-2005施工现场平面布置和拟使用的用电机械设备2 工程概况和现场条件2.1 工程概况太钢线材厂西区棚户区改造5#楼是山西太钢房地产开发有限公司太钢线材厂西区棚户区改造建设项目,位于太原市万柏林区,是太钢线材厂职工宿舍区，西区位于窊流路路西，西线街路南。本工程总建筑总面积13509.65，其中地上建筑面积12819.22，地下建筑面积690.43，地下一层，地上十八层。地下一层战时为核六级二等人员掩蔽所，平时为戊类库房；地下一层与一层间为夹层，一层北侧、部分南侧为商铺，南侧部分为住宅，二十八层为住宅。2.2 现场条件太钢线材厂西区棚户区改造5#楼东临太钢六层宿舍楼，北侧为架空电缆线。建设单位已在现场南侧安装一台315kVA变压器，距场地15m。2.3 主要施工用电机械设备主要施工用电机械设备见表2.3表2.3 主要施工用电机械设备表序号名 称型号规格产地数量额定功率（kW）备注使用部位1蛙式打夯机HW60郑州23夯击能62kgm室内外填土2振动平板夯GD250长葛13重250kg褥垫层3振动冲击夯HC100山西23重100kg室内外填土4自升塔吊QTZ635013太原132.8起升24kW,回转5.5kW,小车2. 23.3kW垂直运输5双笼电梯SCD200×200河北12×2×10.5暂载率25%垂直运输6砂浆搅拌机JQ250太原23搅拌砌筑砂浆和抹灰砂浆7插入式振捣机ZX-30、50河南31.5混凝土振捣8平板式振捣机B15河南11.5混凝土振捣9离心多级给水泵1(1/2 )GC -4×6上海15.5楼层泵水10潜水泵QX15-14-1.1台州2380V /1.1H14Q15DN50抢险备用11对焊机UN1-100涿州1100kVA暂载率20%,35mm2钢筋焊接12交流电焊机BX1-330太原321kVA暂载率65%钢筋及安装焊接13钢筋电渣压力焊机JZF500无锡242kVA暂载率60%较细竖向钢筋焊接14钢筋调直切断机GT4/14衡水14,5.5调直4 kW，切断5.5kW圆钢调直切断15钢筋切断机QJ40太原2330次/min钢筋切断16钢筋弯曲机WJ40太原23钢筋弯曲17剥肋滚轧机QGL-40A河北14粗直径钢筋连接18木工圆锯M1J225河北14模板加工19钢管切管套丝机TQ100C成都11.1钢管加工20砂轮切割机J3G-400太原22.2钢筋及钢管等切割3 施工现场用电设计3.1 总体安排3.1.1 采用总配电箱、分配电箱、开关箱三级配电，总配电箱、分配电箱和开关箱三级漏电保护，附现场用电平面图。3.1.2 电源中性点N在总配电箱处直接接地并引出PE接零保护线，形成三相四线TN-S接零保护系统。3.1.3 本工程无降水工程，但为基坑防洪排水需要，应配备应急发电机。发电机宜选用柴油发电机，其额定功率应不小于负荷有功功率的1.1倍，并满足最大一台电动机起动时母线电压不应低于额定电压的80%。3.1.4 在总配电箱、分配电箱内适当预留备用分路。动力配电和照明配电从分配电箱一级分别配置，分别设开关箱。分配电箱应设在其用电设备或负荷相对集中的地方，与开关箱的距离不得超过30m；开关箱与其控制的固定式用电设备的水平距离不宜超过3m。开关箱必须符合“一箱一机一闸一漏”的要求。3.1.5 动力用导线采用电缆埋地和架空布设。3.1.6 本施工用电设计以主体施工用电高峰期间的用电机械为主，抡险备用的水泵、回填土用蛙式夯机、振动冲击夯、褥垫层用振动平板夯、钢管切管套丝机等仅进行配电，但不参加用电负荷计算。3.1.7 设总配电箱一个，靠近变压器设置。分配电箱共4个。配置情况见表3.1.7。表3.1.7 分配电箱配置表编号位置控制机械设备备注1#5013塔吊处5013塔吊、镝灯、楼层水泵和施工电梯2#楼层内电焊机、电渣压力焊机和混凝土振动器3#钢筋、木工加工场地钢筋机械、木工机械、电焊机4#场地南端生活及照明3.2 用电机械或机组电器和负荷线选配用电机械或机组电器和负荷线选配见表3.2。表3.2 用电机械或机组电器和负荷线选配表机械名称功率(kW)额定电流(A)开关启动器接触器漏电保护器负荷线5013塔吊镝灯2个起升24;回转5.5镝灯754172×18HRTO-200A或HD11-200/38DZ15LE-250/430150AYCW3×35+2×25SCD200×200双笼电梯2×2×10.5暂载率25%2×2×21HK2-100/3或HRTO-100ADZ15LE-100/490100AYCW3×35+2×25QJ钢筋切断机36.8HK2-30/3QC20/16DZ15L-40/39010AVV4×2.5QW钢筋弯曲机36.8HK2-30/3QC20/16DZ15L-40/39010AVV4×2.5GT4/14钢筋调直切断机调直4，切断5.59.412HK2-60/3DZ15L-40/39025AVV4×2.5QGL-40剥肋滚轧机48.8HK2-30/3QC20/16DZ15L-40/39016AVV4×2.5J3G型材切割机2.24.65HK2-15/3QC20/16DZ15L-40/3906AVV4×2.5M1J225木工圆锯48.8HK2-30/3QC20/16DZ15L-40/39016AVV4×2.5ZX插入式振捣器1.53.4HK2-15/3QC20/16DZ15L-40/3906AYCW4×2.5JQ250砂浆搅拌机36.8HK2-30/3QC20/16DZ15L-40/39010AVV4×2.5HW60蛙式打夯机36.8HK2-30/3QC20/16DZ15L-40/39010AYCW4×2.5HZD300振动平板夯48.8HK2-30/3QC20/16DZ15L-40/39016AYCW4×2.5HC100振动冲击夯36.8HK2-30/3QC20/16DZ15L-40/39010AYCW4×2.5GC-4×6离心给水泵5.512HK2-60/3QC20/16DZ15L-40/39016AYHS4×2.5UN1-100对焊机100kVA263（118）HRTO-200ADZ15LE-250/330150AVV2×35+1×25BX1-330电焊机21kVA暂载率65%56（45）HRTO-100ADZ15LE-100/33063AYCW2×10+1×6JZF500电渣压力焊机42kVA暂载率60%110（86）HRTO-100ADZ15LE-250/330150AYCW2×25+1×16TQ100C钢管切管套丝机1.12.5HK2-15/3QC20/16DZ15L-40/39010AVV4×2.5潜水泵2.24.8HK2-15/3QC20/16DZ15L-40/3906AYHS4×2.5潜水泵1.12.5HK2-15/3QC20/16DZ15L-40/3906AYHS4×2.53.3 支干线用电负荷计算及各分配电箱电器和负荷线选配3.3.1 1#支干线用电负荷计算及分配电箱电器和负荷线选配（1）1#支干线用电负荷计算见表3.3.1-1表3.3.1-1 1#支干线用电负荷计算表序号机组类型机械名称型号功率kW（容量kVA）台数暂载率JC（%）功率因数合计功率（容量）kW设备容量kW需要系数kxtg有功功率kW无功功率kVar视在功率kVA1S35013塔吊起升24;回转5.51404029.535.911.0235.936.622SCD200×200双笼电梯2×2×10.5125424211.024242.843照明镝灯3.527711.02
