山东某高层办公楼扩建改造幕墙工程临时用电施工方案.doc

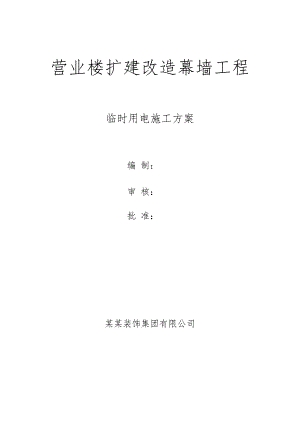

营业楼扩建改造幕墙工程临时用电施工方案编 制：审 核： 批 准：某某装饰集团有限公司目 录一、 工程概况及编制依据 二、施工现场临电线路布置 三、现场用电负荷四、主要供电回路电缆截面的计算与选择 五、配电箱与开关箱的选择及设置 六、电缆的选择及要求七、接地与接地装置八、配电箱的接线和照明装置九、安全电压及电动工具要求十、现场临时用电安全措施十一、电气防火措施十二、临时用电的验收和检测一、 工程概况及编制依据本工程位于青岛市山东路19号，由中国农业银行青岛分行投资建设。幕墙工程设计分为明框玻璃幕墙、半隐框玻璃幕墙、幕墙窗、石材幕墙、钢结构点式玻璃连廊以及首层入口大门石材圆柱、少量铝板、防火玻璃幕墙和防火窗等零星项目。一期扩建楼裙楼为4层，二期改造楼裙楼为3层，幕墙最大高度为67.30m，幕墙工程总面积约12000 M2。为保障施工现场的正常用电、安全运行，防止事故的发生，依据行业标准JGJ46-2005施工现场临时用电安全技术规范和JGJ59-99建筑施工安全检查标准的要求及相关规定，结合本工程的具体特点制定本临时用电施工方案。二、施工现场临电线路布置1、经实际现场勘查，营业楼扩建改造工程现有办公楼已经有一处变配电所，室内设有10KV的630KVA变压器, 变配电室出线回路较多。2、施工现场生产用电布置根据工程需要，从营业楼扩建改造工程现有的变配电室低压柜引出1个回路的电缆至施工现场，并在低压柜内设置单独计量表。沿建筑物东侧引至工地南门的一级总配电箱，总箱内总开关额定电流600A，变配电所至此箱的电缆采用架空敷设，规格为VV-3×120+2×70，再从一级总配电箱引出4个回路，其中3个回路至6层二级箱F1、F2和F3作为吊篮用电，电缆规格均为VV-3×70+2×35，另一回路至加工区作为加工区配电箱用电， 三、现场用电负荷 1、施工现场拟设置塔吊篮30部、电焊机、切割机等机具设备以满足施工要求。2、现场主要用电设备总容量负荷计算根据施工组织设计要求，本工程主要配备以下用电设备：主要工具一览表序号机具名称规格型号单位数量功率（KW）备注1吊篮台30222切割机台13.23电焊机BXL-300台2134冲击钻DX1-250A台40.3255678910用电设备总容量(Pe) Pe=690.5KW用电设备的计算负荷需要系数Kx=0.65,COS=0.75P30=Pe×Kx=690.5×0.65=448.8KWS30=P30 / COS=448.8/0.75=598.4(KVA)I30= P30*1000/ （ 3 *V*COS）=448.8*1000/（1.732*0.75*380）=909.2A3、通过以上计算，原银行配电室内变压器完全能够满足施工现场临时用电的需要。四、主要供电回路电缆截面的计算与选择1、现场供电保护方式采用三级配电、两级保护、三相五线制供电。按建设部要求使用五芯电缆，所有配电柜、箱均采用建委推荐的合格产品。线路敷设、配电柜（箱）的安装均按规范执行。2、从10KV变配电室至Z1回路电缆截面的计算与选择根据现代建筑电气设计实用指南,应选用VV3×120+2×70的电缆,采用架空方式，因线路较短不需要复核其压降情况。其他回路电缆截面的计算与选择方法同上。3、生活区电缆截面的计算与选择从Z总中引出3个回路供至办公区和生活区，每个回路电缆规格为VV-3×16+2×10。五、配电箱与开关箱的选择及设置1、配电箱选用，必须使用省建委推荐标准电箱，一些特殊要求的推荐产品无此型号的，可以自行制作或同有关厂家单位联系改装制作，但必须符合JGJ46-88规范要求，严禁使用劣质，无质量保证的电器，尤其是要注意漏电断路器的质量。2、现场箱体的设置，环境要求应符合JGJ46-88的要求。2.1配电箱、开关箱应采用铁质或优质绝缘材料制作，装设应端正、牢固；移动式配电箱、开关箱应装设在固定的支架上。固定式配电箱、开关箱的下底与地面的距离易大于1.3m小于1.5m ，下面应设置操做人员的绝缘垫；移动式配电箱、开关箱的下底与地面的距离易大于0.6m 小于1.5m。2.2动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力和照明分路设置，开关箱箱体的导线进出线口一律设在箱体的下底面，并将导线固定成束并作防水弯，不得承受导线自重以外的拉力，所有配电箱、开关箱设在干燥通风及常温场所。2.3分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不宜超过3米。2.4所有配电箱与开关箱必须有门、有锁、有防雨、防尘等措施；配电箱与开关箱内的电器应紧固在电器安装板上，不得歪斜、松动；配电箱与开关箱的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。2.5在同一配电箱内，动力和照明线路应分别设置，配电箱应装设在干燥和无杂物的场所，周围应有足够二人同时工作的空间和通道。施工现场所有配电箱、开关箱均应在箱门上明晰的标注其编号、名称，并作分路标志，所有的配电箱、开关箱在使用过程中必须按照下列操作顺序：送电顺序：总配电箱分配电箱开关箱；停电顺序反之。所有的配电箱，开关箱应配锁，配电箱和开关箱应有专人负责。2.6开关电器必须是合格电器，必须完整无损，动作可靠，绝缘良好，严禁使用任何破损电器，每台用电设备应有专用开关箱，必须实行“一机一闸一保护”，严禁“一闸多用”开关箱的开关电器的额定值应与用电设备额定容量相适应。 容量大于5KW的动力电器应采用自动开关电器或降压启动装置控制，严禁用其它金属代替熔丝。2.7焊接机械应设在防雨和通风良好的地方，焊接现场不准堆放易燃易爆物品。电焊机的一侧电源线长度应不大于5米，进线处必须设置防护罩，使用焊接机械，必须按规定穿戴防护用品，焊接机械的二侧线宜采用YH型橡皮护套铜芯多股软电缆，电缆的长度应不大于3米。2.8工地使用的漏电保护器要严格把好采购关，要选用通过部级，省级产品，要选用技术先进，质量可靠的产品。保证接线正确所有施工现均采用电流动作型漏电保护器按结构型式有4极、3极、2极三种，其中4级漏电保护器为配电型，即可供动力用电3和照明用电2同时使用，又可单独使用控制用电设备。要根据供电方式和电源电压进行接线，接线时需分清相极和零线极。2.9漏电保护器应实行分级分段保护，形成最少二级的漏电保护网对施工现场临时用电的安全保护，规范规定配电箱和开关箱中两级漏电保护器的额定漏电动电流和额定漏电动作时间作合理配合，使用之具有分级分段保护的功能，总配电箱的动电流应不大于200mA，一般开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s；适用于潮湿场所，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。比如潜水泵、移动式震动器，手持电动工具动作电流应不大于15mA，所有漏电保护器的动作时间不得大于0.1S。3、现场必须做到三级配电，二级保护设备的控制，必须使用开关箱，严禁一闸多用。4、电焊机开关箱必须使用具有二次降压保护功能的漏电保护器，其动作特性最大电流时，空载电压不得大于36V。5、对配电箱、开关箱进行检修、维修时，必须将前一级的相应的开关分闸断电，并挂停电标志牌，严禁带电操作。本工地要求电工两人一组，一人操作，一人负责监护。六、电缆的选择及要求1、电缆的质量要求1.1施工现场所有的五芯电缆、四心电缆、三芯电缆，必须使用合格产品，其保护零线，必须有黄/绿双色明显标志。1.2所有电缆使用前必须使用500V绝缘摇表测试，电阻不得小于1M。1.3电缆的外皮有开裂、老化、磨损等现象不得使用。2、电缆的敷设安全措施2.1电缆干线应采用埋地敷设或者架空敷设，严禁沿地明敷，应避开机械损伤和介质腐蚀。2.2电缆在室外直接埋地敷设不低于0.6米，并且在电缆上下铺设不小于50毫米的细沙，然后覆盖砖等硬质保护层。2.3电缆线路穿越建筑物、构造物、道路、易损伤的场所，及引出地面从2米至底地下0.2米处，应加防护套管。2.4电缆接头应牢固可靠，应做到绝缘包扎，保护绝缘强度，不得承受张力。2.5电缆水平敷设宜沿墙和门口固定，最大弧度距地不得小于1.8米。2.6橡皮电缆架空时，应沿墙壁和电干架设，应采用绝缘子固定，严禁采用金属帮扎，固定点间距应保证橡皮电缆能承受电缆自重所带来的负荷，橡皮电缆的最大弧度不得小于2.5米。3、分箱至开关箱电源线均选用YC或YCH优质电缆，其截面选用均按额定电流110%选配，有220V回路的设备及开关箱均采用五芯电缆，电缆从地面引出或引入配电箱，均采用PVC电线管。4、开关箱至设备的负荷线选择：每个开关箱至设备的负荷电源线均选用YC或YCH优质电缆，其截面选用均按额定电流110%选配，并均采用PVC电线管或镀锌钢管保护，镀锌钢管应保护接地。5、电动机和手持电动工具，以及移动照明的电源线，必须采用无中间接头的多股铜芯、橡皮护套软电缆，并应具备专用保护零线，适用型号:YC、YCW、YHS。6、塔吊的负荷线，宜选用YC通用橡套软电缆，电缆必须使用五芯电缆。7、潜水泵必须采用YHS电缆，中间不允许有一接头。8、移动式震动机的负荷线，必须采用耐气候型的橡皮护套铜芯，多股软电缆，中间不得有接头。9、现场移动式照明负荷线，必须采用YHS型橡皮铜芯，多股软电缆，中间不得有接头。七、接地与接地装置1、接地接零保护所有用电设备的专用保护零线采用三相五线制、TNS系统供电，达到三级控制、两极保护，末端做重复接地，接地电阻值10。保护线为黄绿双色，截面积按037号文件规定来选用。各分箱必须做接地极，当S16mm2时，保护线和相线截面积相同。当16mm2<S350mm2时，保护线选用16mm2。当350mm2S时保护线为相线截面的1/2。2、变压器中性点直接工作接地，由建设方委托电业局负责设置，项目部配合日常维护检测。3、重复接地。根据JGJ4688要求，施工现场单项系统中，其重复接地不得小于3处，即总配电箱分配电箱开关箱（线路末端），其电阻不大于10欧姆，结合现场特点，在预埋电缆时同时埋入镀锌扁铁（3×50mm）长度不小于10m。分箱集中区域，用不小于12mm圆钢把接地体联接起来有利于电阻优化。接地引出线必须使用相应截面的黄/绿双色、多股铜芯线，接地极应有备用接地螺栓。4、所有工作接地、防雷接地、重复接地装置加引出极，必须使用扁钢或圆钢，严禁使用螺纹钢，引出极必须露出地面15cm以上，并采用相应的保护措施。八、配电箱的接线和照明装置1、总配电箱，与配电箱及开关箱的电源线负荷载，导线截面大于6 mm2的必须使用铜接线端子，所有保护零线，重复接地线，必须使用铜接线端子，并应有平坦片和弹簧垫片，做到可靠连接。九、安全电压及电动工具要求1、施工现场的安全电压使用等级为42V、36V、24V、12V、6V。当电气设备采用了24V及以上的安全电压时，必须采取防止直接接触带电体的保护措施。2、施工现场的安全电压等级，应根据使用场合、周围环境、使用方式等因素决定。
