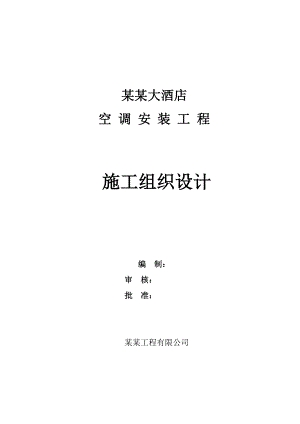

山东某高层大酒店空调安装工程施工方案.doc

某某大酒店空 调 安 装 工 程施工组织设计编 制：审 核：批 准： 某某工程有限公司第 一 章 编 制 依 据一、 设计文件1、 某某建科建筑设计院有限公司设计的某某大酒店通风设计说明图纸。2、 某某建科建筑设计院有限公司设计的某某大酒店设备材料表图纸。3、 某某建科建筑设计院有限公司设计的某某大酒店空调水系统平面图图纸。4、 某某建科建筑设计院有限公司设计的某某大酒店空调新风系统平面图图纸。5、 某某建科建筑设计院有限公司设计的某某大酒店空调水系统图图纸。6、 某某建科建筑设计院有限公司设计的某某大酒店新风机房大样图图纸。二、 采用的规范标准1、 采暖管道安装技术规定2、 空调安装技术监督规程3、 中国建筑安装质量检查手册4、 采暖与卫生工程施工及验收规范GBJ242-825、 通风与空调工程施工质量验收规范GB50243-20026、 通风管道技术规程JGJ141-2004 第二章工 程 概 况一、工程概况：某某大酒店空调安装工程，建筑面积41124，地下室面积4880.34，地上面积36243.7，建筑高度97.8m，其中地下层为车库，1-4层为裙房部分，主要为餐厅、多功能厅、会议室，2-23层为塔楼部分为酒店客房。1、整个工程包括风系统安装和水系统安装。2、水系统安装包括风机盘管、吊顶空调器安装以及管道、阀门、管件等安装。3、风系统安装分新风系统和排烟、送风、排气系统安装，安装内容包括送风机、排烟机、通风器安装和风道制作安装、风量调节阀门等安装。4、空气幕安装。5、水管道和风管道的保温及风口安装。6、空调系统调试和试运行。7、空调机房工艺系统安装。第 三 章施 工 方 案一、施工前准备计划（一）调查研究、收集有关资料1、勘查建筑施工现场，测量层高，结构梁高度，楼板厚度及有关管道井尺寸等资料，以上资料可作为确定支架及管道标高的依据。2、了解市场信息，对施工材料做到统筹安排，以保证进场材料质优价廉、三证齐全。3、人力资源：合理安排施工人员，以保证有足够的劳动力，使工程尽快完工。（二）技术资料准备1、为保证工程的顺序进行，安排技术人员阅读图纸，并提出合理建议和意见以供图纸会审。2、查阅各种技术资料，排查阅读时所出现的疑问；并提供各种技术资料以供图纸会审时用。3、综合以前空调施工经验，合理安排技术人员，施工人员，作好施工前准备工作。（三）施工现场准备1、进入现场前，提前与甲方、监理以及土建等各方取得联系，及时办理有关进场手续；签定协议，保证安全施工，给监理方提供所需资料，以备查验。2、将施工所用设备、工具及材料等，提前运往指定场地，并将“进场设备清单”交与有关方，签字认可后方可使用。3、为达到统一管理目的，所用设备经各方认定，必须达标，尤其是用电设备。4、提前与土建方联系，解决有关墙体预留洞及用电接线等问题。（四）施工现场人员的准备1、组建项目部根据工程规模、工期需要，组织施工经验丰富、工作效率高的领导机构，并配备施工员、质检员、安全员及材料员等管理人员，组建一支高素质、高效率的安装队伍。2、以现有劳动力为基础（必要时分工种类别，可适当调整、增加），按施工进度计划，统筹安排，成立各施工班组。二、施工方案根据本工程的施工特点，将工程划分为几个施工阶段：水管道及风道的支吊架制作安装、风道加工制作、风机盘管、吊顶空调器、排风机的安装；水系统管道安装；通风系统管道安装；水系统管道打压、冲洗及防腐；水系统及通风系统保温；风口安装；整体系统调试及试运行，具体施工方案如下：1、 吊顶空调器安装（1）吊顶空调器安装施工顺序为：施工准备电机检查调试空调器接帆布口空调器定位打眼安装空调器连接配管；供回水管与空调器用柔性软接相连,风管风口与空调器连接处处理严密牢固，具体工艺要求如下：A、 吊顶空调器在安装前应逐台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。B、 吊顶空调器安装前应逐台进行水压试验，试验压力为工作压力的1.5倍，定压后观察20-30min，不渗不漏为合格。C、 吊顶空调器应用双螺母紧固找平正。吊筋安装应牢固，位置符合设计要求和施工规范。D、 凝结水管道坡度必须符合设计要求和施工规范。E、 吊顶空调器与其连接风管连接安装必须牢固、严密、漏风量符合设计要求和施工规范。F、 吊顶空调器和管道连接后未经冲洗排污，不得投入运行，以防管道堵塞和损坏设备；冬季施工，吊顶空调器水压试验后必须立即将水排放干净，并进行吹管处理，以防冻坏管件、阀门和设备。G、 吊顶空调器运行前应清理托水盘内杂物，保证凝结水畅通。（2）质量标准：A、 吊顶空调器安装必须平稳牢固。B、 吊顶空调器与进出水管的连接必须用软接，严禁渗漏；供回水管道和凝结水管的坡度必须符合设计和验收规范要求，风管与风口的连接必须严密。（3）施工中注意问题：序号易出现质量问题防治措施1冬季施工易冻坏表面交换器试压后将空调器内的水放净2空调器运输易碰坏搬运时轻装轻卸3空调器表冷器易堵塞系统安装完毕先冲洗排污4空调器接水盘易堵塞运行前先清理盘内杂物（4）施工中采取的保护措施：A、空调器运抵施工现场后妥善保管，码放整齐。C、 冬季施工时，空调器水压试验后必须将水排放干净，并做吹管处理，以防冻坏设备。2、轴流式通风机安装A、基础验收：风机安装前先根据设计图纸对设备基础进行全面检查，在基础表面铲出麻面，以使二次浇筑的砼能与基础紧密结合。B、风机设备开箱检查：按设备清单核对叶轮、机壳和其它部位的主要尺寸、进出风口的位置方向是否符合设计要求，并做好检查记录。C、设备清洗：风机设备安装前，应将轴承传动部位及调节机构进行拆卸、清洗，装配后使其转动调节灵活。3、风道的制作安装（1）风系统排烟风管道采用镀锌钢板加工制作：（a） 材料要求：风管采用=0.6-1.2镀锌钢板，所使用的板材和型钢应具有出厂合格证明或质量鉴定文件，镀锌钢板表面应有镀锌层结晶花纹，并不得有裂纹、结疤、水印等缺陷。（b） 机具要求：风管制作所用机具如下：电冲剪、手动剪、咬口机、折方机、型钢切割机、台钻、手电钻、电气焊设备、不锈钢板尺、钢直尺、角尺量角器、划规、划针、洋冲、铁锤、木锤、拍板等。（c） 制作工艺I、工艺流程下料剪切倒角咬口制作折方成型选料 铆法兰方法兰下料焊接打眼冲孔翻边检验II、根据施工图纸和现场施工技术员的书面安全技术交底要求进行选材下料。III、板材剪切前必须进行下料的复核。复核无误后，按照划线形状用机械剪刀和手工剪刀进行剪切。IV、板材下料后在轧口之前，需用剪刀手工倒角。V、咬口连接选用型式：板材拼接采用单咬口，风管四角采用联合角咬口。咬口时手指距滚轮护壳5cm，手不准放在咬口面轨道上，扶稳板料。、咬口后的板料将画好的折方线放在折方机上，置于下摸的中心线。使用折方机应互相配合，并与折方机保持一定距离，以免被翻转的钢板碰伤。、折方后的钢板采用手工合缝，合缝时采用木锥，操作时用力应均匀，不宜过重。、方法兰划线下料时应注意使焊成后的法兰内径略大于风管的外径，用型钢切割机按线切断。、角钢下料调直后放在钻床上钻床上钻出铆钉及螺栓孔，孔距150mm，如采用8501阻燃密封胶作为垫料时，螺栓孔距可适当增大，但不得超达300mm。、冲孔后的角钢放在焊接平台上进行焊接，焊接时按各规格摸具卡紧。法兰用料选择：风管长边630mm，选用25×3法兰；风管长边800-1250mm，选用40×4法兰。、矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，其管段长度在1200mm以上时应采取加固框的方式进行加固。风管与法兰采用翻边铆接，铆接前先进行技术质量复核，合格后将法兰套在风管上，管段留出10mm左右的翻边量。翻边应平整，不应遮住螺孔，四角应铲平，不应出现豁口，以免漏风。铆钉、铆孔规模如下：铆钉5*10。（d） 安装工艺确定标高制吊架设置吊点安吊架风管 安装就位找平找正风管排列 法兰连接风管安装采用龙门吊架。吊架的横担采用角钢，吊杆采用圆钢和角钢。使用角钢吊杆目的是防止风管晃动。钢材切断前应进行冷矫正。钢材切断和打孔不得使用电气焊，必须使用切割机，吊杆圆钢应根据风管标高适当截取，套丝不宜过长。风管支吊架制作完毕后，应进行除锈，刷两遍防锈漆。钢材选用规格及间距要求如下：矩形风管长边尺寸承托角（mm）吊杆直径（mm）支架最大间距（m）40060040×40×583.5800100040×40×582.5安装支吊架：支吊架按风管的中心线对称安装，使用M10×60膨胀螺栓。风管安装，管路较长时，应在适当位置增设吊架，吊架不得安装在风口、阀门，检查孔等处。风管排列，法兰连接：法兰垫料不可挤入或凸入管内，以免增大流动阻力，增加管内积尘，法兰垫料应尽量减少接头，接头采用楔形连接，为了避免螺栓滑扣，紧螺栓时，就按十字交叉逐步均匀拧紧。连接好的法兰应以两端法兰为准，检查风管平直度。风管吊装：将风管连接至1020m左右，用倒链吊装，风管起吊时，应检查风管内表面和上表面有无重物，防止坠物伤人，严禁人员站在被吊风管的下方。对于较长风管、起吊风管应同步进行，首尾呼应，防止由于一头过高，中间风管法兰受力过大而造成风管变形。（e）安装质量标准：风管安装必须牢固，位置、标高和走向符合设计要求，部件方向正确，操作方便。支吊架的形式、规格、位置、间距及固定、防腐必须符合施工验收规范规定。风管的法兰连接对接平行、严密、螺栓紧固。螺栓露出长度适宜一致，同一管段的法兰螺母方向一致。风口安装位置正确，外露部分整齐美观，同一房间内标高一致，排列整齐。柔性短管松紧适宜，长度符合施工规范规定，无开裂和扭曲现象，帆布节应刷桐油或防火漆。允许偏差：风管水平度总偏差20mm；风口水平度5mm。（2）送风、排气风管材料为不燃超级矩形风管，按风道尺寸进行加工制作，安装同以上镀锌钢板风道。（3）风道在干管上预留温度、风量及湿度测定孔、以备调试用。（4）变风量空调器出口与主管的连接处加设防火调节阀；各新风风管支管设风量调节阀。（5）、风道中阀门的安装a) 阀门与风道之间用法兰连接,法兰之间用阻燃式弹性橡胶板作填料,法兰用L50×50×5角钢现场制作,螺栓孔眼用台钻钻孔严禁用气割吹孔.b) 各种阀门安装前应首先检查转动是否灵活,对于电动式阀门应事先通电检查开关是否灵敏,并标出阀柄的开关方向.4、水系统供、回水管道及凝结水管道安装（i）安装基本要求：（1）本系统管道冷冻水管材质要求：管径<DN80为热镀钢管，管径DN80为无缝钢管，冷凝水管道采用UPVC塑料管。（2）焊接时所用焊条应根据管材质量选择，一般选用E4303型，3.2mm条状焊条。 （3）安装从管道的一端开始，逐段安装，直至另一端，当从两端同时向中部会合时，对口应整齐。（4）严格按设计要求和规范规定施工，冷冻水干管i=0.003，供水管逆坡，回水管顺坡，凝结水支管i=0.01顺坡。（5）管道上的焊缝中心线与管子弯
