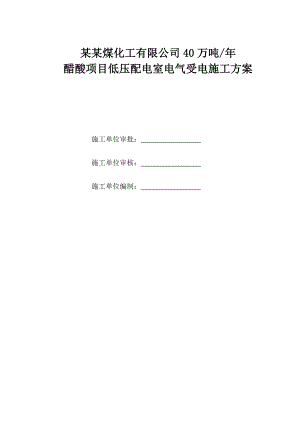

某某煤化工有限公司40万吨/年醋酸项目低压配电室电气受电施工方案施工单位审批： 施工单位审核： 施工单位编制： 目 录1 编制说明2 编制依据3 工程概况4 受电条件5 受电前检查6 受电7 安全保证措施8 组织结构1 编制说明为了确保某某煤化工有限公司40万吨/年醋酸项目醋酸变电所送变压器及低压柜送电安全特此编写该方案。2 编制依据某某煤化工有限公司40万吨/年醋酸项目低压变配电室电气施工图。电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范GB50173-90。电气装置安装工程高压电器施工及验收规范GBJ147-90。电气装置安装工程低压电器施工及验收规范GB50254-96电气装置安装工程母线装置施工及验收规范GBJ149-90。电气装置安装工程电气设备交接试验标准GB50150-2006。建筑电气工程施工质量验收规范GB50303-2002。电气装置安装工程电缆线路施工及验收规范GB50168-2006。电气装置安装工程接地装置施工及验收规范GB50169-2006。电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-2006。建设工程施工现场供用电安全规范GB50166-92。 3 工程概况某某煤化工有限公司40万吨/年醋酸项目位于河南省永城市，该变电所安装的电气设备主要有：2台6KV干式变压变压器，31台低压盘柜， 3套低压母线桥。 4 受电条件4.1土建施工结束，场地平整，门窗齐全，室内清洁，照明完好；4.2电气安装工程结束，线路连接正确、紧固，设备清洁；4.3变压器调试工作全部结束。微机保护单元整定、系统操作应正确、可靠，符合设计要求，接地装置应符合设计要求；4.4调试记录整理齐全，各种资料齐全；4.5电缆、设备耐压合格，符合国标GB50150-2006规范要求；4.6通讯设施、消防、安全措施齐全；4.7开关柜、开关室、变压器防火封堵符合设计要求；4.8变压器室、低压柜室拉好禁戒线，无关人员禁止进入受电现场。5 受电前检查内容5.1核查变压器、电缆实验数据交接试验数据符合GB50150-2006交接试验标准。5.2检查低压柜母线连接正确、绝缘符合要求。5.3变压器器身、开关室、开关柜内外应清洁，两端母线支柱瓷瓶、电压互感器设备表面应清洁，所有设备无坏损。5.4检查变压器TM1、TM2二次保护回路的动作正确性，报警信号、跳闸动作应正确可靠。5.5检查6kV高压开关AH09、AH20保护回路的动作正确性，各种保护，报警信号、跳闸动作应正确可靠。5.6同上级电站联络正常，各进线电源的上级馈出设备应正常。5.7各馈线线路绝缘检查合格。5.8向上级变电所提交书面报告申请受电，在申请报告上需签字的人为建设方代表、监理、设计、施工、设备制造厂家代表，同意送电时间（年、月、日）。5.9确保母联柜断路器处于分闸位置。6 受电6.1高压室操作人员得到醋酸变电所TM1变压器受电命令后，先将AH09高压柜小车推至工作位置；得到合闸命令后，合AH09高压柜断路器，对变压器TM1进行第一次冲击试验。观察变压器工作情况，并做好记录。第一次冲击受电后持续时间不应少于10min，励磁涌流不应引起保护装置误动。持续10min后高压室操作人员分AH09断路器，将小车退出至试验位置。6.2高压室操作人员得到醋酸变电所TM2变压器受电命令后，先将AH20高压柜小车推至工作位置；得到合闸命令后，合AH20高压柜断路器，对变压器TM2进行第一次冲击试验。观察变压器工作情况，并做好记录。第一次冲击受电后持续时间不应少于10min，励磁涌流不应引起保护装置误动。持续10min后高压室操作人员分AH20断路器，将小车退出至试验位置。6.3高压室操作人员得到醋酸变电所TM1变压器第二次受电命令后，AH09高压柜小车推至工作位置；得到合闸命令后，合AH09高压柜断路器，对TM1进行第二次冲击，观察变压器工作情况，并做好记录；持续受电5分钟后，高压室操作人员分AH09断路器，将小车退出至试验位置。6.4高压室操作人员得到醋酸变电所TM2变压器第二次受电命令后，AH20高压柜小车推至工作位置；得到合闸命令后，合AH20高压柜断路器，对TM2进行第二次冲击，观察变压器工作情况，并做好记录；持续受电5分钟后，高压室操作人员分AH20断路器，将小车退出至试验位置。6.3高压室操作人员得到醋酸变电所TM1变压器第三次受电命令后，AH09高压柜小车推至工作位置；得到合闸命令后，合AH09高压柜断路器，对TM1进行第三次冲击，第三次冲击后不断电，变压器空载运行24小时，每隔2两小时记录一次变压器工作情况。6.4高压室操作人员得到醋酸变电所TM2变压器第三次受电命令后，AH20高压柜小车推至工作位置；得到合闸命令后，合AH20高压柜断路器，对TM2进行第三次冲击，第三次冲击后不断电，变压器空载运行24小时，每隔2两小时记录一次变压器工作情况。受电完毕后，在带电区域做好警示标语“设备带电、禁止靠近”保证人身安全。7 安全保证措施7.1施工人员必须正确穿戴好劳保用品（包括戴好绝缘手套，穿绝缘鞋），并有专人监护。安全员应到场检查督促；7.2设置安全标牌，操作区域围安全绳；7.3 对不具备条件的线路，必须将线路脱离开关设备，并将高压开关柜内小车摇出放置“试验”位置，合上接地装置；7.4 高配室区域内无关人员严禁入内；7.5 高压室内应放置灭火装置，柜前应铺设绝缘垫；7.6 高配室一旦受电正常，应由业主负责值班、看管；7.7 受电人员现场安全施工联络组织体系。8组织结构8.1领导小组 组 长： 副组长： 组 员：8.2操作人员操作人：监护人：
