绿竹测量专项施工方案.doc

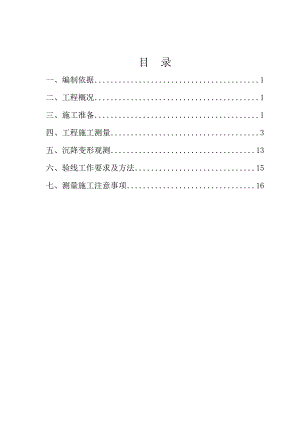

目 录一、编制依据1二、工程概况1三、施工准备1四、工程施工测量3五、沉降变形观测13六、验线工作要求及方法15七、测量施工注意事项16一、编制依据1.1工程测量规范及条文说明（GB500262007）1.2测绘局提供的工程测量成果报告书1.3疫苗新品种产业基地施工图纸二、工程概况工程名称：5#仓库等3项（疫苗新品种产业化生产基地项目）工程地点：位于北京市亦庄经济技术开发区内，博兴三路西侧；兴海路北侧建设单位：北京绿竹生物制药有限公司监理单位：北京京龙工程项目管理公司设计单位：信息产业电子第十一设计研究院科技工程股份有限公司仓库、动物房、动力站项目，地上2-3层楼，无地下室三、施工准备3.1场地准备本工程现场地势不是很平担，定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。3.2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量规范及条文说明（GB500262007）要求操作、保管及维护。测量仪器配备一览表序号测量仪器名称型号规格单位数量备注1全站仪台12水准仪台23卷尺50m把3经鉴定5m把54塔尺5m把25对讲机部86墨斗个33.3 技术准备3.3.1施测组织1)本项目部派专业测量人员成立测量小组，根据市勘测院提供的工程测量成果测定的坐标点和高程控制点进行施测,并按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度逐日安排，由组长根据项目的总体进度计划进行安排。2)测量人员及组成:测量负责人: 1名。测量员: 5名。3.3.2 技术要求1）所有参加施工测量人员、验线人员必须具备建筑行业相关知识且有丰富的测量经验，施工放线人员要固定，不能随便更换，如有特殊需要必须由项目总工同意后负责调换，以确保工程正常施工。2）测量人员必须熟悉图纸，了解设计意图，学习测量规范，充分掌握轴线、尺寸、标高和现场条件，对各设计图纸的有关尺寸及测设数据应仔细校对，必要时将图纸上主要尺寸摘抄于施测记录本上，以便随时查找使用。 3）测量人员测量前必须到现场踏勘，全面了解现场情况，复核测量控制点及水准点，保证测设工作的正常进行，提前编制施工测量方案。4）测量人员必须按照施工进度计划要求，施测方案，测设方法，测设数据计算和绘制测设草图，以此来保证工程各部位按图施工。3.3.3施测原则1）认真学习执行建筑规范，明确一切为工程服务，按图施工，质量第一的宗旨。2）遵守“先整体后局部”的工作程序，先确定“平面控制网”，后以控制网为依据，进行各细部轴线的定位放线。3）必须严格审核测量原始依据的正确性，坚持“现场测量放线”与“内业测量计算”工作步步校核的工作方法。4）测法要科学、简捷，仪器选用要恰当，使用要精心，在满足工程需要的前提下，力争做到省工、省时、省费用。5）定位工作必须执行自检、互检合格后再报检的工作制度。6）紧密配合施工，发扬团结协作、认真负责的工作作风。四、工程施工测量（一）平面控制网测设1.场区平面控制网布设原则（1） 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；（2）布设平面控制网首先根据设计总平面图，现场施工平面布置图见图1 所示；（3）选点应选在通视条件良好、安全、易保护的地方；（4）桩位用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。2场区平面控制网的布设及复测由于该工程占地面积较大，根据总平面图利用全站仪(测角1”，测距1+1PPM)，从高级起算点在场区布测一条十字型导线，然后采用极坐标法，定出建筑物纵横两条主轴线，经角度、距离校测符合点位限差要求后，作为主场区首级平面控制网（如下图所示）。地下室的平面控制应与主场区首级平面控制同时进行，并要进行相互校核。场区平面控制网的精度等级根据建筑变形测量规程JGJ/T8-97要求，控制网的技术指标必须符合表1 的规定。控制网的技术指标 表1等 级测角中误差( )边长相对中误差II 级±81/200003建筑物的平面控制网首级控制网布设完成后，建立建筑物平面矩形控制网建筑物平面矩形控制网悬挂于首级平面控制网上。（二）高程控制网建立1.高程控制网的布设原则（1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制网的建立是根据甲方提供的场区水准基点（至少应提供3 个），采用DS1 精密水准仪（精度1mm/km 往返测）对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。（2） 高程控制网的精度，采用三等水准的精度。（3） 在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设36 个月后，再进行联测，测出场区半永性点的高程，该点也可作为以后沉降观测的基准点。（4） 场区内至少应有3 个水准点，水准点的间距应小于1km，距离建筑应大于25m，距离回土边线应不小于15m。2. 高程控制将测量偏差控制在规范允许的范围内（层间测量误差控制±3mm 内，总高测量偏差小于15mm），及时准确地为工程提供可靠的高程基准点，紧密配合施工，指导施工。（1）平面高程控制网的施测。将甲方提供水准点复检合格后组成闭合环，采用双仪高法进行引测。（2）基准点埋深及形式。 图3 控制点做法在本工程中，水准点和平面控制点设在一起。如图下图所示。（3）测量器具配置。选用DS1水准仪一台，全站仪，5m 铟钢尺两把，50m 钢卷尺一把。（4）技术要求。水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：MW = 1 / (L WN)式中 MW高差全中误差，mm；W闭合差，mm；L 相应线路长度；N附合或闭合路线环的个数。采用二等水准测量，具体要求 表2。水准仪型号观测次数视线长度(m)水准尺前后视距差前后视距差累计(m)视线离地面最小高度(m)读数误差(mm)一测站高差较差（仪高法）(mm)闭合差(mm)n 为测站L 为公里数SD1往返各次一不大于50铟钢尺1305不大于0.50712L1/2(n<15)或3n1/2（5）成果的处理及复测周期。每一测站观测成果应于观测时直接记录于三、四等水准测量手薄中，不得记于其他纸张上最后进行转抄，每一测站观测完毕，立即进行计算和校核，各项校核数据都在规范允许范围内，方可将仪器转入下一站。由于本工程水准网较简单，只进行简单的高差改正即可。各高程基准点的复测工作，每一月进行一次。（6）标高点的竖向传递。用水准仪、塔尺及钢尺等沿塔吊立杆、电梯井内壁或内控点预留孔洞进行传递，在每层弹出500mm 线作为放样窗台、门洞、钢结构等的基准。（7）各分项工程高程控制。1）钢筋工程。利用往返观测将工作基点的引测至柱竖向钢柱上，此项工作的精度不得低于水准网的精度要求，此工作经复测无误后，交给工长作为整个施工层标高控制的依据。工长在进一步引测过程中，层间偏差值不得超过±3mm 的要求。 现场标高点用红或蓝胶带纸进行标识应注意胶带纸上下边的统一。 在绑扎门窗洞口过梁时， 可用5m 钢卷尺将标高再向上传递， 拉尺过程中应保持立筋垂直，以免造成立筋垂直偏差过大， 而导致出现过梁钢筋偏低的质量问题。工长在过程控制中，应注意检查以下部位标高情况：梁接头钢筋的顶标高，看钢筋是否有保护层，锚入本楼层的墙筋顶标高，电梯井下口上部筋顶标高等。2）模板工程。板底模支设高度是依据测设于脚手架立杆的标高点，所以测设脚手架立杆的标高点是模板工程标高控制的着重点。测设时可选择位于满堂脚手架的角点、中间点底部稳定可靠、垂直的立杆，将标高测设其上，扶尺人员注意标高的上方是否有扣件、横杆阻碍标高点向上的传递。然后用红或蓝胶带纸做统一的标识。测设完毕后可沿立杆向上传递，定出水平杆的标高点，利用细线将各标高点连线，检查合格后（连线应重合，偏差值小于3mm），可将此细线作为其他脚手架搭设的依据。待部分模板铺设完成后，可将水准仪架设其上，检查模板面标高、平整度以及相邻两块模板的高低差。若发现问题，现场改正，直至符合表3 的要求。现浇结构模板安装允许偏差值 表3底模上表面标高相邻两板表面高差表面平面度（2m）±3mm2mm3mm工长在过程控制中，应注意检查以下部位标高情况：吊模侧模底标高，外墙模板标高是否低于混凝土顶面标高，跨度不小于4m。梁、板跨中标高是否按要求起拱，电梯井底模，焊接预埋件标高高差等。3）混凝土工程。工作重点：控制板混凝土顶面标高。待板底模铺设完成后，即可将水准仪架设其上，将距混凝土面500mm 的控制标高测设在剪力墙竖筋及暗柱立筋上，测设标高的数量应保证每面墙上有一标高点。混凝土浇筑过程中，应随时将各标高点拉线，检查找平，此外工作面上也架设一台激光扫平仪随时动态地进行监控，发现问题，及时改正，将混凝土顶面标高偏差值控制在±10mm 以内。4）室内工程。室内地坪面积较大，施测时可将建筑500 标高沿内墙每35m 测设一点以及柱侧面上，后弹墨线红油漆标识，室内地面在1.5m×1.5m 方格网上做灰饼。浇筑地面时也可架设一台激光扫平仪随时动态地进行监控，发现问题，及时改正，将混凝土顶面标高偏差值控制在±10mm 以内。（三） ±0.000 以下施工测量1. 轴线控制桩的校测（1） 在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移而影响到正常施工及工程施测的精度要求。（2）采用全站仪(测角1”，测距1+1×106)，根据首级控制进行校测。校测无误后，再根据轴线控制网对其承重的桩基础进行检测，符合桩基础施工规范要求后方可进行下步工作，否则应将检测结果报有关技术部门及监理单位。2轴线投测方法（1）首先依据场区平面轴线控制桩和基础开挖平面图，测放出基槽开挖上口线及下口线，并用白石灰撒出。当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并打控制桩指导开挖。（2）待垫层、底板打好后，根据基坑边上的轴线控制桩，将J2-JDE 经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2 条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其他相应的设计轴线及细部线。并弹墨线标明作为支模板的依据。模板支好后，应用两经纬仪架设在两条相互垂直的轴线上检查上口的位置。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm。 对电梯井
