满堂红脚手架专项施工方案.doc

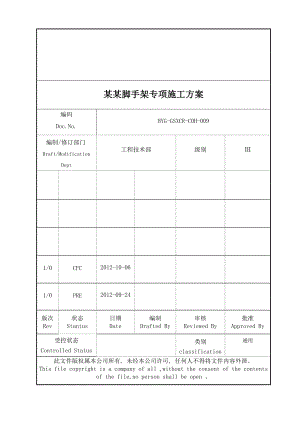

某某脚手架专项施工方案编码Doc.No.HYG-GSXCR-C0H-009编制/修订部门Draft/Modification Dept工程技术部级别1/0CFC2012-10-061/0PRE2012-09-24版次Rev状态Stantus日期Date编制Drafted By审核Reviewed By批准Approved By受控状态Controlled Status类别classification通用此文件版权属本公司所有, 未经本公司许可, 任何人不得将文件内容外泄。This file copyright is a company of all ,without the consent of the contents of the file,no person shall be open 。修 订 记 录版次日期章节页数修订依据1、编制依据1.1建筑施工计算手册；1.2钢结构设计规范GB50017-2003；1.3建筑结构荷载规范GB50009-2001；1.4建筑施工脚手架实用手册；1.5建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；1.6电力建设安全工作规程DL5009.1-2002；1.7本公司制定的编制施工组织设计、施工方案管理办法；3、某某脚手架设计3.1设计概况A： 培训中心及档案馆B区报告厅前台2-182-4区域、模拟陈列区2-92-10、2-122-13区域以及C区庭院3-63-7、3-113-13区域 ，根据现场高度需搭设的"某某"脚手架体系为:高度10.5m，分7步，步距1.5m,立杆间距1.2×1.2m。架体高宽比2.0，结构跨数不少于4-5跨。B： 综合办公楼千人报告大厅前门厅部位，根据现场高度需搭设的"某某"脚手架体系为:高度9.6m，分6步，步距1.6m,立杆间距1.2×1.2m。架体高宽比2.0，结构跨数不少于4-5跨。3.2立杆轴向压力设计值计算作用于支架的荷载包括静荷载和活荷载。A. 静荷载标准值包括以下内容：(1)脚手架钢管的自重()：NG1 = 0.149KN/m×10.500m=1.565KN(2)栏杆的自重(KN)：NG2 = 0.170KN/×1.200m×1.200m=0.245KN(3)脚手板自重(KN)：NG3 = 0.350KN/×1.200m×1.200m=0.504KN(4)堆放荷载(KN)：NG4 = 2.000KN/×1.200m×1.200m=2.880KN经计算得出，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 5.194KN。B. 静荷载标准值包括以下内容：(1)脚手架钢管的自重()：NG1 = 0.149KN/m×9.600m=1.430KN(2)栏杆的自重(KN)：NG2 = 0.170KN/×1.200m×1.200m=0.245KN(3)脚手板自重(KN)：NG3 = 0.350KN/×1.200m×1.200m=0.504KN(4)堆放荷载(KN)：NG4 = 2.000KN/×1.200m×1.200m=2.880KN经计算得出，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 5.059KN。活荷载为施工荷载标准值产生的荷载。A. 经计算得出，活荷载标准值NQ = 2.000KN/×1.200m×1.200m=2.880KNB. 经计算得出，活荷载标准值NQ = 2.000KN/×1.200m×1.200m=2.880KN不考虑风荷载时,立杆的轴向压力设计值计算公式A. N = 1.2NG + 1.4NQ=1.2×5.194+1.4×2.880=10.265KNB. N = 1.2NG + 1.4NQ=1.2×5.059+1.4×2.880=10.103KN3.3立杆的稳定性计算A. 立杆的稳定性计算公式：本工程钢管按48×2.5mm来进行校核。 其中 N 立杆的轴心压力设计值，N = 10.265KN； 轴心受压立杆的稳定系数,由长细比 l。/i 查表得到；i 计算立杆的截面回转半径 (mm)；i = 0.25×(48²+43²)½=16.1mm；A 立杆净截面面积 (mm2)； A = 3.14×(48²43²)/4=357.2mm2； 钢管立杆抗压强度计算值 (N/mm2)；f 钢管立杆抗压强度设计值，f = 205.00N/mm2；l。 计算长度 (m)；l。= (h+2a)，h 步距；h=1.5m；a 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.10m；l。=1.5+2×0.10=1.7m；=l。/i=1.7×1000÷16.1=105.6；由值查表得=0.503； 计算结果： = 10.265*1000/(0.503×357.2)=57.132 N/mm2， < f= 205.00N/mm2 。B. 立杆的稳定性满足要求!立杆的稳定性计算公式：本工程钢管按48×2.5mm来进行校核。 其中 N 立杆的轴心压力设计值，N = 10.103KN； 轴心受压立杆的稳定系数,由长细比 l。/i 查表得到；i 计算立杆的截面回转半径 (mm)；i = 0.25×(48²+43²)½=16.1mm；A 立杆净截面面积 (mm2)； A = 3.14×(48²43²)/4=357.2mm2； 钢管立杆抗压强度计算值 (N/mm2)；f 钢管立杆抗压强度设计值，f = 205.00N/mm2；l。 计算长度 (m)；l。= (h+2a)，h 步距；h=1.6m；a 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.10m；l。=1.6+2×0.10=1.8m；=l。/i=1.8×1000÷16.1=111.8；由值查表得=0.423； 计算结果： = 10.103*1000/(0.423×357.2)=66.865 N/mm2， < f= 205.00N/mm2 。立杆的稳定性满足要求!4、技术要求4.1原材料要求1）脚手架材料进场和搭设前均需检查验收。2）不符合质量要求的材料不准进场，未经检查修复的杆件不准上架。3）钢管脚手架使用外径48.3mm，壁厚3.6mm的钢管，其质量应符合现行国家标准碳素结构钢（GB/T700)中Q235-A级钢的规定；禁止使用严重锈蚀、弯曲变形或有裂纹的钢管，钢管的壁厚应定期测定，钢管外表面锈蚀深度不大于0.18mm。4）钢管脚手架的扣件必须符合建设部颁发的钢管脚手架扣件标准的要求；严禁使用无出厂合格证明的产品，严禁使用脆裂、变形或滑线的扣件；扣件的规格型号必须与钢管匹配。扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准钢管脚手架扣件GB 15831的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。4.2构造及施工要求1）脚手架基础：满堂装饰脚手架搭设于砼垫层之上，不存在软地基。2）立杆： 脚手架立杆步距1.7m，立杆间距1.0*1.0m。脚手架必须在离底座不大于200mm处，设置纵横向扫地杆。扫地杆采用直角扣件与连墙件固定。立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。脚手架内侧立杆离开结构面一般为350mm。 立杆接头应交错布置，两根相邻立杆接头不设在同一步内，同步内隔一立杆接头的在高度方向错开的距离不小于500mm，并且各接头中心至主节点的距离不宜大于600mm。立杆搭接长度不小于1m，并采用三个（二个以上）旋转扣件固定，扣件端部与杆端距离不少于100mm。3） 水平杆： 水平杆步距均不大于1.8m，长度不宜小于3跨。 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨。纵向水平杆接长应采用对接扣件连接或
