母杜柴登煤矿回风立井临时改绞施工组织设计.doc

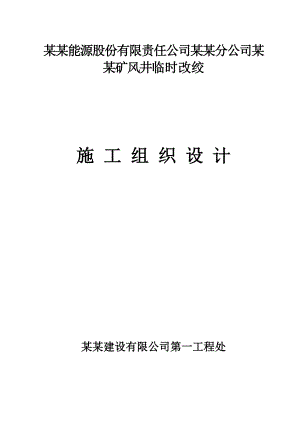

某某能源股份有限责任公司某某分公司某某矿风井临时改绞施 工 组 织 设 计某某建设有限公司第一工程处目录1. 工程概况及特点31.1 工程概况31.2 工程特点32. 改绞方案32.1 改绞总体方案32.2井筒布置方案72.3 主要技术参数82.4 管路、线路悬吊及固定方式82.5 改绞后的主要系统83.施工前准备103.1 技术准备103.2 施工现场准备113.3 人员、设备材料准备114. 施工工序及主要施工方法124.1 施工工序124.2 构件加工124.3 主要项目施工方法145. 施工进度及工期保证措施235.1 施工工期235.2工期保证措施236. 劳动组织257. 质量保证措施257.1 质量方针257.2 质量目标257.3 质量标准267.4 质量保证措施268. 安全保证措施268.1 安全管理措施268.2 地面安全管理规定268.3 井筒施工安全管理规定279. 文明施工及环境保护2810.主要施工设备、机具、材料291. 工程概况及特点1.1 工程概况 1.1.1某某井田位于呼吉尔特矿区的东南部，呼吉尔特矿区位于内蒙古自治区某某市东胜煤田的西南部，行政区划隶属某某市乌审旗图克镇管辖。井田的东部边界以外13km处有G210国道呈南北向通过，经G210国道向南可到达陕西省榆林市，向北可到达某某市东胜区。井田北部东（胜）乌（海）铁路距离本井田约50km，是本矿区主要的煤炭外运通道之一，该铁路西连包兰铁路的乌海市，东连包神铁路、新包西铁路和准东铁路，进而与神黄铁路、大秦铁路干线连通。目前矿区内新（街）恩（格阿娄）铁路已经完成规划并准备实施建设，其中大牛地站距离本井田北部边界仅3km。东胜区距离本井田约180km，东胜区是某某市政治、经济、文化、通信中心和重要的交通枢纽，交通网络四通八达。东胜区北通包头市108km，西达乌海市360km，东抵准格尔旗薛家湾镇120km。 1.1.2回风立井井口位于工业场地内，井口坐标为X=4301778.106m，Y=36627307.743m，井口标高+1290.4m，马头门底板标高+638.143m，井底标高+611.443m，井筒深度679.37m,净直径6500mm，净断面积33.2m2，设计井壁采用双层钢筋混凝土结构。1.2 工程特点 某某矿井二、三期工程量较大，回风立井临时改绞还需考虑主井筒永久装备期间矿井二、三期工程的施工，保证较大的提升能力。为满足二、三期工程施工需要，与其配套的其他系统，如提升、供电、压风、通风、排水、信号等项目均应在临时改绞时予以同步形成，同时井下要施工部分临时措施巷道。2. 改绞方案2.1 改绞总体方案 回风立井落底后，施工完井下措施工程，再进行井筒内永久管路、梯子间装备， 回风立井临时改绞采用箕斗提升。即采用2JK-3.6/15.5型绞车配一对9t箕斗。选型计算如下：2.1.1提升钢丝绳选择校核钢丝绳的最大悬垂高度H0=Hsh+Hj=706m 取710mHsh 井筒深度680米Hj 井口水平至天轮平台高度25.97米，取26米.提升物料荷重 Q=KmVchrg =0.9×9×1000=8100kgKm 装满系数 0.9Vch 装载容积9m3，箕斗容积10 m3rg 松散重量 1000kg/m3提升容器自重 QZ= 6000kg提升钢丝绳终端荷载 Q0=Q+Qz+Q绳=81006000+515019250kg钢丝绳单位长度重量Ps（kg/m）Ps=Q0/（110B/ma-682）=7.37kg/m 式中B 钢丝绳钢丝的抗拉极限强度 177kgf/mm2 钢丝绳安全系数 7.5根据钢丝绳厂家提供的数据选择钢丝绳型号为18×7-44-1770 PsB=7.55kg/m以最大终端载荷验算提升钢丝绳安全系数 m=Qd/（Q0+H0PSB）ma Qd 钢丝破断拉力总和 146479kgf 则m=146479/（14100+682×7.55）=7.6>7.5经计算选用钢丝绳做提升绳符合安全规程规定。
