模板施工方案2.doc

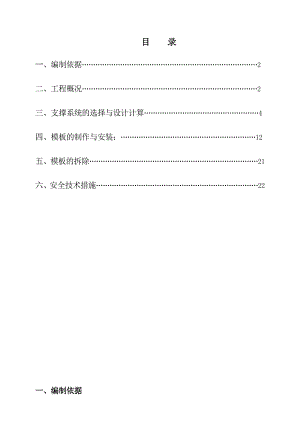

目 录一、编制依据2二、工程概况2三、支撑系统的选择与设计计算4四、模板的制作与安装：12五、模板的拆除21六、安全技术措施22一、编制依据1、建筑施工大全2、建筑施工安全检查标准3、河北省建筑施工安全检查标准实施细则4、施工图纸及施工组织设计二、工程概况（一）基本概况 序号项 目内 容1工程名称中筑华好·汤河国际（一期）施工（一标段）2工程地址长江东道以北、原秦棉纺织有限责任公司北厂区3设计单位秦皇岛市建筑设计院4建设单位秦皇岛中筑华好房地产开发有限公司5监理单位中冶京诚（秦皇岛）工程技术有限公司5质量监督秦皇岛市开发区质量监督站6施工单位秦皇岛市政建设集团有限公司7建筑功能2#、3#楼为住宅，局部为战时人防配套工程；其余为配套工程及地下车库 8工期要求630天9质量要求合格（二）建筑设计概况 序号项 目内 容中筑华好·汤河国际（一期）施工（一标段） 2#3#28#二层地下车库地下换热站地下消防泵房及其它1建筑面积33947340011788145671984802建筑物高度97.95m97.95m12.5m7.4m3层数-3/33-3/333-24标准层高奇数2.9m2.9m/偶数层3.0m3.0m5±0.00标高8.2m8.2m8.5m6.1m8.5m8.5m6防水等级屋面防水等级级；地下防水等级级；7耐火等级地下为一级，地上为一级8防水地下室3mm+3mm厚SBS防水卷材及钢筋混凝土自防水两道防水 卫生间聚氨酯涂膜防水屋面3mm+3mm厚防水卷材地下车库地下车库采用4mm厚SBS防水卷材及钢筋混凝土自防水。9砌 体蒸压加气混凝土砌块 10装饰门窗断桥铝合金三玻双中空玻璃门窗内装修作法混合砂浆面层；车库水泥砂浆白色墙面外装修作法干挂石材、涂料楼地面水泥砂浆地面、陶瓷地砖、花岗石、车库细石混凝土地面、水泥砂浆地面（三）结构设计概况 序号项 目内 容中筑华好·汤河国际（一期）施工（一标段）1土质情况地基持力层为强风化混合花岗岩层(6)2场地类别类3基础型式2#、3#楼及二层地下车库为筏板基础；其余为独立基础4结构形式住宅为剪力墙结构；地下车库为框架结构； 5结构安全等级二级6地基基础设计等级2#、3#楼及地下车库为甲级；其它为丙级； 7建筑抗震设防类别丙类8抗震设防烈度75度9混凝土强度等级多层高层车库基础垫层C15C15C15基础 C30C40C40 剪力墙、梁板柱及楼梯C30C40C35C30C25C30过梁、圈梁、构造柱C25C25C25三、支撑系统的选择与设计计算（一）车库模板计算 计算参数: 模板支架搭设高度为2.7m， 立杆的纵距 b=0.60m，立杆的横距 l=0.60m，立杆的步距 h=2.00m。 面板厚度50mm，剪切强度115.0N/mm2，抗弯强度200.0N/mm2，弹性模量206000.0N/mm2。 木方40×90mm，间距300mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。 模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载2.50kN/m2。 扣件计算折减系数取1.00。 图1 楼板支撑架立面简图 图2 楼板支撑架荷载计算单元 按照规范4.3.1条规定确定荷载组合分项系数如下： 由可变荷载效应控制的组合S=1.2×(25.10×0.50+0.30)+1.40×2.50=18.920kN/m2 由永久荷载效应控制的组合S=1.35×24.00×0.50+0.7×1.40×2.50=18.650kN/m2 由于可变荷载效应控制的组合S最大，永久荷载分项系数取1.2，可变荷载分项系数取1.40 采用的钢管类型为48×3.5。 1、模板面板计算 面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。 考虑0.9的结构重要系数，静荷载标准值 q1 = 0.9×(25.100×0.500×0.600+0.300×0.600)=6.939kN/m 考虑0.9的结构重要系数，活荷载标准值 q2 = 0.9×(0.000+2.500)×0.600=1.350kN/m 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 60.00×5.00×5.00/6 = 250.00cm3； I = 60.00×5.00×5.00×5.00/12 = 625.00cm4； (1)抗弯强度计算 f = M / W < f 其中 f 面板的抗弯强度计算值(N/mm2)； M 面板的最大弯距(N.mm)； W 面板的净截面抵抗矩； f 面板的抗弯强度设计值，取200.00N/mm2； M = 0.100ql2 其中 q 荷载设计值(kN/m)； 经计算得到 M = 0.100×(1.20×6.939+1.40×1.350)×0.300×0.300=0.092kN.m 经计算得到面板抗弯强度计算值 f = 0.092×1000×1000/250000=0.368N/mm2 面板的抗弯强度验算 f < f,满足要求! (2)抗剪计算 可以不计算 T = 3Q/2bh < T 其中最大剪力 Q=0.600×(1.20×6.939+1.4×1.350)×0.300=1.839kN 截面抗剪强度计算值 T=3×1839.0/(2×600.000×50.000)=0.092N/mm2 截面抗剪强度设计值 T=115.00N/mm2 抗剪强度验算 T < T，满足要求! (3)挠度计算 v = 0.677ql4 / 100EI < v = l / 250 面板最大挠度计算值 v = 0.677×6.939×3004/(100×206000×6250001)=0.000mm 面板的最大挠度小于300.0/250,满足要求! (4)2.5kN集中荷载作用下抗弯强度计算 经过计算得到面板中间跨支座最大弯矩计算公式为 M = 0.1Pl+0.1ql2 面板的计算宽度为8100.000mm 集中荷载 P = 2.5kN 考虑0.9的结构重要系数，静荷载标准值 q = 0.9×(25.100×0.500×8.100+0.300×8.100)=93.677kN/m 面板的计算跨度 l = 300.000mm 经计算得到 M = 0.100×0.9×1.40×2.5×0.300+0.100×1.20×93.677×0.300×0.300=1.106kN.m 经计算得到面板抗弯强度计算值 f = 1.106×1000×1000/250000=4.425N/mm2 面板的抗弯强度验算 f < f,满足要求! 2、纵向支撑钢管的计算 纵向钢管按照均布荷载下连续梁计算，截面力学参数为 截面抵抗矩 W = 5.08cm3； 截面惯性矩 I = 12.19cm4； 2.1.荷载的计算 (1)钢筋混凝土板自重(kN/m)： q11 = 25.100×0.500×0.300=3.765kN/m (2)模板的自重线荷载(kN/m)： q12 = 0.300×0.300=0.090kN/m (3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)： 经计算得到，活荷载标准值 q2 = (2.500+0.000)×0.300=0.750kN/m 考虑0.9的结构重要系数，静荷载 q1 = 0.9×(1.20×3.765+1.20×0.090)=4.163kN/m 考虑0.9的结构重要系数，活荷载 q2 = 0.9×1.40×0.750=0.945kN/m 2.2.抗弯强度计算 最大弯矩 M = 0.1ql2=0.1×5.11×0.60×0.60=0.184kN.m 最大剪力 Q=0.6×0.600×5.108=1.839kN 最大支座力 N=1.1×0.600×5.108=3.372kN 抗弯计算强度 f=0.184×106/5080.0=36.20N/mm2 纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求! 2.3.挠度计算 三跨连续梁均布荷载作用下的最大挠度 V=(0.677×4.145+0.990×0.000)×600.04/(100×2.06×105×121900.0)=0.145mm 纵向钢管的最大挠度小于600.0/150与10mm,满足要求! 3、板底支撑钢管计算 横向支撑钢管按照集中荷载作用下的连续梁计算 集中荷载P取纵向板底支撑传递力，P=3.37kN
