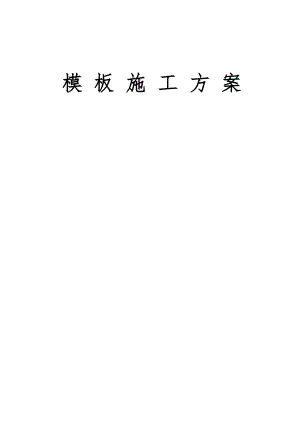

模 板 施 工 方 案目 录一、工程概况3二、编制依据4三、施工方法5四、安全操作注意事项 44模板工程专项施工方案一、工程概况工程名称：xxx小区8#、10#、11#、12#楼建设单位：xxxx房地产开发公司设计单位：xx监理单位：xx施工单位：xx公司结构结构形式：钢筋混凝土框架结构本工程地上七层，一层为车库，层高3.6米，二至七层为住宅，层高4.75米，±0.000相当于绝对标高100.4米。建筑物总高度35.7m。总建筑面积21162平方米，其中8#、10#楼建筑面积各为4228.58平方米，11#、12#楼建筑面积各为6352.37平方米，基础形式为独立桩承台、超流态混凝土灌注桩。本工程耐火等级为二级，抗震设防烈度为6级，设计合理使用年限为50年。本工程为节能设计，外墙100厚苯板和200厚陶粒混凝土砌块保温节能体系，内墙采用100、200厚陶粒混凝土空心砌块，外窗采用单框三玻中空节能塑钢窗,屋面为保温节能屋面。二编制依据1、xx小区8#、10#、11#、12#楼施工图纸、施工合同。2、该工程所涉及的主要的现行国家或行业规范、标准等：序号标 准 名 称现 行 代 号1工程测量规范GB50026-20072建筑工程施工质量验收统一标准GB50300-20013混凝土外加剂应用技术规范GB50119-20114建筑机械使用安全技术规程JGJ33-20015施工现场临时用电安全技术规范JGJ46-20056建筑施工安全检查标准JGJ59-20117建筑施工高处作业安全技术规范JGJ80-19918建筑工程冬期施工规程JGJ104-20119建筑施工扣件式钢管脚手架安全技术规范JGJ130-201110混凝土泵送施工技术规程JGJ/T10-201111黑龙江省建筑工程施工质量验收统一标准DB23/711-200312黑龙江省建筑安装工程施工技术操作规程（模板工程）DB23/T709-200213黑龙江省建筑安装工程施工技术操作规程（脚手架工程）DB23/T709-200214黑龙江省建筑工程资料管理标准DB23/1019-200615建筑工程施工质量评价标准GB50411-200716施工现场环境卫生标准JGJ-106-200517建设工程质量管理条例国务院令第279号3、工程建设标准强制性条文房屋建筑部分。三、施工方法本工程基础承台模板采用砖砌外模，剪力墙、柱、天棚梁、板模板均采用1830Î915Î15多胶合板作模板，所用的模板应保证结构和构件各部位几何尺寸位置的正确，要具有足够的强度、刚度和稳定性，能可靠的承受新浇筑混凝土的重量和侧压力，以及在施工过程中所产生的荷载，模板要求构造简单、安拆方便，便于钢筋绑扎、安装以及混凝土浇筑养护等要求，模板表面应平整、接缝严密，以保证不漏浆为原则，接缝宽度不得大于1.5mm，柱间、梁、板间100宽伸缩缝采用100厚聚苯板填塞。模板在使用前满刷脱模剂一遍，不得漏刷。一、砖模砌筑1、基础筏板的外侧模为砖模，砖模用MU10.0砖M5水泥砂浆砌筑 240mm厚。2、砖模部位的混凝土垫层做法同基础混凝土垫层，砖模部位的混凝土垫层抗压强度须达到1.2N/mm2后方能进行砖模砌筑。3、砖模砌筑前必须将基层清理干净，且基层部位不应有积水的现象。4、砖模必须依据垫层上的墨线进行砌筑，对砖模的标高加以控制。5、砖模侧帮回填土，分层回填、分层夯实，防止砖模变形。7、砖胎模砌筑的允许偏差：轴线位移5mm；标高±5mm；截面尺寸：4mm、5mm;垂直度3mm；表面平整度5mm。二、剪力墙模板标准层剪力墙墙厚200、250，层高2600，模板采用胶合板模板，采用50×90木方作内龙骨，双钢管A48mm×3.5mm作外龙骨，对拉螺杆采用A12钢筋制作，竖向间距500，横向间距400，穿墙螺杆采用A20PVC作套管，穿墙螺杆长700mm。附：墙模板计算书1、墙模板基本参数模板面板材料:胶合板，模板面板厚度;h=15 mm，内龙骨材料木楞，支撑根数 n=1 根，木楞截面宽度 b=50 mm，木楞截面高度 h=90 mm，次楞(内龙骨)间距 l=0.25m，外龙骨材料 圆形钢管，支撑根数 n=2 根，圆形钢管直径 r=48 mm，圆形钢管壁厚 e=2.8 mm，外楞间距 b=0.5 m，穿墙螺栓型号 M12，间距 B1=0.5 m。2、荷载计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。新浇混凝土侧压力计算公式为下式中的较小值:其中：c 为混凝土重力密度 c=24 kN/m3t 新浇混凝土的初凝时间 t=2.5 小时 混凝土的浇筑速度 v=10 m/h1 外加剂影响系数 1=12 混凝土坍落度影响修正系数 2=1.15H 混凝土侧压力计算位置处至新浇混凝土顶面的总高度 H=3 m经计算得到新浇混混凝土侧压力F1=48 kN/m2倾倒(振捣)混凝土时产生的荷载标准值 F2 = 4 kN/m23、墙模板面板的计算面板为受弯构件,按照受均布荷载三跨连续梁计算,跨度为内楞间距。（1）、面板强度验算模板所受的荷载计算值：q=1.5×48×0.5+1.4×4×0.5=31.6 kN/m面板的最大弯矩:其中:l 内楞(内龙骨)间距;取l=0.2 mq 作用在模板上荷载计算值 q = 31.6 kN/m经计算得到：M=31.6×0.22÷10=0.13 kN.m面板强度计算值:其中: W 面板的净截面抵抗矩 W = 12 cm3M 面板的最大弯距 M = 0.13 kN.m经计算得到:f=0.13×1000000÷(12×1000)=10.83 N/mm2面板的强度设计值 f=16 N/mm2面板的强度计算值小于面板的强度设计值;故满足要求!（2）、挠度计算作用在模板上的荷载标准值:q=48×0.5=24(kN/m)最大挠度计算公式：其中: l 内楞间距,l=0.2(m)；I 面板的截面惯性矩 I = 7.2 cm4E 面板的弹性模量 E = 4500 N/mm2q 作用在模板上荷载标准值 q = 24 kN/m经计算得到：v =0.677×24×(0.2×1000)4÷(100×4500×7.2×10000)=0.7（mm）v 面板的最大允许挠度值:v=0.2×1000÷250=0.8(mm).计算结果：面板的最大挠度计算值小于面板的最大允许挠度值;故满足要求!4、墙模板内楞的计算内楞直接承受模板面板传递的荷载，按照均布荷载作用下的三跨连续梁计算。（1）、抗弯强度计算作用在内楞的荷载计算值q=(1.2×48+1.4×4)×0.2=12.64 kN/m内楞的最大弯矩:其中: l 外楞间距;取l=0.5 mq 作用在内楞的荷载计算值 q = 12.64 kN/m经计算得到：M=12.64×0.52÷10=12.64 kN.m内楞强度计算值:其中: W 内楞的净截面抵抗矩 W = 67.5 cm3M 内楞的最大弯距 M = 0.32 kN.m经计算得到:f=0.32÷(67.5×10)=4.74 N/mm2内楞强度设计值 f=15 N/mm2内楞强度计算值小于内楞强度设计值;故满足要求!（2）、内楞的挠度计算作用在内楞上的荷载标准值q=48×0.2=9.6 kN/m内楞的最大挠度:其中：l 外楞间距 l=0.5 mE 内楞的弹性模量 E=10000 N/mm2I 内楞的截面惯性矩 I = 303.75 cm4q 作用在内楞上荷载标准值 q = 9.6 kN/m经计算得到：v=0.677×9.6×(0.5×1000)4÷(100×10000×303.75×10000)=0.13 mm内楞的最大允许挠度值:v=0.5×1000÷250=2 mm内楞的最大挠度小于内楞的最大允许挠度值;故满足要求!5、墙模板外楞的计算外楞承受内楞传递的荷载，按照集中荷载下的三跨连续梁计算。（1）、外楞强度计算作用在外楞的荷载计算值P=(1.2×48+1.4×4)×0.2×0.5=6.32 kN外楞的最大弯矩其中: l 螺栓间距;取l=0.4 mP 作用在外楞的荷载计算值 P = 6.32 kN经计算得到：M=0.175×6.32×0.4=0.44 kN.m外楞抗弯强度计算值: 其中: W 外楞的净截面抵抗矩 W = 8.49 cm3M 外楞的最大弯距 M = 0.44 kN.m经计算得到f=0.44×1000000÷(8.49×1000)=51.83 N/mm2外楞强度设计值 f=205 N/mm2外楞抗弯强度计算值小于外楞强度设计值;故满足要求!（2）、外楞的挠度计算作用在外楞的荷载标准值:P=48÷1000×0.2×0.5=4.8 kN外楞的最大挠度计算值：其中:l 穿墙螺栓水平间距;取l=0.4 mE 弹性模量;取E=206000 N/mm2P 作用在外楞的荷载标准值 P = 4.8 kNI 截面惯性矩 I = 20.39 cm4经计算得到：V=1.146×4.8×(0.4×1000)3÷(100×206000×20.39×10000)=0.08 mm外楞的最大允许挠度值 v=0.4×1000÷250=1.6 mm外楞的最大挠度计算值小于外楞的最大允许挠度值;故满足要求!6、穿墙螺栓的计算其中: F1 新浇混凝土侧压力 F1 = 48 kN/mF2 倾倒(振捣)混凝土时产生的荷载标准值 F2 = 4 kN/mB1 穿墙螺栓间距 B1 = 0.4 mb 外楞间距 b = 0.5 m经过计算: N=(1.2×48+1.4×4)×0.4×0.5=12.64 kN穿墙螺栓最大容许拉力值 N=12.9 kN穿墙螺栓所受的最大拉力小于穿墙螺栓的容许拉力值;故满足要求!三、柱模板本工程裙房柱最大截面500×500，柱采用清水胶合板作面板，板厚15，50×90木龙骨作背楞每侧5根，柱箍采用脚手钢管间距400，A12钢筋作螺杆,螺杆间距300。附：柱模板计算书1、基本参数：柱截面宽度;取B=500(mm);柱截面高度;取H=500(mm);混凝土侧压力计算位置至新浇混凝土顶面的总高度;取L=3(m).面板的厚度;取h=15(mm);模板方木截面宽度;取b=50(mm);模板方木截面高度;取h=90(mm);方木间距;取L=0.5(m);2、荷载标准值计算： 强度验算要考虑新浇混凝土侧压力与倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。新浇混凝土侧压力计算公式为下式中的较小值:其中：c 为混凝土重力密度；取c=24（kN/m3）；t 新浇混凝土的初凝时间，取3(小时)V 混凝土的浇筑速度；取V=3（m/h）；1 外加剂影响系数；取1=1.22 混凝土坍落度影响修正系数。取2=1.
