楼施工检验、试验计划书.doc

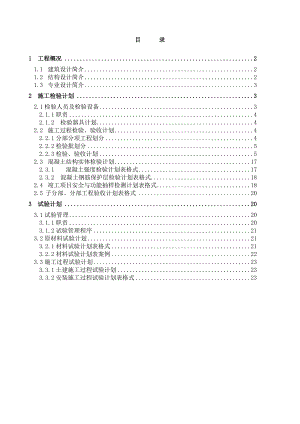

目 录1 工程概况21.1 建筑设计简介21.2 结构设计简介21.3 专业设计简介32 施工检验计划32.1检验人员及检验设备32.1.1职责42.1.2 检验器具计划42.2 施工过程检验、验收计划42.2.1分部分项工程划分42.2.2检验批划分52.2.3检验、验收计划52.3 混凝土结构实体检验计划172.3.1混凝土强度检验计划表格式172.3.2 混凝土钢筋保护层检验计划表格式182.4 竣工项目安全与功能抽样检测计划表格式182.5 子分部、分部工程验收计划表格式203 试验计划203.1试验管理203.1.1职责203.1.2试验管理程序213.2原材料试验计划213.2.1材料试验计划表格式213.2.2材料试验计划表案例223.3施工过程试验计划233.3.1土建施工过程试验计划233.3.2安装施工过程试验计划表格式231工程概况1.1建筑设计概况序号项目内 容1建筑面积总建筑面积 36792.09地下建筑面积 2208.68 地上建筑面积 34583.412层数地上34层地下2层3建筑层高地下部分层高地下一层层高为2.4m，地下二层层高为3.0m地上部分层高2.90m电梯机房层高4.0m4建筑高度±0.00绝对标高791.30室内外高差0.45m基底标高-6.65 m建筑总高99.050m5建筑平面横轴编号137轴纵轴编号AP轴6建筑耐火等级一级7保温层外墙60厚岩棉板保温楼梯间、一层电梯厅20厚岩棉板地下一层顶板50聚合物砂浆面层厚岩棉板屋顶保温70厚岩棉板保温8屋面保护层 40厚细石砼、地砖屋面保温层70厚岩棉板防水层4厚SBS改性沥青防水卷材找平层20厚1:3水泥砂浆找平找坡层最薄处20厚1:8水泥膨胀珍珠岩找2坡9外装修外墙面喷外墙涂料门窗断桥铝合金窗、防火门10内装修顶棚水泥砂浆、水泥石灰砂浆抹面墙面混合砂浆、水泥砂浆墙面地面水泥砂浆地面、细石混凝土楼面11防水工程地下防水等级级4厚SBS改性沥青防水卷材屋面防水等级级4厚SBS改性沥青防水卷材卫生间聚氨脂防水涂料1.2结构设计概况序号项目内 容1结构形式基础结构形式梁板式筏板基础主体结构形式剪力墙结构2地质情况粉土、细砂，中等液化3地下水位情况地下水类型为孔隙潜水，地下水埋深为自然地表下9.00-10.5m4地基处理及桩基注浆钻孔灌注桩承台梁基础 5地下防水结构自防水P6防水材料SBS改性沥青防水卷材6砼强度等级基础垫层C15筏板基础梁、板C35 P6剪力墙基础-5层C35 （地下室外墙P6）6-顶层C30次梁、楼板、楼梯、圈梁、构造柱±0.000及以下 C30±0.000以上 C25外露阳台、挑檐 C307抗震等级抗震设防烈度8度8钢筋类别HPB300、HRB335、HRB4009钢筋接头形式直螺纹连接、电渣压力焊连接、绑扎搭接连接10结构断面尺寸（）基础垫层厚度100基础筏板厚度300外墙厚度300内墙厚度300、250、200楼板厚度200、180、120、10011填充墙±0.000以上采用采用加气混凝土（A5.0），±0.000以下采用MU7.5页岩非烧结烧结实心砖1.3 专业设计简介序号项目设计要求系统做法管线类别1给排水系统上水下水污废水合流系统雨水消防水2消防系统排烟报警3暖通系统通风加压送风排烟系统采暖异程下分式共用立管分户独立热计量系统4电气系统照明动力配电柜落地安装、上进上出放射式、树干式弱电避雷接地保护5设备安装风机配电柜水箱潜污泵2 施工检验计划2.1检验人员及检验设备2.1.1职责2.1.1.1项目生产副经理负责组织分项、分部、单位工程验收；2.1.1.2项目技术（专业）负责人参加预检、隐检、分项、分布、单位工程验收；2.1.1.3质检员a）负责检验批划分,检验计划编制,并督促实施；b）参加检验批验收、工序交接检,并对其质量进行核定；c）参加预检、隐蔽工程验收、分项工程、子分部工程、分部工程、子单位工程、单位工程的验收,并对感观质量、验收资料质量进行核查；2.1.1.4施工员负责组织作业队组自检及交接检、隐检、预检、检验批验收，参加分项、分部、单位工程验收；2.1.1.5分包方 组织或参加其所施工工程的班组自检、交接检；2.1.2 检验器具计划序号仪器或设备名称型号规格单位数量制造厂家备注1全站仪LeicaTCL1102台12经纬仪DJD2-JC台13水准仪DS32台24激光铅垂仪DZL3-L1台15靠尺2M把36塔尺5M把27塌落度桶套28钢卷尺50M把29钢卷尺5M把1010砼试模100*100*100组1511抗渗试模175*185*150组612砂浆试模70.7*70.7*70.7组513台秤100Kg个12.2 施工过程检验、验收计划2.2.1分部分项工程划分序号分部工程子分部工程分项工程1地基与基础有支护土方锚杆、土钉墙地下防水防水混凝土、卷材防水层、涂料防水层混凝土基础钢筋、模板、混凝土、后浇带混凝土砌体基础砖砌体土方开挖、室内回填土、室外回填土2主体结构混凝土结构钢筋、模板、混凝土砌体结构加气块砌筑3建筑装饰装修地面卫生间找平层、卫生间防水层、水泥砂浆面层、混凝土面层、地面水泥混凝土垫层抹灰一般抹灰门窗金属门窗安装、门窗玻璃安装、特种门安装涂饰水性涂料涂饰细部楼梯扶手制作与安装4建筑屋面卷材防水屋面屋面保温层屋面找平层卷材防水层细部构造5建筑节能建筑节能门窗节能墙体节能屋面节能采暖节能配电与照明节能6建筑给排水、采暖室内给水系统室内给水管道及配件安装、室内消火栓系统安装、室内给水设备安装室内排水系统室内排水管道及配件安装、雨水管道及配件安装卫生器具安装卫生器具排水管道安装室内采暖系统室内采暖管道及配件安装、室内采暖辅助设备、散热器及金属辐射板安装、系统水压试验及调试、防腐绝热7建筑电气供电干线成套配电柜，控制柜和动力、照明配电箱及控制柜安装、电缆桥架安装、电线、电缆穿管和线槽敷线电气照明安装照明配电箱安装、电线、电缆导管和线槽敷线、电线、电缆穿管和线槽敷线、普通灯具安装、插座、开关安装、建筑照明通电试运行防雷及接地安装接地装置安装、避雷引下线敷设、建筑等电位连接、接闪器安装8通风与空调送排风系统风管与配件制作、风管部件与消声器制作、风管系统安装、通风机安装、通风系统调试防排烟系统风管与配件制作、风管部件与消声器制作、风管系统安装、通风机安装、通风系统调试2.2.2检验批划分2.2.2.1基础分项、检验批序号分项工程检验批数量检验批名称1土方开挖1土方开挖2土方回填2室内土方回填、室外土方回填3卷材防水2卷材防水层4涂料防水1涂料防水层5防水混凝土1防水混凝土6钢筋工程10钢筋加工、钢筋安装7模板工程12现浇结构模板安装、现浇结构模板拆除8混凝土工程14混凝土施工、现浇结构外观尺寸偏差9后浇带混凝土5混凝土施工砌体基础（室内）2砖砌体工程2.2.2.2主体分项、检验批序号分项工程检验批数量检验批名称1钢筋工程144钢筋加工、钢筋安装2模板工程144现浇结构模板安装、现浇结构模板拆除3混凝土工程144混凝土施工、现浇结构外观尺寸偏差4加气块砌筑70填充墙砌体2.2.2.3建筑装饰装修分项、检验批序号分项工程检验批数量检验批名称1整体面层392抹灰72一般抹灰3门窗68金属门窗安装、门窗玻璃安装4涂饰水性涂料涂饰5细部70护栏和扶手制作与安装2.2.2.4建筑屋面分项、检验批序号分项工程检验批数量检验批名称1屋面找坡层2屋面保温层2屋面找平层2屋面找平层3卷材防水层2卷材防水层4屋面保温层2填充层工程5细部构造2屋面细部构造2.2.2.5建筑节能分项、检验批序号分项工程检验批数量检验批名称1门窗节能2墙体节能193屋面节能24采暖节能5配电与照明节能2.2.3检验、验收计划2.2.3.1检验、验收计划表格式_阶段检验、验收计划表施工阶段部位工序/检验批检验方式、类别检验验收资料自检交接检检验人专检检验人预检检验人隐检检验人验收验收人
