某自来水公司第一净水厂滤池改造工程施工组织设计.doc

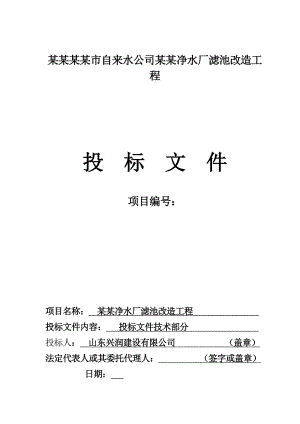

某某某某市自来水公司某某净水厂滤池改造工程投 标 文 件项目编号：项目名称： 某某净水厂滤池改造工程 投标文件内容： 投标文件技术部分 投标人： 山东兴润建设有限公司 （盖章）法定代表人或其委托代理人： （签字或盖章）日期： 标 书 目 录一、工程概况及特点-41、工程概况-42、工程特点-5二、组织机构及质量体系-41、公司质量保证体系-42、项目部组织机构及质量体系图-5三、施工准备-51、施工技术准备-52、材料准备-63、施工场地的准备-64、施工机械设备的配置计划-65、劳动力的配置-7四、施工部署-8五、施工总平面布置-81、施工道路-82、施工场地范围-93、施工用水-94、现场排水-95、施工用电-96、搅拌站及水泥库-97、钢筋、木作、机加工-98、管道机具布置-9六、管道安装施工工艺及要求-101、管道安装工艺程序-102、基础验收及放线-103、管道安装前的准备-104、管道加工-115、管道安装-11七、焊接工艺-121、规定要求-122、焊前准备-133、手工电弧焊接工艺-144、手工氩弧焊接工艺-155、焊接检验-17八、虑梁、V型配水槽、进水渠等土建施工工艺-171、钢筋工程-172、模板工程及支撑脚手架-183、模板安装注意事项-194、砼工程-19九、机械设备安装施工工艺-211、V型滤池的滤板及虑头安装-212、堰板安装-223、行车式虹吸排泥机安装工艺-234、铸铁（钢）闸阀安装工艺-245、泵类设备安装工艺-25十、检验、试验及验收-271、规定要求-272、外观检查-273、压力试验-274、系统吹扫与清除-285、交接验收-29十一、确保工期措施-37十二、确保工程质量措施-43十三、确保安全生产及防范措施-56十四、确保文明施工措施-63十五、季节性施工措施-65十六、对用户服务承诺-66十七、工程软件资料管理-67十八、与监理的配合措施-68一、工程概况及特点1.工程概况1）本工程为某某某某市自来水公司某某净水厂滤池改造工程，位于某某某某市自来水公司某某净水厂，交通便利，施工方便。2）工程内容包裹滤池改造土建项目和管道设备安装。3）设计要求的施工标准 （1） HG2022595金属管道工程施工及验收规范 （2）GB50235-97工业金属管道工程施工及验收规范（3）GB50236-98现场设备、工业管道焊接工程施工及验收规范 ( 4)GB50300-2001建筑工程施工质量验收统一标准(5)GB50204-2002混凝土结构工程施工质量验收规范2工程特点1)该工程属混合施工，对整个工程的施工及管理有一定的难度，混凝土小型构件造型复杂、管道焊接质量要求高、管道防腐要求高。2)施工季节为冬季、对混凝土浇注、焊接质量有很大的影响，因此应制定切实可行的施工方案来指导施工。3）工程施工期限要求，以甲方要求工期为准。4）施工过程中不可抗拒的自然灾害所耽误的工期，工期顺延。二、组织机构及质量体系1公司质量保证体系 2项目部组织机构及质量体系图三、施工准备1施工技术准备1)组织项目工程技术人员熟悉施工图纸进行现场勘查，了解设计要求，对施工中可能出现的问题进行预测分析，做到心中有数提前准备。2)编制详细的技术措施，合理安排工期，劳动力。并做好各项审查工作。3)编制工程预算、计划施工用工量，落实各项承包指标。4）组织图纸会审和现场测量，对不明或易出现的技术问题提前提出，征得设计同意后确定施工技术方法。2材料准备根据工程合同规定和工程建筑用材料编制材料计划，确定供料责任，供料方式，为确定仓库堆放及材料运输提供有利依据。3施工场地的准备1）根据设计要求给定的坐标和标高数据，安排专业人员进行测量，分段设置坐标点，同时将各管架基础位置进行放线定位，为正式施工做好准备。4施工机械设备的配置计划：序号机械名称规格型号单位数量备注1汽车吊16T台12交流电焊机BX1-500台43直流电焊机AX-500台1
