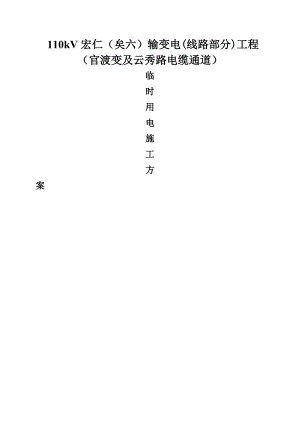

110kV宏仁（矣六）输变电(线路部分)工程 （官渡变及云秀路电缆通道）临时用电施工方案目录一.编制依据2二.临电、临水面布置（见临设总平面图）2三.用电方案2（一）用电概况2（二）、用电实施方案31.总配电箱线路32.分配电箱线路43.施工现场用电导线敷设方式5（三）安全用电的保护措施51、一般规定62、施工用电设施63、施工用电及照明94、 接地及接零保护115 、施工用电管理13四、施工现场的消防防火131、 一般规定132、 临时建筑及仓库防火15五、施工现场临设，施工现场文明施工的基本要求15（一）施工现场临设的基本要求151.生活区临设的基本要求152.材料库房163.水泥库房164.作业车间16（二）施工现场文明施工的基本要求161.施工现场及生活区用水的排水措施。162.现场安全、文明施工的基本要求17一.编制依据施工现场临电用电安全技术规范JGJ46-2005施工现场安全检查评分标准JGJ59-99变电所部分电力建设安全工作规程DL5009-1997本工程设计施工图及会审纪要。二.临电、临水面布置（见临设总平面图）1.施工用电点分布根据建筑物、临设布置及现场作业车间布置情况而确定其用电点的分布。2.施工用水点分布根据现场施工需要及生活区布置用水点。三.用电方案（一）用电概况1.照明负荷根据本工程施工要求及施工组织设计要求，本工程照明分生活照明和施工照明(一、在现场工厂加工用电；二、施工现场采用油式发动机供电)两个部分。2.手持电动工具本工程手动电动工具主要为装修时使用的切割机电钻、电锤等。3.动力电动工具根据本工程作业需要，现场的电动工具主要有插入式振动器、对焊机、竖焊机、弯曲机、切割机、电焊机、搅拌机等施工机具。4.现场主要机具计划及照明计划序号机具名称规格型号单位数量功率（kW）1 钢筋切断机台13kW2钢筋弯曲钢机台13kW3切割机台13kW4圆盘锯台13kW5振动棒台55×1.1kW6电焊机台131.8kVA7刨木机台13kW8打夯机台23kW9照明20kW10液压机台122kW根据计划用电量，采用TN-S系统三相五线制进入施工总配电箱后再进行分配。（二）、用电实施方案1.总配电箱线路导线选择：根据我项目部提供的机具计划及照明计划，由建设单位提供的电源配电柜，各施工单位提供施工用电计划等可接电。导线核定：按导线截流量校核。 I= KC·P动 3·V线·COS·n式中：KC需要系数KC=0.6COS功率因素COS=0.85P动现场用电量n多台电动机的平均功率I=0.6×100000/(1.73×380×0.85×0.8)=134A故主线用电缆BLV-3×50+2×35可满足要求。2.分配电箱线路根据现场施工需要共设有N1、N2、N3、N4四个用电点。N1为搅拌机及插座箱用电点；N2为木工房钢筋房用电点；N3为对焊机、竖焊机、插座箱用电点；N4为液压机用电点。动力线采用三相五线制进行敷设。N1用电点（电焊机、刨木机、钢筋断料机、切割机）P=45KWI=0.7×45000/1.732×380×0.85×0.8=70A选择BLV-4×25+1×16mm2铜芯线能满足N2用电要求。N2用电点（电焊机、插入式振动器、碘钨灯）P=25 KWI=0.6×25000/1.732×380×0.85×0.8=33A选择BLV-4×10+1×10mm2铜芯线能满足N3用电要求。N3用电点为生活区用电，导线选用BLV-2×6+1×4mm2导线即可。N4用电点（液压机、千斤顶）P=22 KWI=0.6×22000/1.732×380×0.85×0.8=30A选择BLV-4×10+1×10mm2铜芯线能满足N4用电要求3.施工现场用电导线敷设方式(1)主电源由甲方指定点引至现场配电房总配电线内，架空线路采用绝缘线架设高度必须大于 3m，车辆通行或交通要道，电力线路架设高度大于6m，必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上；下杆线进入配电房时穿塑料管保护，就地制作接地线，接地电阻值4欧（现场作PE线，保证五线制）。(2)现场架空线路不得碍于交通，敷设中线路一定要平坦顺直以免造成电杆和导线受力不均。(3)所敷设的架空线路距地面一定符合现行规范要求，电杆支座必须牢固选用合格材料。(4)配电房内设21总配电柜一台，配电规内设三相动力电度表一只，单相照明电度表一只，将动力和照明分开计度，配电箱必须安装漏电保护开关，配电房配备1211消防灭火器。(5)分配电箱应作重复接地一组，接地电阻小于10欧。(6)N1、N2、N3、N4用电采用三相五线制，按临设布置图进行敷设，设备外壳应可靠接地。（三）安全用电的保护措施1、一般规定施工用电的布设应按已批准的施工组织设计进行，并符合当地供电部门的有关规定。施工用电设施应有设计并经有关部门审核、批准方可施工，竣工后应经验收合格方可投入使用。 施工用电设施安装完毕后，施工用电应由专业电工维护，专业电工由国家指定的机构培训合格后，持证上岗，并且定期检查配电箱内漏电保护器的完好情况，形成检查记录。严禁非电气专业人员拆、装施工用电设施。2、施工用电设施施工用电设备应按具体使用环境进行选择。电动机械及照明设备拆除后，不得留有可能带电的部分。 钢筋混凝土电杆不得掉灰露筋，不得有环裂或弯曲。木杆、木横担不得腐朽、劈裂。组立后的电杆不得有倾斜、下沉及杆基积水等现象。 用电线路及电气设备的绝缘必须良好，布线应整齐，设备的裸露带电部分应加防护措施。架空线路的路径应合理选择，避开易撞、易碰、易腐蚀场所以及热力管道。 低压架空线路采用绝缘线时，采用绝缘线架设高度必须大于 3m，车辆通行或交通要道，电力线路架设高度大于6m，必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上；其他情况的架设高度应满足表1、表2 的要求。绝缘铜线截面不小于 10mm2，绝缘铝线截面不小于16mm2；同一横担上架设动力、照明线，导线相序排列依次为 L1、N、L2、L3、PE；架空线路的线间距不得小于 0.3m，靠近电杆的两导线的间距不得小于0.5m，架空线路的档距不得大于35m。表1 线路交叉时的最小垂直距离线路电压kV111035最小垂直距离m122.5表 2 边导线在最大风偏时与构筑物之间的最小水平距离线路电压kV111035最小垂直距离m11.53 现场电缆线路的走向应按施工总平面布置图的规定，应采用埋地或架空敷设，严禁沿地面明设，避免机械损伤和介质腐蚀；埋地敷设宜选用铠装电缆，应能防水、防腐，路径应设方位标志；直埋电缆敷设的深度不应小于 0.7m；穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2m 高到地下0.2m 处，必须加防护套管埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所，并进行绝缘检查和验收；架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应保证电缆能承受自重所带来的荷载。现场集中控制的配电箱设置地点应装稳固、平整，有防雨防尘，配电箱应加锁，不得被水淹或土埋，并应防止碰撞和被物体打击。配电箱附近不得堆放杂物。 配电箱应坚固，且装设在干燥、通风及常温场所，不得装设在易受外来固体物撞击；电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动；配电箱内分别设 N 线与PE 线端子板，N 线与PE 线端子板与电源进线的N 线与PE 线可靠连接；连接线必须采用铜芯绝缘导线，不得有外露带电部分；配电箱、开关箱门必须用软铜线与 PE 线可靠连接。杆上或杆旁装设的配电箱，应安装牢固并便于操作和维修；引下线应穿管敷设并做防水弯。 照明、动力分支开关箱，应装设漏电保护器，漏电保护器满足用电“一机、一闸、一保护”配置，并且选用额定动作电流不超过30mA，动作时间小于0.1s的漏电保护器。 用电设备的电源引线长度不得大于5m。距离大于5m 时，应设流动开关箱；流动开关箱至固定式配电箱之间的引线长度不得大于40m，且只能用橡套软电缆。施工用电的维护人员，应配备足够的绝缘用具。绝缘用具应定期进行试验，试验周期及要求祥见下表常用电气绝缘用具试验要求序号名 称电压等级kV试验周期试验时间min交流耐压kV泄漏电流mA1绝缘棒610一年5442绝缘夹钳35一年5三倍线电压3绝缘手套高压六个月1894绝缘手套低压六个月12.52.55橡胶绝缘鞋高压六个月2157.56验电笔1)610六个月5401)发光电压不高于额定电压的25%。电气设施场所配备合格的消防器材。电气设备发生火灾时，应首先切断电源。3、施工用电及照明 电气设备不得超铭牌使用，闸刀型电源总开关严禁带负荷拉闸。多路电源配电箱宜采用密封式。开关及熔断器必须上口接电源，下口接负荷，严禁倒接。负荷应标明名称，单相闸刀开关应标明电压。 不同电压的插座与插销应选用相应的结构，严禁用单相三孔插座代替三相插座。单相插座应标明电压等级。 严禁将电线直接勾挂在闸刀上或直接插入插座内使用。手动操作开启式低压断路器、闸刀开关或管形熔断器时，应戴绝缘手套或使用绝缘工具。 闸刀开关和熔断器的容量应满足被保护设备的要求。熔丝应有保护罩。管形熔断器不得无管使用，熔丝不得削小使用，严禁用其他金属丝代替熔丝。 熔丝熔断后，必须查明原因，排除故障后方可更换。更换熔丝、装好保护罩后方可送电。连接电动机械或电动工具的电气回路应设开关或插座，并设有保护装置。移动式电动机械应使用软橡胶电缆。严禁一个开关接两台及以上电动设备。 现场110V 以上的临时照明线路应相对固定，并经常检查、维修。照明灯具的悬挂高度不应低于2.5m，并不得任意挪动；低于2.5m 时应设保护罩。 在有爆炸危险的场所及危险品仓库内，应采用防爆型电气设备，开关必须装在室外。在散发大量蒸汽、气体或粉尘的场所，应采用密闭型电气设备。在坑井、沟道、沉箱内及独立高层构筑物上，应备有独立的照明电源。 特殊照明灯采用金属支架时，支架应稳固，并采取接地或接零保护。 电源线路不得接近热源或直接绑挂在金属构件上；在竹木脚手架上架设时应设绝缘子；在金属脚手架上架设时应设木横担。 开关应控制火线，使用螺口灯头时，零线应接在灯头的螺口上。 工棚内的照明线应固定在绝缘子上，距建筑物不得小于2.5cm。穿墙时应套绝缘套管。管、槽内的电线不得有接头。 行灯的电压不得超过42V，潮湿场所、金属容器或管道内的行灯电压不得超过12V。行灯电源线应
