某技工学院工程施工组织设计毕业设计.doc

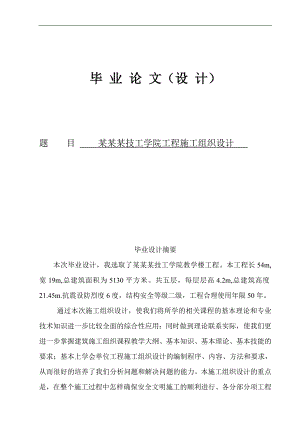

毕 业 论 文（设 计）题 目 某某某技工学院工程施工组织设计 毕业设计摘要 本次毕业设计，我选取了某某某技工学院教学楼工程。本工程长54m,宽19m,总建筑面积为5130平方米。共五层，每层层高4.2m,总建筑高度21.45m.抗震设防烈度6度，结构安全等级二级，工程合理使用年限50年。 通过本次施工组织设计，使我们将所学的相关课程的基本理论和专业技术知识进一步比较全面的综合性应用；同时做到理论联系实际，使我们更进一步掌握建筑施工组织课程教学大纲、基本知识、基本理论、基本技能的要求；基本上学会单位工程施工组织设计的编制程序、内容、方法和要求，从而很好的培养了我们分析问题和解决问题的能力。本施工组织设计的重点是，在整个施工过程中怎样确保安全文明施工的顺利进行、各分部分项工程施工方案的合理选择、工程施工质量、施工进度计划的正确编制、施工现场平面图的合理设计。其中各分部分项工程施工方案主要包括：基础工程施工方案、主体结构施工方案、屋面工程施工方案、室内装修工程施工方案、室外装修工程施工方案。【关键词】 施工组织设计 进度 施工方案 目录一、 编制说明1（一） 编制依据1（二） 编制说明1（三） 工程应用的主要质量验收规范及施工标准清单1二、 工程概况2（一） 工程概况，工程的建筑、结构特征2（二） 自然经济条件3（三） 工程特点3（四） 地理条件等3三、 施工部署3（一） 施工管理目标：3（二） 组织管理机构3（三） 主要施工方案的选择4四、 施工准备5（一） 技术准备5（二） 物资准备：机具、材料、器具计划5（三） 现场准备7五、 主要分部分项工程施工方法及技术措施7（一） 测量7（二） 基础工程8（三） 主体结构施工9（四） 砌体工程20（五） 装饰装修工程23（六） 屋面工程26六、 施工现场平面布置图28（一） 起重机的布置28（二） 布置材料和构件堆场28（三） 布置运输道路28（四） 布置各种临时设施28（五） 布置安全消防设施28七、 施工进度计划和工程进度保证措施28（一） 施工进度计划（见附图：施工进度计划横道图、网络图各一张。）28（二） 工程进度保证措施29八、 季节性施工保证措施29（一） 夏季施工29（二） 雨季施工29九、 工程质量保证体系和质量保证措施29（一） 贯彻质量保证体系标准29（二） 质量保证措施30（三） 质量管理制度：30（四） 质量检查监督制度31十、 安全保证措施40（一） 安全生产保证措施40十一、 文明生产、文明施工保证措施40（一） 文明施工保证措施40一、 编制说明（一） 编制依据1. 某某市设计院设计的某某某技工学院教学楼工程图纸。2. 某某某技工学院教学楼工程的招标文件。3.某某某技工学院教学楼工程的答疑书。4. 国家和行业颁发的建筑安装工程施工及验收规范。5. 土木工程专业毕业设计任务书。（二） 编制说明1. 根据工程实际情况，认真研究招标文件和有关规定的基础上，充分考虑本工程的特点、场地、交通、地质、运输、料源、水电供应、季节气候等实际情况，同时考虑工程同步施工交叉作业造成的相互影响，科学合理的组织施工。 2. 坚持文明施工，基本做到施工不扰民，夜间施工不超过10点钟，必须连续作业事先报批并通告临近住户。搞好结构与建筑、土建与装饰、土建与水电、外来单位及班组之间的密切配合，注意协调邻近周边关系。3. 坚持按基本建设程序和建筑施工科学技术管理、充分应用现代网络技术，利用好时间和空间；控制好质量和工期、安全和文明施工，使本工程能优质、按时投入使用。4. 在施工组织机构建立上立足专业化，选派最有施工经验的管理人员和技术人员组成强有力的施工组织机构，形成施工组织管理核心，全面负责工程质量、安全、进度、人力、物力、财力的合理调配。5. 严格按照建设工程项目管理规范要求，进行施工管理和质量控制。建立健全质量保证体系，强化安全、质量、文明施工等保证措施，使各项工作落到实处，为本工程施工的高效、顺利进行创造良好的条件。6. 在安全保证措施方面，坚持预防为主，立足全面性、可靠性及可操作性，建立健全安全保证体系和安全岗位责任制，确保工程顺利完成在工期安排上充分考虑各分项工程、分部工程和单位工程的施工工期，依据设计图说及技术核定的工程量，立足于合理化，仔细分析、精心安排各分项、分部工程的施工顺序。7. 在施工方案的制定、施工工艺的选择、施工技术的实施方面立足规范化、标准化，优选科学、先进施工方法，确保工程质量、安全、工期。精心组织、科学管理、合理安排，尽量减少高峰施工期时间，加强施工调度做好综合平衡调度工作。（三） 工程应用的主要质量验收规范及施工标准清单1.建筑地基基础工程施工质量验收规范（GB50202-2002）2.混凝土结构工程施工质量验收规范（GB50204-2011）3.建筑装饰装修工程质量验收规范（GB50210-2011）4.砌体结构工程施工质量验收规范（GB50203-2011）5.建设工程项目管理规范（GBT50326-2006）6.建设工程文件归档整理规范（GBT50328-2001）7.混凝土外加剂应用技术规范（GBJ119-2009）8.屋面工程质量验收规范（GB50207-2012）9.工程测量规范（GB50026-2007）10.施工现场临时用电安全技术规范（JGJ46-2005）其它相关的现行国家规范二、 工程概况（一） 工程概况，工程的建筑、结构特征1. 工程地点：某某市职业教育园区内2. 项目名称： 某某某技工学院教学楼工程3. 项目特征：本工程长54m,宽19m,总建设面积5130，钢筋混凝土框架结构，基础为独立基础。建筑层数5层，每层层高4.2m,总高度21.45。建筑工程类别为3类，建筑结构的类别为3类，设计使用年限为50年，抗震设防烈度为6度，耐火等级二级。屋面防水等级为三级，防水层合理使用年限为10年。2.1.3.1建筑部分 墙身做法 : 墙体为加气混凝土砌块。用M5混合砂浆砌筑。内墙瓷砖、外墙为涂料和面砖。 楼面做法 : 卫生间为防滑地砖面层，水泥砂浆擦缝，30mm厚1：3干硬性水泥砂浆和水泥浆丝打底找平，楼板厚120mm。其余楼地面为15 mm厚水泥砂浆地面。 屋面做法: 板底15mm厚抹灰，120mm厚现浇钢筋混凝土板，20厚1:3水泥砂浆找平，乳化沥青二遍隔汽层1:10水泥蛭石板找坡（最薄处30厚），20厚1:3水泥砂浆找平，刷防水涂膜，25厚挤塑保温板，基层处理剂，SBS卷材（厚4mm），自带保护层。 门窗工程：门采用塑钢门、塑钢弹簧门；窗户采用塑钢推拉窗、塑钢固定窗。 顶棚做法：全部采用水泥石灰砂浆面。2.1.3.2结构部分结构型式：现浇钢筋混凝土框架结构；建筑物设计使用年限为50年，基础为柱下独立基础。砼等级：除基础垫层为C10砼；其余混凝土构件均为C30。钢筋：HPB300（），HRB335（ ）,HRB400()焊条：E43（用于HPB300钢筋），E50（用于HRB335钢筋），E55（用于HRB400钢筋）4.项目属性：公用建筑。5.工程机构及名称： 建设单位：某某某技工学院。 设计单位：某某市设计院。 监理单位：某某华工程监理有限公司。 质监单位：某某市建设工程质量监督站。（二） 自然经济条件本工程位于四周树木较多，环境优美，在施工过程中加强对树木的保护，“治污、控噪、防尘”是该工程的又一难关。（三） 工程特点1 本工程为某某市重点工程，工程投资已经全部落实，施工图纸准备就绪，三通一平已基本完成，已具备开工条件。2 工程位置: 某某市职业教育园区内，进出交通便利。3 由于本工程区域采用围墙全封闭，因此所有员工吃、住、工作均在区域内,这对工程的治安封闭管理十分有利，同时对学校影响也较少。（四） 地理条件等1、该工程位于繁华地段，现场施工交通组织难，现场文明要求高。2、本工程时间性强。由于本工程处于学生学习集中区，夜间施工受限，在施工中要科学组织，合理安排工序、人力、机械、物资等，确保在建设单位要求工期内保质保量完成任务。针对上述工程特点，我们从工期安排，质量要求、与各方协调配合及沟通等方面均编制了相应的措施。三、 施工部署（一） 施工管理目标： 工期：166日历天。开工时间: 2015年5月1日 竣工时间：2015年10月13日 质量：确保达到合格工程。 安全：确保在整个施工过程中无特大、重大安全事故，保证基本没有一般安全事故的发生。轻伤事故控制在2以内,实现”五无”(即无重伤、无死亡、无倒塌、无中毒、无火灾)。 文明施工：争创某某市标化工地。（二） 组织管理机构施工项目管理机构是项目管理的基础条件，以一个合理有效的组织机构为框架所形成的权力系统、责任系统、利益系统、信息系统是实施项目管理及其最终目标的组织保证，因而建立一个完善的施工项目组织机构是施工项目管理的首要问题。针对本工程的特点，结合我公司已在类似项目如上海中达广场、杭州伟星大厦等的实际情况，按我公司的机构设置程序，进行了项目经理部机构的设定，并上报集团总公司。项目经理项目技术负责人项目副经理实验员测量员文明施工员材料员安全员资料员质量员技术员图3-1 劳动力部署为了充分体现项目管理的优势，有利资源优化配置，动态管理，连续均衡施工，节约成本，提高工效，项目班子的配备在工程具体实施阶段将实行三个阶段的动态管理。（三） 主要施工方案的选择1 施工流向 基础及主体结构工程整个工程分层分段组织流水施工，先地下后地上的原则。基础结构的模板主要采用钢模板，钢筋连接主要采用对焊、机械连接。±0.000以上主体结构采用覆面竹胶板模板，钢筋连接采用绑扎、对焊等方法。 本工程施工时外脚手架采用48落地双排钢管脚手架，均采用密目式安全网全封闭，内脚手架均采用扣件式满堂脚手架。内墙砌筑采用工具式脚手架。填充墙砌筑从下至上逐层施工，构造柱等零星砼工程穿插进行施工。2 流水施工为了合理安好本工程的劳动力和施工材料，实行分段施工。本工程划分两个施工段,一到八轴为施工段一;八轴到十五轴为施工段二。根据具体情况，总体本着先地下后地上，先结构，后装饰，先土建后安装设备的原则，在施工中针对具体情况及时调整施工顺序，上道工序的完成要为下道工序创造施工条件，下道工序施工要能保证上道工序的完整不受损坏，以减少不必要的返工浪费，确保工程质量。室内装饰装修楼地面、门窗工程竣工砌体工程混凝土工程基础工程室外装饰屋面工程水、电、暖、通风消防等安装、调试安装配合预留预埋 图3-2 施工顺序 四、 施工准备（一） 技术准备与现场的所有管理人员首先由项目经理组织，项目技术负
