某工程临电施工方案.doc

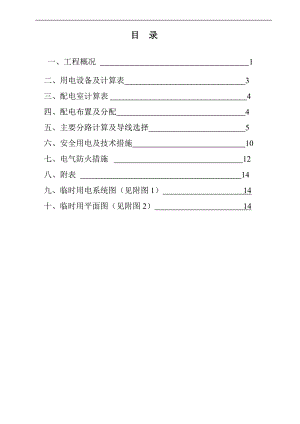

目 录一、工程概况 1二、用电设备及计算表 3三、配电室计算表 4四、配电布置及分配 4 五、主要分路计算及导线选择 5六、安全用电及技术措施 10七、电气防火措施 12八、附表 14九、临时用电系统图（见附图1） 14十、临时用平面图（见附图2） 14一、工程概况工程名称：某某中心地理位置：西安市明光路与凤城五路交汇处建筑面积：总面积 62527 m2 建筑高度：99.8 5m栋 数：1栋电源进线：埋地敷设进线距离：20米编制依据：JGJ46-2005总包单位：施工单位：建设单位：某某投资有限公司二、用电设备及计算表线路编号用电设备名称型号及技术参数台数功率N1震动棒打夯机电焊机照明1.1KW2.2KW14.5KW10KW62479N2施工电梯震动棒电焊机照明SCD200/200K 44KW1.1KW38KW3KW161294.6N3塔式起重机照明QZT80 47KW3KW1253N4钢筋弯曲机钢筋切断机钢筋调直切断机对焊机平刨床压刨床圆盘踞照明GQ40-1 4KWGWJ-40A 6KWGT4-14 9.5KWUN-150 100KVA2.2KW2.2KW2KW 3KW22111211141.1N5办公室 库房 食堂照明 空调50KW150417.7总功率P=1.21K1PC =1.21 K1N=1.21x0.7x（417.7） KW ，K1=0.7353.79KW一、 变压器选择：Po=1.4P= 1.4×353.79=495.30 KVA选择：选择630KVA 变压器能满足要求二、 总配进线总隔离开关选择：I=2P=2x353.79=707A选择：选择800型能满足要求。三、 总电线（外线）电缆选择：S26PL=26×3.53×2=183.5mm2；I=707A，选择(VV -3×185+2×95)电缆；根据附表选择（两者选大）。最后选择： 1根VV-3×185+2×95电缆.三、配电室计算表注：1、塔吊P塔铭牌暂载率一般为40%，通用换算为25%暂载率：P塔=Pex=2Pe=2 Pe=1.265 PePe铭牌容量（kw），Jc铭牌暂载率。2、电焊机一般暂载率为60%，通用换算为100%暂载率：P焊=Se×COS= Se××0.5=0.387SeSe铭牌容量（KVA）；Jc铭牌暂载率,一般为60%；COS=0.5。3、综合考虑施工用电，照明部分约占动力用电量的10%；根据公式：P=1.051.1x(K1PC+ K2Pb + K3Pa) =1.051.1 x(K1PC+ 0.1xK1PC) =1.1551.21 K1PC (KW)其中：P供电设备额定用电量总和（KW）；PC全部动力用电设备额定电量总和，K1系数：5台内取0.8，10台内取0.75，1030台内取0.7，3050台内取0.6，50台以上取0.5。Pb室外照明电量总和，K3系数一般取0.91；Pa室内照明电量总和，K2系数一般取0.8。4、变压器容量：Po= =1.4P (KVA)其中：COS=0.755、电流计算公式：I= =2P其中：COS=0.756、总进线电缆最小截面：S 其中：P负载的电功充率（KW），以100KW代入上式计算； L送电线路的距离(m)，以100m代入上式计算； C系数，三相四线，铜钱为：77，铝线为：46.3； 允许的相对电压降（即线路电压损失）%，临电电压降±5%。将P、 L、 C、相关数据代入上面公式得：S =100x100/(77x5)=26 则，S26PL (铜芯电线、电缆)其中：P100（KW）； L100（m）。.四、配电布置及分配1、总配靠近电源（外线）；2、分箱靠近供电区域；3、电缆采用埋地敷设；4、现场设1个配电室，供电采用就近供电的原则。配电室Z1共分5个回路：第一路，供地下两层动力照明用电；第二路：施工电梯及楼层的动力和照明用电；第三路：塔吊和照明用电；第四路：钢筋、木工棚用电； 第五路：提供办公、空调、宿舍、用电；5、临时用电分配采用放射式供电。（附图1：现场平面图；附图2：临电系统图）五、主要分路计算及导线选择一）、配电室主要分路计算及导线选择1、 N1回路用电容量计算、导线选择1） 本回路供地下两层动力照明用电，用电设备如下：序号设备名称设备型号设备容量台数1震动器HZ-301.1KW62打夯机2.2kW23电焊机14.5kW44照明10 kW12） 机械用电负荷：取Kx=0.8 Ps=Kx·P=0.8×（6.6+4.4+58+10）=63.2KW3） 电源电缆工作电流计算I=2Ps=2x(28.4)=126.4A4） 导线与开关选择：选用VV3×50+2×25 mm²聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量164A。本回路长度约60米，电压降核算为：S26PL=26x0.63x0.6=9.83 mm²经核算：选用VV3×50+2×25 mm²聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量164A，满足需要。总箱回路隔离开关选择选用DZ20T-250/3300型；漏电保护器选用DZ15LE-250/4901，漏电动作电流为100mA，额定漏电动作时间0.2s。二级箱总隔离开关选择选用DZ20T-250/3300型。2、N2回路用电容量计算、导线选择1) 本回路供2#塔吊和照明，用电设备如下：序号设备名称设备型号额定容量台数1施工电梯SCD200/200K44KW12震动器HZ-301.1KW6电焊机38KW1镝灯3KW22) 机械用电负荷：取Kx=0.8Ps=Kx·P=0.8×（44+6.6+38*0.378）=65KW3) 照明设备组用电负荷：镝灯等效三相负荷： Ps =x3x2=10.4KW4) 电源电缆工作电流计算I=2Ps=2x(65+10.4)=151A5) 导线与开关选择：选用VV3×70+2×35mm²聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为211A。本回路长度约125米，电压降核算为：S26PL=26x0.75x1.25=24.4mm²经核算：选用VV3×95+2×50 mm²聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为238A，满足要求。总箱分路隔离开关选择选用DZ20T-250/3300型，漏电保护器选用DZ15LE-250/4901，漏电动作电流为100mA，额定漏电动作时间0.2s。二级箱总隔离开关选择选用DZ20T-250/3300型；3、N3回路用电容量计算、导线选择1）路供塔吊、照明用电，用电设备如下：序号设备名称设备型号额定容量台数1塔吊QTZ8047KW12照明3 KW22）设备组用电负荷：塔式起重机设备功率： Ps=47 KW 1台x=1 Ps=Kx·P=1×（44）=47KW3） 照明用电负荷：镝灯等效三相负荷： Ps =x3.5*2=10.4KW4) 电源电缆工作电流计算I=2Ps=2x(47+10.4)=115A5）导线与开关选择：选用VV3×50+2×25mm²聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为175A。本回路长度约140米，电压降核算为：S26PL=26x0.574x1.4=20.89mm²经核算：选用VV3×50+2×25 mm²聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为175A，满足要求。总箱分路隔离开关选择选用DZ20T-250/3300型，漏电保护器选用DZ15LE-250/4901，漏电动作电流为100mA，额定漏电动作时间0.2s。二级箱总隔离开关选择选用DZ20T-250/3300型4、N4回路用电容量计算、导线选择1） 本回路供钢筋、木工制作车间动力照明供电，用电设备如下：序号设备名称设备型号设备容量台数1钢筋调直机GT4-149.5 KW12钢筋切断机GWJ-40A6 KW23钢筋弯曲机GQ40-14KW2对焊机UN-150150KW1平刨床2.2KW1压刨床2.2KW2圆盘踞2KW1照明3KW12)机械用电负荷：取Kx=0.8Ps=Kx·P=0.8×（38.1+150*0.378）=94.8KW3)照明设备组用电负荷：镝灯等效三相负荷： Ps =x3=5.2KW4)电源电缆工作电流计算I=2Ps=2x(94.8+5.2)=200A4）导线与开关选择：选用VV3×95+2×50聚氯乙烯绝缘护套电线，架空长期连续负荷允许载流量为254A。本回路长度约160米，电压降核算为：S26PL=26x1x1.6=41.6mm²。经核算：选用VV3×95+2×50聚氯乙烯绝缘护套电线，埋地长期连续负荷允许载流量为254A，满足要求。总箱回路隔离开关选择选用DZ20T-250/3300型。漏电保护器选用DZ15LE-250/4901漏电动作电流为100mA，额定漏电动作时间应采用0.2s。二级箱总隔离开关选择选用DZ20T-250/33005、N5回路用电容量计算、导线选择本回路供办公、宿舍、食堂照明用电，用电设备如下：序号设备名称设备型号额定容量台数1空调用电20KW2照明用电5KW3食堂用电15 KW2） 照明设备组用电负荷：单项220v照明转换为三相负荷(按最不利考虑，空调用电、办公用
