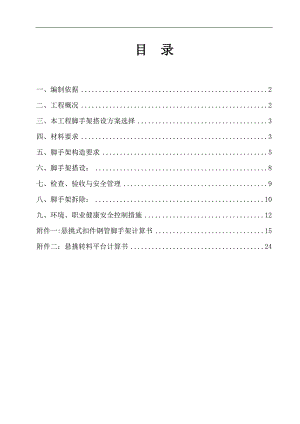

目 录一、编制依据2二、工程概况2三、本工程脚手架搭设方案选择3四、材料要求3五、脚手架构造要求5六、脚手架搭设：8七、检查、验收与安全管理9八、脚手架拆除：10九、环境、职业健康安全控制措施12附件一:悬挑式扣件钢管脚手架计算书15附件二：悬挑转料平台计算书24一、编制依据1、某某海XH-1#栋XH-5#栋、XH-7#栋XH-8#栋及地库2、3、4建安工程图纸设计2、某某海XH-1#栋XH-5#栋、XH-7#栋XH-8#栋及地库2、3、4建安工程施工组织设计3、 公司质量管理体系4、建筑施工手册第四版-中国建筑工业出版社5、建筑施工计算手册第二版中国建筑工业出版社6、混凝土结构工程施工质量验收规范(GB50204-2002）7、长沙市建筑工程监督站出版的建设工程安全生产文明施工现场管理标准图集（推荐性企业标准）。8、脚手架施工规范二、工程概况某某海XH-1#栋XH-5#栋、XH-7#栋XH-8#栋建安工程均为剪力墙结构，脚手架工程施工质量极为重要，直接影响着本工程的施工安全及工程的质量和成本控制，是该工程施工的关键。序号项目内 容1工程名称某某海XH-1#栋-XH-8#栋地库2、3、4建安工程2地理位置长沙市雨花区井塘村3建筑功能住宅、停车、底商、人防4建筑面积196344.57m25建筑层数XH-1栋地上34层、地下一层，XH-2栋地上33层、地下二层，XH-3栋地上34层、地下二层，XH-4栋地上34层，XH-5栋地上34层、地下一层， XH-7栋地上34层、地下一层，XH-8栋34层、地下一层，地库2#、4#：地下二层，地库3#地下一层。6建筑高度XH-1栋：98.90m、XH-2栋：98.90m、XH-3栋：98.90m、XH-4栋：98.55m、XH-5栋：98.55m、XH-7栋：98.80m、XH-8栋：98.80m。7结构形式剪力墙三、本工程脚手架搭设方案选择根据本工程实际情况和业主对工程进度的要求，XH-1#栋XH-5#栋、XH-7#栋XH-8#栋的外脚手架采用落地式钢管脚手架和悬挑钢管脚手架两种结合。具体搭设方案选择：XH-1#栋XH-5#栋、XH-7#栋XH-8#栋从六层顶面开始悬挑脚手架（7-13层实际搭设高度20.3米、14-20层实际搭设高度20.3米、21-27层实际搭设高度20.3米、28-34层实际搭设高度20.3米），1-6层搭设落地式钢管脚手架（搭设高度17.4米）.落地式双排钢管脚手架搭设要求：1、落地脚手架底部需对回填土进行夯实，并浇上100厚的C15砼垫层2、立杆底部设置300*300*50木模板垫块3、在脚手架四周围距外立杆400设置一排水沟200*300，使表面水能及时排走，确保脚手架根部地基稳定、安全4、落地式双排脚手架的立杆纵距为1.50m，立杆横距为1.00m，步距为1.80m，距立杆上200处纵、横设扫地杆, 大横杆间距（步高）为1.8m,其水平偏差不得大于5。小横杆里端离墙面距离不大于10，外端伸出大横杆外长度大于25，外端对齐。5、连墙件按二步三跨布置，间距4.50m，拉结件钢管采用双扣件与内立杆连接。脚手架外侧采用密目安全网全封闭6、剪刀撑跨越宽度不应小于4跨，且不应小于6.0m，高度为45步距，斜杆与地面的倾斜角度宜在45°60°之间，在每面脚手架的两端设置一道剪刀撑，且并应从底至顶连续设置。四、材料要求脚手架的材料必须遵循以下原则：4.1.钢管： 1）钢管的截面尺寸应为48mm×2.8mm。用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为46m。用于横向水平杆的钢管长度为1.4m左右，以适应脚手架宽的需要。2）钢管严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管，本工程所用外脚手架的钢管均外涂防锈漆，并定期复涂，以保证外观形象。3）钢管质量的检验要求：钢管应无裂纹，两端面应平整，严禁打孔。钢管的外观质量检验应按下表进行：项次检查项目验收要求1表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯弯曲允许5mm2外径，壁厚外径允许偏差-0.50mm，壁厚允许偏差-0.5mm3端面应平整，端面切斜的偏差1.70mm4防锈处理外表面锈蚀深度0.50mm必须进行防锈处理，刷防锈漆4.2.扣件：1）扣件应采用GB978-67可锻铸铁分类及技术条件规定，应与钢管管径相配合、机械性能不低于KT-33-8的可锻铸铁制造，扣件的附件要用的材料应符合GB700-88碳素结构钢中Q235钢的规定，螺纹均应符合GB198-81普通螺纹的规定，扣件严禁使用加工不合格、无出厂合格证、表面裂纹、变形，锈蚀的扣件，扣件活动部位应灵活转动，夹紧钢管时，开口处的最小距离应不小于5mm，扣件表面应涂刷黄色防锈漆。2）技术要求： 扣件应采用机械性能不低于KT-33-8的可锻铸铁制作。 铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。 扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。 扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于1mm。 当扣件紧夹钢管时，开口处的最小距离应不小于5mm。 扣件表采用扣件，在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。 旧扣件使用前应进行质量检查，有裂缝，变形的严禁使用，出现滑丝的螺栓必须更换。 扣件应进行防锈处理。4.3.脚手板：采用符合安全要求的竹串片脚手板,脚手板用18#铁丝绑扎并双股并联四角绑扎.4.4.安全网：安全网采用经国家指定监督检验部门鉴定许可证生产的厂家产品，同时应具备、督部门指验证和工厂检验合格证。安全网的力学性能应符合GB5726-88安全网力学性能试验方法的规定，进入现场后应对安全网进行模拟砂包冲击试验，立网采用安全网L-1.8×6的密目安全网，平网采用P-3×6的密网，密目式安全网要求：（1）在100cm2面积上，不少于2000目（2）做耐贯穿试验（即用5kg重的钢管从距网中心3m高处垂直自由落下，砸到与地面成30°角的网眼上不穿透）。4.5.工字钢：悬挑式外脚手架采用18号热轧工字钢作为底架支撑，工字钢表面需进行防锈处理，表面锈蚀深度不大于0.5mm，不得出现弯曲、变形等。4.6.连墙件：拉结件采用小横杆与预埋在楼板上的钢管用双扣件连接，材质应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定。五、脚手架构造要求型钢悬挑式扣件钢管脚手架：5.1、立杆：立杆横距为1m，纵距1.5m，内排距墙0.35m，立杆架设在18号工字钢悬挑杆上，相邻立杆接头位置应相互错开，布置在不同的步距内。立杆与大横杆必须用直角扣件加紧，以保证立杆承载能力。立杆的垂直偏差应不大于架高的1/500。5.2、大横杆大横杆步距为1.80m，上下横杆接长位置应错开布置。在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。相邻步距的大横杆应错开布置在立杆的内侧和外侧，以减少立杆偏心受载情况。同一排大横杆的水平偏差不大于该片脚手架总长度的1/200，且不大于5cm。扫地杆贴悬挑杆上设于立杆内侧。5.3、小横杆及剪力撑小横杆应贴近立杆布置，两端各出100 mm，搭设在大横杆之上，并且用直角扣件扣紧，在任何情况下，均不得拆除。剪力撑取7-5根立杆，斜杆与水平面夹角45-60度。剪刀撑应沿架高连续布置，剪刀撑的斜杆除两端用转向扣件与立杆或大横杆扣紧连接牢外，中间应增加24个扣接点，每隔7-5根立杆一组，架子转角处加设剪刀撑。5.4、连墙杆：在各层楼面板砼内予埋218钢筋套钩，作为拉接固定点，采用48钢管水平拉接，连墙件采用二步三跨，竖向间距3.60米，水平间距4.50米。5.5、护栏挡脚板及防护操作层上必须设置封闭护栏两道，高分别为1.2m、0.6m。下部设180mm高挡脚板。脚手架外部用密目安全立网进行全封闭。安全网用维纶绳绑扎严密。操作层内立杆与墙间距用木板封严。5.6、悬挑杆安装从第七层开始采用悬挑架，每七层悬挑一次，共需悬挑四次，即在7、14、21、28楼面板预留218钢筋锚环，间距1400，用18号工字钢作悬挑杆，伸出墙面1400，其上搭设扣件式钢管脚手架，立杆间距为1000×1500，步距为1800，实际搭设高度为19.9米，在各层楼面板砼内予埋218钢筋套钩，作为拉接固定点，采用48钢管水平拉接，间距为1500，外挂安全网，具体构造尺寸如下图所示： 5.7悬挑脚手架受力计算见附表： 六、脚手架搭设：6.1搭设顺序：根据平面图埋设悬挑梁卡环、连墙件、安装工字钢梁、焊立杆限位竖立杆扣结小横杆扣结大横杆搁栅铺脚手板装护栏杆设置连墙点剪力墙施工层安装踢脚板挂网6.2 挑梁预埋：在浇砼前将18圆钢预埋到主体楼板面内，钢挑梁待砼浇筑完成后，穿入预埋钢环中用电焊固定，保持钢挑梁水平，与轴线垂直，位置正确，间距均匀。6.3挑脚手架立杆搁置在钢挑梁上平面焊接的短钢管上用对接口件连接。6.4不得超荷使用，严禁利用脚手架运输或放置超重物，不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管固定在脚手架上，严禁悬挂起重设备。6.5每搭设12步高时，按规定要求进行检查验收，由工地技术人员和安全员会同架子班组按规定验收，合格后办理交接手续交付使用，并可继续向上搭设。6.6搭设和拆除人员必须符合特种作业人员安全技术考核管理规则（GB5036）的架子工持证上岗操作。6.7在使用期间设专人（安全员和架子维修人员）经常检查，严禁拆除主节点的纵横向扫地杆和连墙杆，及时清除脚手架上的垃圾和闲置材料。6.8架子操作人员在作业时（搭设或拆除）应严格遵守高处作业安全技术规定和安全纪律，佩安全帽安全带，穿防滑鞋，放好工具，按要求操作。6.9春节（包括其他节日）放长假后或停工后复工，大雨、大风（6级以上）、大雪及冰雪融化后，应对脚手架重新详细检查后方可使用。6.10不得在脚手架基础及邻近处进行挖掘作业，否则采取安全措施。6.11施工通道、施工便道边搭设脚手架时，外侧应有防止坠物伤人的防护措施。6.12在脚手架上进行电、气焊作业时，必须有防火措施和专人监护，防止火星和切割物溅落。6.13搭设脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员进入。不得超荷使用，严禁利用脚手架运输或放置超重物，不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管固定在脚手架上，严禁悬挂起重设备。七、检查、验收与安全管理7.1每搭设12步高时，按规定要求进行检查验收，由工地技术负责人和安全员会同架子班组按规定验收，合格后办理交接手续交付使用，并可继续向上搭设。7.2搭设和拆除人员必须符合特种作业人员安全技术考核管理规则（GB5036）的架子工持证上岗操作。7.3在使用期间设专人（安全员和架子维修人员）经常检查，严禁拆除主节点的纵横向扫地杆和连墙杆，及时清除脚手架上的垃圾和闲置材料。7.4架子操作人员在作业时（搭设或拆除）应严格遵守高处作业安全技术规定和安全纪律，佩安全帽安全带，穿防滑鞋，放好工具，按要求操作。7.5春节（包括其他节日）放长假后或停工后复工，大雨、大风（6级以上）、大雪及冰雪融化后，应对脚手架重新详细检查后方可使用。7.6不得在脚
