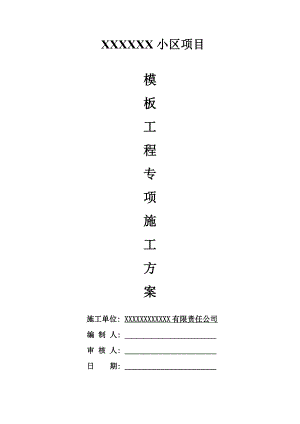

XXXXXX小区项目模板工 程专项施工方案施工单位: XXXXXXXXXXXX有限责任公司 编 制 人: _ 审 核 人: _ 日 期: _目 录一、工程概况: 2 二、模板设计的基本要求: 2 三、模板计算: 2四、模板施工前的安全技术以及准备工作: 4五、模板的拆除: 5 六、模板存放、防倾倒措施: 6七、安全技术: 6一、工程概况:工程名称：XXXXX小区项目，项目地址位于XXXXXX，建设用地面积5518.0m²，总建筑面积21880.07 m²（含地下层建筑面积6435.50 m²）。本项目建筑高度为42m，设计使用年限为50年，抗震设防烈度为6度，工程耐火等级为二级，屋面防水等级为一级，结构形式为框支剪力墙结构。二、模板设计的基本要求:施工前，根据工程设计图纸、现场条件、混疑土结构验收规范以及有关的模板技术规范，进行模板设计。模板设计包括模板板面、支撑系统以及连接配件的设计，模板设计必须符合下列要求:一、要能够保证混疑土结构构件各部分形状、尺寸以及相互位置；二、具有足够的强度、刚度、稳定性，能可靠的支撑新浇混疑土重量或测压力及施工过程中附加给模板的全部荷载；三、构造简单、拆除方便，并便于钢筋的绑扎、安装和混疑土的浇注、养护；四、模板连接严密，不得漏浆。总之，保证模板结构安全，保证混疑土结构工程质量，力求实用、经济、先进、合格。三、模板计算：（一）、楼板模板计算：根据本工程实际情况及特点，采用48×3.5mm钢管搭设脚手架作为支撑系统，支架立杆间距a0.9，模板支架伸出高度为0.1。永久荷载标准值:1、模板底模支架间垂直标准值0.5；2、梁底模板支架间垂直标准值0.56；3、楼板模板支架间垂直标准值0.3；4、楼板钢筋自重标准值1.1；5、梁钢筋标准值1.5；6、新浇筑混疑土标准值24。可变荷载标准值:1、施工人员及设备荷载标准值：1.0;2、振捣混疑土时产生的荷载标准值：2.0³。（二）、验算混疑土楼板支架荷载:、作用于大横杆向水平杆的永久荷载值为gk1，设计值gk10.5×0.9（1.1×0.9×0.924×0.9×0.9）×0.153.50KN/mgk1.2×3.504.2KN/m作用于大横杆间水平可变荷载标准值gk1，设计值gk1:gk11×0.92×0.93.8KN/mgk21.4×2.73.78KN/M大横杆水平受最大弯矩:0.1g1b²0.117g²b²0.103.98×0.9²0.117×3.98×0.9²3.70KN/m抗弯强度:a3.70×10÷5.08×1072.83N/m²205 N/m²满足要求：绕度：2×（0.667gh0.99gh）10036×（0.77×3.3120.99×2.7）÷100 1.885mm满足要求：3、扣件抗滑载力计算:大横杆向水平杆传给立杆最大向心力:1.1gh1.2gh1.1×3.98×0.91.2×3.78×0.97.93KN在主节点处立杆为双扣件即：7.932RC16KN满足要求四、模板施工前的安全技术以及准备工作:当模板构件进场后，要认真检查构件和材料是否符合设计要求，例如钢模、构件是否有严重锈迹或变形，构件的焊接或连接螺栓是不是符合要求，构件拼接接头是否牢固。同时还要排除模板工程施工现场的不安全因素，保证运输道路畅通，做到现场防护设施齐全，在地面上支模时地面必须平整坚实，夜间施工有足够的照明设备，电动工具的电源线绝缘，漏电保护装置齐全，并作好模板垂直运输的安全施工准备工作。现场施工负责人员在模板施工前认真向有关人员做好安全技术交底，特别是新工艺必须通过试验培训的操作人员。模板工程作业高度在或以上时，根据高空作业安全技术规范的要求进行操作和防护。在以上或二层及二层以上周围应设安全网，防护栏杆，在临街及交通要道及施工区域设警示牌，操作人员通行须走通道口，不得在墙顶、独立梁及其他狭窄而无防护栏的模板面上行走，在高处作业架子上、平台上不宜堆放模板。高处支模工人的工具不用时放入工具袋内，不得随意将工具放在脚手架上，以免坠落伤人。五、模板的拆除:不承重的侧模板包括梁、柱的侧模板。在混疑土强度能保证表面及棱角不因拆除模板而受损坏时，即可拆除。承重模板，包括梁、板等水平结构构件的底模，应根据与结构同条件养护的试块强度达规定的强度时，方可拆除；现浇板混疑土强度达到5075，梁混凝土强度达到75100，悬臂构件混疑土强度达到90100，方可拆除。拆模之前必须有拆模申请，并根据同条件养护试块强度记录达到规定，技术负责人批准，方可拆模。拆模时，模板上方不能站人，拆模区应设警戒线，以防有人误入被砸伤，拆除的模板向下运送传递。吊装模板时，模板应堆码整齐并拴牢，方可吊运。基坑内模板拆除，应注意基坑边坡的稳定，特别是拆除模板支撑时，可能使边坡上发生振动，导致塌方。拆除模板应及时将其运到离基坑较远的地方进行清理。六、模板存放、防倾倒措施:在已拆除的模板不得随意往下抛掷，须通过传递运到地面，连续的模板须一次性拆除完毕，以免落下伤人，模板向下传递时，多个模板应锁牢，模板应存放在防雨以及排水措施良好的场地，下面垫木楞使其离地高度10cm；模板须分规格存放，将表面浮灰全部清理干净，并刷隔离剂，堆放平整，无晃动，成堆模板堆放高度不大于1.8m，各堆间应有一定间距，以免发生碰撞而倾倒，堆场内无积水。七、安全技术:（一）基础工程模板:基础工程模板安装应先检查基坑土壁边坡的稳定情况。发现有塌方危险时，必须采取安全加固措施后，方能开始作业，操作人员上下基坑要设爬梯。基坑上边缘1m以内不允许堆放模板构件和材料，分层分阶的支模，要待下层模板校正并支撑牢固之后，再支上一层模板。（二）混疑土柱模板:柱模板支撑时，四周必须设牢固支撑或用钢筋、钢丝绳拉接牢固，避免柱模板整体歪斜，柱箍的间距及拉接设置必须依照设计要求。（三）梁板支模:梁板支模，应搭设牢固的操作平台，并设防护栏杆，避免上下同时作业，上下支架的立柱应垂直。多层现浇应采取分层分段。
