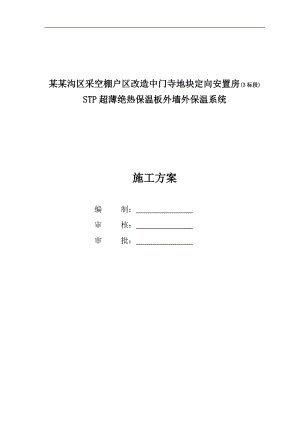

某安置房外墙STP板保温施工方案.doc

某某沟区采空棚户区改造中门寺地块定向安置房(3标段)STP超薄绝热保温板外墙外保温系统施工方案编 制： 审 核： 审 批： 目 录一、编制依据4二、工程概况5三、施工部署6（一）、总包项目组织机构6（二）、分包项目组织机构6（三）、施工目标7四、施工准备7（一）、技术准备7（二）、外保温施工应具备的条件9五、现场材料配制11六、外墙外保温涂料饰面施工方案12（一）、外墙外保温(涂料饰面)施工工艺13（二）、质量控制22（三）、工程验收24七、各项保证措施25（一） 技术保证措施25（二）、质量保证措施26（三）、半成品、成品保护措施26（四）、质量管理目标计划27（五）、安全保证措施28（六）、材料管理措施30（七）、进度计划控制措施30（八）、环保、环卫措施32（九）、技术资料管理措施33（十）、现场临时用水、用电管理33（十一）、文明施工管理措施35（十二）、雨季施工措施36一、编制依据建筑节能工程施工质量验收规范 GB50411-2007 民用建筑热工设计规范 GB50176-93 砌体工程施工质量验收规范 GB50203-2002 混凝土结构工程施工质量验收规范 GB50204-2002 建筑装饰装修工程质量验收规范 GB50210-2001 外墙外保温工程技术规程 JGJ144-2009 膨胀聚苯板薄抹灰外墙外保温系统 JG149 -2003 外墙外保温用聚合物砂浆质量检验标准 DBJ01-63-2002 民用建筑节能设计标准（采暖居住建筑部分）JGJ26-2010 外墙外保温施工技术规程 DB11/T584-2008 STP超薄绝热板工程技术标准 JQB-242-2012 图纸及其它文件二、工程概况工程名称：某某沟区采空棚户区改造中门寺地块定向安置房(3标段)； 工程地点：某某沟区龙泉镇大峪村；建设单位： ；项目管理单位： ；设计单位： ；监理单位： 勘察单位： ；质量监督单位： ；施工单位： ；分包单位： ；工期要求：2013年 月 日2013年 月 日；建筑功能；住宅；施工楼号； 外墙保温体系结构简图如下：STP超薄绝热板外墙外保温涂料饰面体系截面图三、施工部署（一）、总包项目组织机构项目经理 生产经理 技术负责人 工程部 安全部 材料部 资料员 商务部 行政实验员刘技术员 放线员 财务预算消防保卫劳资（二）、分包项目组织机构项目部经理 王立涛预算成本安全生产部材 料 部技术质量部工 程 部 统 计 员预 算 员安 全 员材 料 员质 检 员外装工长 分包拟投入本工程的主要技术人员汇总表序号姓 名本项目任职主要职责职 称专 业参加工作时间1秦文超项目负责人项目总负责总协调、总指挥建造师工民建2000年9月2王 平执行经理项目具体内容落实、执行建造师工民建2000年4月3李 珂技术员技术指导、方案编制及交底建造师工民建2006年6月4杜森垚质检员过程中质量监督工民建1995年8月5杨德祥安全员整个过程中的安全巡查、预警工民建2009年7月（三）、施工目标1、质量目标（1）做好过程控制工作，来料检验不合格不进现场，不允许使用到工程上，施工过程中检验，严格按施工工艺进行，成活检验发现问题及时整改。杜绝质量隐患，各工序操作过程一次成活；（2）原材料、构配件、设备进场检验、复试全数合格；（3）分部（子分部）工程验收达到合格要求；2、文明施工目标：确保北京市安全文明标准化工地。3、安全目标：达到北京市文明安全工地标准；杜绝火灾、食物中毒；遇突发灾害天气，安全事故为零；无重大伤亡事故；4、工期目标：按双方协定的日历天保证质量完成外墙保温分包工程。四、施工准备（一）、技术准备1、认真做好熟悉图纸和图纸会审工作，做好图纸会审记录。1.1、图纸收到后认真审看，理解设计意图，检查建筑图是否完整齐全，是否符合国家规范的要求。1.2、专业之间的施工图是否交圈，有无矛盾和错误。1.3、预算组应及时计算外墙外保温面积，以便计划材料用量。2、根据图纸要求，按照国家规范，结合本工程特点，编制分项工程施工组织设计。分项工程施工前，按照施工工艺标准、针对图纸具体部位要求做好技术交底。在施工过程中对方案、交底的实施情况要进行检查。3、进行现场生活、生产搅拌区域、库房及机械设备规划，绘制平面布置图。4、了解合同内容、甲方、总包质量验收标准。5、根据招标文件要求安排施工进度计划(拟在施工合同签订之后按双方协定的工作日完成外墙外保温施工)，常规工序下的施工进度计划表参下： 6、材料准备：本工程根据工法系统下的要求，需要的材料为STP真空绝热板(规格为470*700mm；370*700mm；320*700mm；270*500mm)、粘结砂浆(40kg/袋)、抹面砂浆(40kg/袋)、耐碱网格布、建筑锚栓、玻化微珠保温砂浆及外饰面材料，以上材料将根据现场实际开工的楼体面积，在施工前及施工过程中分批次进场，每批材料进场前需上报现场监理机构及总包方相关机构进行检查，并出具相应的检测报告、合格证及其它证明外保温材料合格的资料，合格后在现场仓库内分类码放；现场进行外保温施工时，上报监理及总包方，进行现场见证取样，做好材料复试。验收合格后方可使用。如检验不合格抽检范围扩大2倍，再不合格本批次材料全部退场，更换材料。（二）、外保温施工应具备的条件1）、门窗洞口尺寸满足设计要求，应首先在墙面各个大角、门窗口边线均要放控制线及窗洞中线，作为外墙保温板施工收口、外墙窗施工的依据。大墙面挂水平线、垂直线后基层除符合混凝土结构工程施工质量验收规范(GB50204-2002)和砌体工程施工质量验收规范（GB50203-2002）的标准外，还应保证基层的平整度、垂直度应控制在4mm以内，对于不满足要求或超差部分需要配合进行剔除，修正； 2）、外保温施工前分包方应对基层表面应清理干净，并保持洁净，基层表面无油污、空鼓、剥落、粉化及脱模剂；3）、基层墙体必须保证达到粘结强度的要求；4）、墙体一次结构、二次结构及后砌块部位施工出现的跑模、漏浆及错台部位不符合标准要求的，应配合进行剔除到位；5）、结构施工时遗留的穿墙钢筋须切割到位；6）、外墙穿墙孔洞封堵密实，外挑空调板、飘窗板及非封闭阳台底板均应做好顺水坡处理。7）、外墙雨水管卡、女儿墙避雷针基座、预埋铁件及外墙各种栏杆的预埋件在外保温施工之前应预留到位，且洞口四周水泥砂浆处理到位。8）、外饰面局部为两种不同饰面材料交接时，相邻装饰面后部保温板工序协调到位；9）、外墙若存在结构伸缩缝(伸缩缝施工单位施工)时，伸缩缝部位两侧的处理方案、施工之前总包方应明确此部位的施工工序同时伸缩缝的安装方案应考虑工序衔接；10）、要求现场提供有380伏、220伏电源；11）、对在楼体及搅拌棚周围露天存放的保温材料，用苫布或细目安全网覆盖。12）、外保温施工环境温度不低于5，风力不应大于5级，风速不应大于10m/s；严禁雨天施工。雨期施工时应做好防雨措施。（三）、劳动力准备劳动队伍的选择根据我分包方的施工劳务管理规定的相关规定执行,我公司将选派优秀的劳务队伍进行施工。本工程施工之前，将选派完毕的施工队进驻现场实际勘探；做到及时、准确理解本工程的施工工法及掌握相关的施工部位。同时我公司将授权有条件和资历可以胜任本工程的员工进驻现场，组建具有相当技术实力的项目组，与劳务公司签订劳务用工合同、安全协议以及质量协议，认真组织劳动力进场，并按现场工作面组建好作业班组。项目组对作业班组的施工进度及工程质量负有监督控制的义务，对于施工作业要求确实达不到合同要求的劳务队伍将及时清退现场。施工前，项目组将组织施工队伍进行上岗前的培训，培训内容包括：项目施工的规章制度、安全法规与知识、操作工艺和技术规程以及精神文明教育等方面。本工程的详细技术工人、壮工的安排以现场交接的工作面为准，保证施工的质量、进度、安全及文明施工。（四）、施工机具准备根据现场实际情况，在外墙外保温施工阶段需要机具计划如下表序号设备名称单位规格数量备注1小推车辆0.14m3以现场实际需求为准2电锤把以现场实际需求为准3手提搅拌器把以现场实际需求为准4380V橡套线米五芯以现场实际需求为准5220V橡套线米三芯以现场实际需求为准6配电箱（三项）套砂浆机及临电以现场实际需求为准72m靠尺把以现场实际需求为准8钻头把 以现场实际需求为准备注：1、常用抹灰工具及抹灰检测器具若干、喷枪、剪刀、壁纸刀、手锯、手锤、铁锹、水桶、扫帚等；2、常用的检测工具：托线板、方尺、水平尺、探针、钢尺；另外总包方应配和好垂直运输机械、外墙脚手架、室外操作吊篮等。五、现场材料配制1、粘结砂浆的配制粘结砂浆干粉料：水4：1（质量比）并严格按照产品使用说明书进行现场配制，专人负责，严格计量，机械搅拌，确保搅拌均匀；考虑到现场施工时工人搅拌砂浆的准确性，我公司特备体积容器（20L/桶），同时实时监测施工现场温度的影响（适当增加或减小用水量），按照2桶干粉砂浆兑1桶水比例进行配置；配置砂浆过程中派专人在砂浆搅拌区进行砂浆搅拌，拌好的粘结砂浆在静停20分后,还需经二次搅拌才能使用。配好的料注意防晒避风，以免水分蒸发过快。一次配制量应在可操作时间4h内用完，否则会因为砂浆的凉置时间过长，影响粘结强度。2、抗裂砂浆的配制抗裂砂浆干粉料：水10：2.22.5重量比用砂浆搅拌机或手提搅拌器搅拌均匀。抗裂砂浆不得任意加水，一次配制量应在可操作时间4h内用完，否则会因为砂浆的凉置时间过长，影响粘结强度。3、玻化微珠保温砂浆玻化微珠：胶粉=1:1(一袋粉兑一袋珠)，为保证现场玻化微珠保温砂浆搅拌时的准确性，将提前对玻化微珠保温砂浆的原材料进行等比例调制，现场按照要求进行比兑和加水，搅拌均匀即可上墙施工。一次配制量应在可操作时间内用完，否则会因为砂浆的凉置时间过长，影响粘结强度。六、外墙外保温涂料饰面施工方案 STP外墙外保温涂料饰面施工工艺流程 基面清
