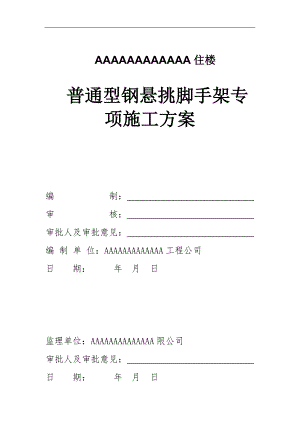

某商住楼悬挑脚手架施工方案1.doc

AAAAAAAAAAAA住楼普通型钢悬挑脚手架专项施工方案 编 制： 审 核： 审批人及审批意见： 编 制 单 位：AAAAAAAAAAAAA工程公司日 期： 年 月 日监理单位：AAAAAAAAAAAAAA限公司 审批人及审批意见： 日 期： 年 月 日目 录 一、编制依据：- 2 -二、工程概况：- 2 -三、搭设方案及材料选择- 2 -1、搭设方案：- 2 -2、架体材料：- 4 -四、搭设工艺流程- 6 -1、脚手架搭设施工准备：- 6 -2、工艺流程：- 6 -3、架体搭设：- 6 -五、架体基础：- 7 -（1）、挑梁制作：- 7 -（2）、挑梁安装：- 7 -（3）、大角处理：- 8 -六、搭设技术措施：- 10 -七、脚手架的检查与验收- 14 -八、预防监控措施- 16 -九、脚手架的拆除- 18 -十、安全措施- 19 -十一、高空防坠预案- 19 -（一）、脚手架倒塌应急预案- 19 -（二）、高空坠落预防及应急范围- 23 -（三）、高空坠落预防措施- 24 -（四）、各种高空环境作业的具体安全措施- 25 -十二、脚手架使用及管理：- 30 -十三、脚手架防雷措施- 31 -十四、环境、职业健康安全措施- 31 -十五、普通型钢悬挑脚手架计算书- 32 -一、编制依据： 1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011） 2、建筑施工安全检查标准（JGJ59-2011） 3、钢管脚手架扣件GB15831-2006 4、建筑施工高处作业安全技术规范（JGJ80-91） 5、钢结构设计规范GB50017-2003中国建筑工业出版社6、建筑结构荷载规范GB50009-2012中国建筑工业出版社7、混凝土结构设计规范GB50010-2010中国建筑工业出版社8、施工企业安全生产评价标准JGJ/T77-20109、建筑施工计算手册第二版 10、本工程设计图纸、总施工组织设计等二、工程概况：AAAAAAAAAAAAAA工程，由AAAAAAAAAAAAAA工程公司承建，建设单位为AAAAAAAAA房地产开发有限责任公司，监理单位为AAAAAAAAAAAAA有限公司，勘察单位为AAAAAAAA程勘察院，设计单位为AAAAAA任公司。结构形式为框架剪力墙结构,基础类型为人工挖孔灌注桩。建筑层数为其中：地下一层，地上32层，地上高度为99.10米,建筑面积为25500.83；地下室层高3.6米，一层层高5.8米，标准层高为3米。根据规范要求，在施工过程中，施工到19层时，考虑到18米一挑到32层还有两层超出规范要求，为了节约成本，合理施工，1-19层，26层楼面至32层部分悬挑脚手架按总监理工程师审批的专项方案进行施工，本方案只针对悬挑架19-26层搭设高度超出20米部分，进行编制独立的专项施工方案并组织专家论证方进行施工，并对19-26层部分悬挑外脚手架悬挑钢梁采取钢丝绳进行相应的加强措施。 设计使用年限：50年；抗震设防烈度6度，建筑工程等级为一级。三、搭设方案及材料选择1、搭设方案：根据工程结构特点及施工安排，外架搭设选择如下方案：（1）本工程悬挑式脚手架，根据规范要求，在施工过程中，施工到19层时，考虑到18米一挑到32层还有两层超出规范要求，为了节约成本，合理施工，1-19/26层楼面至32层部分悬挑脚手架按总监理工程师审批的专项方案进行施工，本方案只针对悬挑架19-26层搭设高度超出20米部分，进行编制独立的专项施工方案并组织专家论证，并对19-26层部分悬挑外脚手架悬挑钢梁采取钢丝绳进行相应的加强措施。故本方案只对19-26层悬挑外脚手架进行详述。（2）本工程悬挑架由二层结构面开始搭设直至屋面,每挑悬挑高度为18.0m. 分段悬挑。分别在二层楼面（标高5.80m）、七层楼面（标高23.80m）、十三层楼面（标高41.80m），十九层楼面（标高59.80m），二十六层楼面（标高80.80m），埋设锚环，安装挑梁。悬挑梁采用长度分别为3500mm、4500mm、5500mm、4500mm、9000mm的16#工字钢，每根挑梁外端采用直径为16mm，钢丝强度极限为2000N/mm2的9×61钢丝绳卸载，钢丝绳固定于建筑物结构上。详见悬挑梁布置平面图。（3）本工程悬挑脚手架采用48.3×3.6钢管搭设，架体内排架距外墙300mm，立杆横距650mm，纵距1.50m左右，大横杆步距内侧1.75m，立杆布置遇悬挑板时立杆排距根据悬挑结构做相应调整。（4）本工程悬挑梁锚环采用16圆钢加工制作，钢丝绳斜拉环采用18圆钢加工制作。（5）悬挑梁采用国标16#工字型钢，架体构造图如下：（6）大横杆步距1.75米，中间设腰杆两道，小横杆靠墙一端离墙面距离不大于10cm。（7）架体外侧满设连续剪刀撑，并用密目网全封闭，剪刀撑搭设角度4560度。剪刀撑斜杆两端扣件与立杆节点的距离不应大于15cm，脚手架各杆件相交伸出的端头均应大于10cm，以防杆件滑落。2、架体材料：（1）、16#工字钢挑梁：材质及物理性能符合国家要求标准，并附有材质证及物理性能合格证。（2）、钢管：、选用，强度等级Q235-A的焊接钢管，材质符合现行国标«碳素结构钢»（GBT700）中Q235A级钢标准，钢管表面平直光滑，无裂纹、分层、压痕、划道和硬弯，钢管上严禁打孔。新用钢管要有材质检验合格证。、立杆、大横杆和斜杆的最大长度为6.0m，小横杆长度1.5m。每根钢管的最大质量不应大于25。、钢管外径、壁厚偏差不大于0.5；表面锈蚀深度0.5；两端面相切斜偏差不大于2°、且不大于1.7。、弯曲度要求：端部弯曲长度L1.5m，弯曲度5。立杆钢管管： 3mL4m：弯曲度12；4mL6.0m：弯曲度20。水平杆斜杆弯曲：L6.0m, 弯曲度30。、钢管必须涂有防锈漆。（3）、扣件：、采用可锻铸铁扣件，材质符合现行国标«钢管脚手架扣件»（GB15831-2006）规定；不得有裂纹、气孔；不宜有缩松、砂眼、浇冒口残余披缝；毛刺、氧化皮等清除干净。、螺栓拧紧力矩达65N/m时，扣件不得发生破坏。、新扣件具有生产许可证，质量检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按国标«钢管脚手架扣件»（GB15831-2006）的规定抽样检测。、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。、扣件表面应进行防锈处理。（4）、采用竹串片脚手板，不得有变形、松散、腐朽、烧伤现象，具有产品出厂合格证及经复试合格。（5）、密目网、小目网、必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。（6）、钢管及扣件报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。（7）、立杆、纵横向水平杆、用黄色油漆涂刷；扣件刷暗红色；剪刀撑、护身栏杆用黑黄双色油漆分段间隔涂刷，间距300mm一段。四、搭设工艺流程1、脚手架搭设施工准备：（1）、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要8人，均有上岗作业证书。（2）、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。（3）、外脚手架的搭设和拆除，均应有项目部的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。（4）、对钢管、工字钢、扣件、脚手板、密目网、安全网等进行验收,不合格产品严禁使用。（5）、检验合格的构配件应按品种、规格分类堆放整齐,堆放场地不得有积水。（6）、清除搭设场地杂物,平整搭设场地。2、工艺流程：（1）落地脚手架工艺流程：在基础垫层上铺放垫板弹线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆，并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆安第二步大横杆安第二步小横杆加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)安第三、四步大横杆和小横杆安装二层与柱拉杆接立杆加设剪力撑铺设脚手板，绑扎防护及档脚板、挂安全网。（2）悬挑脚手架工艺流程：制作挑梁及锚环锚环定位及安装混凝土浇筑后安装挑梁搭设第一施工层脚手架第一施工层混凝土脱模、满足强度要求后，牵拉挑梁钢丝绳接立杆逐层搭设第一施工层以上脚手架加设剪刀撑铺脚手板。3、架体搭设：在挑梁上从角部按设计确定出脚手架立杆位置，然后放置纵向扫地杆，从角部起依次向两边竖立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起34 根立杆后,随即装设第一步纵向水平杆（与立杆扣接固定）和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直度和水平度使其符合要求，按4060N m 力拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍脚手架质量和地基（或基础）情况，严格确保设计要求和脚手架质量，设置连墙杆件（或加抛撑），按第一步程序和要求搭设第二步、第三步，随搭设进程及时装设连墙件和剪刀撑，装设作业层间小横杆（在脚手架横向杆之间架设的、用于缩小铺板支撑跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板及密目网全封闭。五、架体基础：悬挑架生根于挑梁上，挑梁通过板面混凝土浇筑前预埋的16圆钢锚环和楔紧木楔牢固固定在结构板面上。位于阳台、飘窗板、雨棚等悬挑部位的挑梁，当外伸悬挑段过大，其强度、变形等不能满足施工要求时，采取在外伸段前端拉钢丝绳的卸荷措施，以保证悬挑架基础坚固稳定。（1）、挑梁制作：挑梁采用16工字钢制作。制作时，根据工程结构尺寸，确定挑梁内端在结构上的支点位置，再根据支点位置确定挑梁下料长度，在挑梁前端立杆位置焊30高25钢筋，用以立杆定位，防止立杆移位。如图：（2）、挑梁安装：、一般部位挑梁安装：在布设挑梁的楼面混凝土浇筑前，按计算书所示位置预设16专用锚环。挑梁位于门洞中时，在建筑物（梁）上埋一个锚环，后部埋两个锚环；挑梁位于剪力墙内时，预留150（宽）×250（高）预留洞，用于挑梁前端固定。挑梁尾部按图示尺寸埋两个钢筋锚环。如下图：穿墙构造 1木楔侧向楔紧 2两根1.5M长直径18mmHRB335钢筋、阳台、飘窗板、雨棚等部位的挑梁前端必须垫高3，不能将荷载直接传递至悬挑构件。待上层剪力墙浇完后采用钢丝绳将挑梁前端拉起卸荷。、无现浇板处挑梁：在边梁上设锚环，固定挑梁根部。再在挑梁下方与边
