某变电所设备安装工程施工组织设计.doc

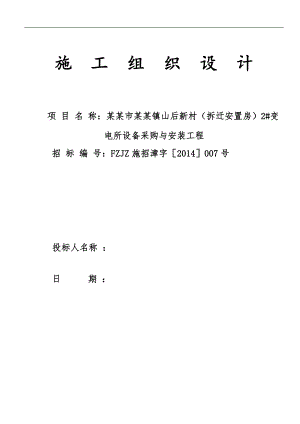

施 工 组 织 设 计 项 目 名 称：某某市某某镇山后新村（拆迁安置房）2#变 电所设备采购与安装工程招 标 编 号：FZJZ施招漳字2014007号 投标人名称 ： 日 期 ：施工组织方案编制依据：1.1编制目的和适用范围1.1.1编制目的为使某某市某某镇山后新村（拆迁安置房）2#变电所设备采购与安装工程建成一个可靠的又能获得良好的经济效益和社会效益的配电室，保证质量、安全、进度、造价管理全过程处于良好的受控状态。确保工程施工工艺达到合格工程标准。1.1.2 适用范围本施工组织设计适应于某某市某某镇山后新村（拆迁安置房）2#变电所设备采购与安装工程承包的合同环境下，实施土建、安装、线路工程、调试质量保证及内部开展经营管理。1.2 编制依据1、 某某市某某镇山后新村（拆迁安置房）2#变电所设备采购与安装工程施工招标文件；2、 关于某某市某某镇山后新村（拆迁安置房）2#变电所设备采购与安装工程施工初步设计图纸；3、 建筑施工手册及现行的有关施工规范。1.2.1 工程施工主要技术规范标准建设工程施工管理规范GB/T503262001工程建设强制性条文：电力工程部分电力建设工程重点项目质量监督检查典型大纲国家电网公司输变电工程施工工艺示范手册国家电网公司输变电工程标准化施工手则福建省电力建设过程质量监督手册福建省电力有限公司输变电工程安全文明施工检查大纲(试行)（闽电基建(2007)56号）输变电工程建设标准强制性条文实施管理规程（国家电网科2009642 号）关于转发国家电网公司输变电工程质量通病防治工作要求及技术措施的通知（闽电基建（2010）25号）福建电网送变电工程启动试运及竣工验收管理规定(2010年版）（闽电基建规2010141号）砌体工程施工质量验收规范（GB502032002）工程测量规范 GB50026-93道路工程术语标准GBJ124-88水泥混凝土路面工程施工及验收规范（GBJ9787）城市道路路基工程施工及验收规范CJJ44-91建筑机械使用安全技术规程（JGJ332001）建筑施工安全检查标准（JGJ5999）。建筑工程施工质量验收统一标准（GB503002001）建筑工程质量检验评定标准（GBJ30188）建筑装饰装修工程质量验收规范（GB502102001）建筑地面工程施工质量验收规范（GB502092001）建筑施工扣件式钢管脚手架安全技术规程（JGJ2001）变电工程达标投产考评项目建筑电气安装工程施工质量验收规范（GB503032002）电气装置安装工程母线装置施工及验收规范（GBJ14990）电气装置安装工程接地装置施工及验收规范（GB50169-2006）电气装置安装工程盘柜及二次回路接线施工及验收规范（GBJ501792）电气装置安装工程电缆线路施工及验收规范（GB501682006）电气装置安装工程电气设备交接试验标准（GB501502006）继电保护及安全自动装置检验条例混凝土工程施工质量验收规范（GB50204-2002）不足部分参照现行国家、原电力部、国电、国网有关规程规范及设计图纸中的规定执行。上述规程规范如有更换修编以国家及相关部门新规程规范及标准为准。第一章 工程概况施工特点1.1工程概况4、 工程简述工程名称：某某市某某镇山后新村（拆迁安置房）2#变电所设备采购与安装工程建设单位：某某市东跃城市建设有限公司工程地点：某某市某某镇山后新村工程工期：自签订合同日起80日前全部送电完成5、 工程规模 1、该项目设一个配电室，变配电室中共装设1600KVA的变压器2台，高压 柜、低压柜台，以及直流屏、电缆、封闭式母线槽等若干。2、10KV进线线路部分：高压配电室10KV进线电源共敷设二回，两回从城区10kV开闭所采用电缆接入至高压配电室。6、 工程承包范围1、配电室部分：（1）电气设备和材料采购、安装、调试；（2）基础施工、预埋预留、站内标准化建设等。2、10KV进线线路部分：（1）电缆沟及埋管施工；（2）利旧管沟部分的疏通；（3）电缆安装工程及实验；（4）包括施工过程当中有关的其他费用。7、 工程承包形式及质量要求承包方式：按照招标文件、图纸及技术规范的要求实行总价包干。质量目标：优质。8、 交通情况该项目位于某某市某某镇山后新村，周边交通条件较为便利。第二章 施工方案2.1 施工准备施工技术资料准备项目部按规定数量提供图纸，用于业主及相关单位管理，其余按合同要求编制竣工图移交业主。施工图设计完成后，由项目部组织各有关部门、各施工专业技术人员审核图纸，填写施工图审核记录，并参加由项目法人组织施工图会审，并以书面形式报项目负责人和监理工程师。设备安装说明书、调试大纲、试验报告等资料从设备开箱中获得，或由项目法人供给有关资料的复印件。为争取时间，对一些关键的设备待设计确定具体的型号或落实厂家后，公司将与厂家联系提前拿到资料，以便做好安装调试技术准备。针对主要设备和重要工序，由项目部组织各有关部门、各施工专业技术人员编制施工安全技术方案和作业指导书，并按施工技术交底制度对施工人员进行技术交底。施工方案及作业指导书： 9、 项目管理实施规划.10、 安全文明施工实施细则.11、 危险点分析与预控.12、 基础施工作业指导书.13、 特殊工序施工专项作业指导书.14、 工程强制条文实施细则.15、 变压器施工方案及作业指导书.16、 电缆敷设及二次接线施工方案及作业指导书.17、 电气一、二次调试大纲.18、 变压器试验方案.19、 各分系统调试方案.20、 站内接地网及防雷接地施工方案及相关的作业指导书.21、 设备、构支架基础施工方案及作业指导书.22、 脚手架搭设施工方案及作业指导书.23、 电缆沟施工方案及作业指导书.根据工程施工实际情况再编制相关的施工方案和作业指导书。施工人员学习、培训针对本工程的新工艺和质量、进场安全教育，技术交底要求，为提高职工施工能力，保证安装、调试质量,由项目经理组织有关施工技骨干人员进行学习、培训。计划到在建和投运的变电及生产厂家学习取经、收集有关资料。施工设备、材料准备施工图设计完成并通过图纸会审后，组织有关部门编制设备、用料计划，物供部门根据工程进度及设备、材料计划选择生产厂家，并将厂家报业主和监理审批后进行备料。施工机械设备准备施工中主要施工机械及材料试验、质检仪器设备的种类及数量投入以满足施工需要为原则，且各种机械设备要相互配套，以最大限度地提高机械设备的使用率。将根据本项目特点及工作量，合理安排，及时调集各种先进的机具、设备运送至施工现场，为保质、保量地完成施工任务创造条件。拟投入本工程的主要施工机械及材料试验、质检仪器设备的种类、规格及数量等详见 “主要施工机械配备表”。新店公交枢纽站200KVA永久用电工程主要施工机械设备配备表序号机 具 名 称型 号 规 格单位数量厂 牌1反铲挖掘机0.5m3台1日本2自卸汽车5t辆2武汉3砼搅拌机350L台1福州4灰浆搅拌机200L台2福州5插入式振动器台4福州 7木模板18毫米厚胶合板套28振动打夯机台3上海9机动翻斗车1t台1厦门10汽车式起重机25t台1浦源12工具车0.75t辆1北京13电动抽水机150mm台3浙江14钢筋机具套2沈阳15木作机具套2沈阳16空压机12m3/min台2上海17经纬仪台1苏州18水平仪台1苏州19全站仪台1德国20电焊机AX.BX系列台5福州21试验仪器设备套1浙江、天津22手持风钻支腿式台2沈阳23母线弯制机台124弯管机台125切割机台326液压叉车1t台227导线压接钳套128电锤台229电能表现场校验仪SHC-3台130中压开关测试仪GTKC-1V台131继电保护测试仪TBC-9101台132各种电测仪表0.050.5级块1033六氟化硫检漏仪LFL-301台134万用现场校验仪HC-981台135振动压路机15t台1三明电缆施工主要机械设备工器具36吊车16t辆137牵引机DT8OE台138张力机ZQT2X 35台139机动绞磨35t台140地线滑车只2041牵引绳13、15Km642导线滑车三轮只3043导线卡线器只10施工劳动力组织根据工程量和施工工期要求，计划投入四个施工队：土建施工队、线路施工队、电气安装施工队和调试施工队。其中配备有工程技术人员、管理人员和技术工人及辅助工，施工人员计划最高峰到10人/天。工地施工供电系统施工电源接点由业主负责协调主体施工单位统一进行安排，供配电部分施工用电容量初步考虑为30千瓦。临时施工用电从现场施工用电总配电箱引接至施工用电开关箱，在各施工场地装设标准配电箱，配电箱容量应满足各点施工要求，箱内开关采用漏电保护开关。工地用电设专职电工进行安装、维护。工地用的配电电源箱必须满足容量和漏电保护要求，配电箱的门应上锁，由专职电工负责管理。2.1.9 工地施工场地布置 红线范围内供配电部分施工部位分布在总配、专用变等地方。施工场地相对独立，对其它工种施工及配合业主的管理将不会造成影响。 2.2 施工工序总体安排本工程按合同签订之日起90个日历日前完成，为保证在此期间高效圆满地完成各项施工任务，我们根据工程里程碑计划，将工程划分为四个阶段：第一阶段 土建含基础工程施工、接地工程、电缆沟及埋管施工。第二阶段 电气设备安装、线路工程及附件安装和其它附属工程 。第三阶段 电气设备及整套系统的调试阶段及其它土建结尾完善和路面恢复等。第四阶段 验收送电流程图如下：施工图设计及审查施工准备编写单项技术措施开工报告土建部分施工二次盘柜安装、电缆敷设及二次接线调试及试验土建交安二次设备安装安全技术交底施工人员、机具、材料进场机具材料准备工程材料清单编审人员组建施工临建
