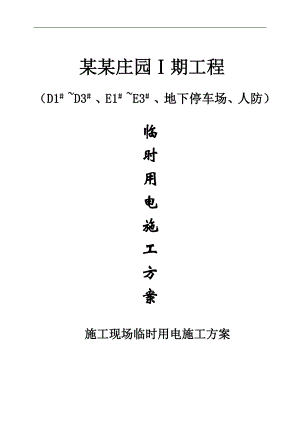

    某停车场施工现场临时用电施工方案.doc

    某某庄园期工程(D1# D3# 、E1# E3# 、地下停车场、人防)临时用电施工方案 施工现场临时用电施工方案一、工程概况:某某庄园期工程D1# D3# 为高层、E1# E3# 为多层及地下停车场、人防工程位于安徽省芜湖市无为县,东方路以北,迎宾南路以南,解放路以东,汤马路以西。该项目由芜湖荣杰生态农业开发有限公司开发,上海都市建筑设计有限公司设计,中国二十冶建筑集团有限公司承建 。该工程为3栋高层住宅楼,地上(其D1#、D2#楼为18层、D3#楼为17层)建筑性质为居住建筑,建筑物工程等级一级,设计使用年限为50年,建筑结构安全等级为一级,抗震设防烈度为七度,结构抗震等级为二级。E1# E3# 楼为商业建筑,地上三层,地下一层部位为人防。总面积地上约 ,地下约 。(其中D1#楼、D2#楼建筑面积分别地上为9095.90,地下为529.06,D3#楼建筑面积地上为10698.6,地下为619.14,。某某庄园期工程建筑高度最高点为58,30米。地坪标高±0.00相当于绝对高程(黄海高程系)7.000米。该工程主体施工阶段施工机械数量较多,单机负荷大,为确保施工现场安全用电,保证工程顺利进行,根据施工现场临时用电安全技术规范(JBJ46-2005)、建筑施工安全检查标准(JGJ59-2011)等有关规范制订施工现场用电方案。二、编制依据本工程临时用电组织设计根据建筑施工安全检查标准(JGJ59-2011)、施工现场临时用电安全技术规范(JBJ46-2005)、建筑电气设计手册、施工现场用电机械平面布置图、施工机械一览表编制。施工现场用电一览表序号机械名称数量单台功率(KW)总电功率(KW)备 注1塔 吊237.575.02人货电梯344.0132.03升降机37.522.54对焊机1100.0100.088.0KVA5电焊机435.0140.046.8KVA6弯曲机22.04.07钢筋切断机22.24.48插入式振动机101.5159圆园盘锯33.09.010水 泵101.515.011镝 灯43.514.012消防水泵3515合计545.9三、电线路布置及配电箱设置1、根据现场施工现场实际情况及土建施工平面布置图,确定的机械设备的准备及施工机具的负荷情况,本工程供电线路采用VV型五芯电力电缆,设置专用电缆或穿保护管敷设至各配电箱,其走向见平面布置图及供电系统图2、本工程采用TN-S供电系统,总配至级分配电箱采用VV型五芯电力电缆供电,级分配电箱至级开关箱、移动配电箱或专用照明配电箱根据需要选用五芯电力电缆。总配电柜设一组重复接地,其接地电阻小于4,距离总电箱室超过50m的配电箱及末级配电箱均应设置重复接地装置其接地电阻小于10。3、某某庄园期工程临时用电引自场地西北侧的电杆上施工用电专用变压器400KVA,采用VV-4×185+1×95电缆埋地进入施工区域配电房总配电柜(N01)为一级配电,总配电柜N01分八个回路输出,分别为N01-01(1#塔吊、镝灯专用),N01-02(2#塔吊、镝灯专用),N01-03(D1# 楼、1#人货电梯),N01-04(D2# 楼、2#人货电梯),N01-05(D3# 楼、3#人货电梯),N01-06(加工区:钢筋切断机、钢筋弯曲机、闪光对焊机等),N01-07(生活区用电)M01-08(备用)。四、施工现场照明1、办公室(安装高度大于2.4m)、室外操作棚及安全通道(安装高度大于3m,并设防护罩)等场所采用220V照明(地下室采用36V安全电压照明设备),室外照明采用防雨灯,照明电缆穿PVC管敷设。2、每台塔吊平台上设置两组镝灯为操作层照明光源。3、所有照明灯具的金属外壳均应进行装有保护接零。有三孔插座必须按规范要求接线,保护接零必须到位,导线必须按规范要求进行分色。4、特别潮湿场所、导电良好的地面,作业的照明电源不得大于12V。6、在潮湿和易触及带电体场所的照明电源不得大于24V。五、配电箱制作要求1、配电箱内供电回路必须满足供电系统要求,必须按要求设置工作接零排、PE保护接零排。要求保护接零排使用-30×4铜排制作接固定于箱体左右下侧。2、分配电箱及开关箱箱体均采用1.5mm以上钢板制作,箱体应按防雨要求设计,具有户外防雨功能。箱体及门均应与PE排连通,箱体门应加专用锁。3、箱体内外必须按要求进行防腐处理,箱体外侧要求刷桔黄色油漆并按公司统一要求的标记方法进行统一喷字。4、箱内导线连接必须按规定进行分色;箱内导线暗配当导线穿过配电板时应使用护套,要求箱内开关位置设置合理、导线排列整齐美观。多股软线接头所有的螺丝必须加弹簧垫圈、平垫圈。5、配电箱应设置门锁,配电箱门应设置接地镀锌螺丝,配电箱进出线必须设在下侧,配电箱电缆进出线处应设防护圈,保护(或保护管配入箱内)电缆。6、移动配电箱必须设置支架高度为(0.6-1.3m)0.65m,支架与箱体应进行电气连接。7、配电箱内根据实际配置,在适当位置画出配电箱配线系统图及定期检查记录表。六、选择计算1、施工机具负荷统计表(见附表一)2、总容量计算:计算总电流,选择总进线截面查规定电流计算公式:总=动+照明=545.9×1.1=600.49KW总=K×总/3线×COS×=0.5×600.49×1000/1.732×380×0.7×0.86=300245/396.21=757.8AK-需要系数取0.5COS-功率因数取0.7-平均功率取0.86查表选用185mm2橡皮铜芯电缆按允许电压降选择:为了简化计算,把全部负荷集中在一路末端考虑,已知线路长度约110m,允许相对电压损失=5%,当采用铜芯做380/220V系统供电时C=77S=总×L/C×%=600.49×110/77×5/%=66053.9/385=171.56mm2施工现场用电全部采用五芯电缆埋地敷设,机械强度可不作计算。选用185mm2铜芯电缆,可以同时满足允许电流和电压降的要求。3、配电线路电缆截面电缆截面采用许用电流法选择,电压降法校验后确定。(1)总配到NO1-01配电箱(塔吊)电缆选择第一回路主要用电设备容量统计表:序号设备名称单位数量单机功率合计功率备注1塔吊台137.5KW37.5KW2镝灯台23.5KW7KW合计44.5KW 第一回路总动力为44.5KW,再加10%照明1=1.1×44.5=48.95KW计算负荷,按允许电流选择:1=K×总/3线×COS×=0.5×48.95×1000/1.732×380×0.7×0.86=24475/396.21=61.77A查表选用10mm2橡皮铜芯电缆按允许电压降选择:S=总×L/C×%=48.95×90/77×5/%=4405.5/385=11.44mm2选用16mm2铜芯电缆,可以同时满足允许电流和电压降的要求。根据计算电流,查表选用VV-4×16+1×10mm2电缆满足用电要求。(2)总配到NO1-02配电箱(塔吊)电缆选择第二回路计算同第一回路相同(略)(3)总配到NO1-03分配电箱(D1# 楼)电缆选择第三回路主要用电设备容量统计表:序号设备名称单位数量单机功率合计功率备注1人货电梯台144KW44KW2消防水泵台15KW5KW合计49KW 第三回路总动力为49KW,再加10%照明1=1.1×49=53.9KW计算负荷,按允许电流选择:1=K×总/3线×COS×=0.5×53.9×1000/1.732×380×0.7×0.86=26950/396.21=68A查表选用16mm2橡皮铜芯电缆按允许电压降选择:S=总×L/C×%=53.9×90/77×5/%=4851/385=12.6mm2选用16mm2铜芯电缆,可以同时满足允许电流和电压降的要求。根据计算电流,查表选用VV-4×16+1×10mm2电缆满足用电要求。(4)总配到NO1-04分配电箱(D2# 楼)电缆选择第四回路计算同第三回路相同(略)(5) 总配到NO1-05分配电箱(D3# 楼)电缆选择第五回路计算同第三回路相同(略)(6) 总配到NO1-06分配电箱(加工区)电缆选择第六回路导线截面选择(总配至NO1-6配电箱)电缆选择:序号设备名称单位数量单机功率合计功率备注1钢筋切割机台22.24.4kw2钢筋弯曲机台22.04.0kw3钢筋对焊机台1100.0100 kw合计108.4kw第六回路总动力为108.4KW,再加10%照明1=1.1×108.4=119.24KW计算负荷,按允许电流选择:1=K×总/3线×COS×=0.5×119.24×1000/1.732×380×0.7×0.86=59620/396.21=150.5A查表选用50mm2橡皮铜芯电缆按允许电压降选择:S=总×L/C×%=119.24×100/77×5%/%=11924/385=30.97mm2选用50mm2铜芯电缆,可以同时满足允许电流和电压降的要求。根据计算电流,查表选用VV-4×50+1×25mm2电缆能满足用电要求。(7)总配到NO1-07分配电箱(生活区用电)电缆选择第七回路导线截面选择(总配至NO1-7配电箱)电缆选择:序号设备名称单位数量单机功率合计功率备注1蒸饭车台130302开水箱台218183空调台若干60604其他设备套若干2020合计128第七回路总动力为28KW,再加10%照明1=1.1×128=140.8KW计算负荷,按允许电流选择:1=K×总/3线×COS×=0.5×140.8×1000/1.732×380×0.7×0.86=70400/396.21=177.68A查表选用70mm2橡皮铜芯电缆按允许电压降选择:S=总×L/C×%=140.8×100/77×5%/%=14080/385=36.57mm2选用50mm2铜芯电缆,可以同时满足允许电流和电压降的要求。根据计算电流,查表选用VV-4×70+1×35mm2电缆能满足用电要求。(8)总配到NO1-08分配电箱(备用)电缆选择第八回路作为NO1-08 NO1-07回路备用回路。A、根据JGJ59-2011“一机一闸一保一箱”要求,每一开关箱用电负荷即为单台机械设备实际负荷。Ijs=Pe/(3)1/2Ve×COS=5/(1.732×0.38×0.7)
