拟建高层住宅小区临时用电施工方案#江苏#框剪结构.doc

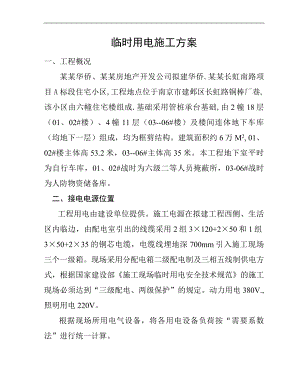

临时用电施工方案一、工程概况某某华侨、某某房地产开发公司拟建华侨.某某长虹南路项目A标段住宅小区,工程地点位于南京市建邺区长虹路铜棒厂巷,该小区由六幢住宅楼组成.基础采用管桩承台基础,由2幢18层（01、02#楼）、4幢11层（03-06#楼）及楼间连体地下车库（均地下一层）组成，均为框剪结构。建筑面积约6万M2, 01、02#楼主体高53.2米，03-06#主体高35米。本工程地下室平时为自行车库，01、02#战时为六级二等人员掩蔽所，03-06#战时为人防物资储备库。 二、接电电源位置 工程用电由建设单位提供。施工电源在拟建工程西侧、生活区内临边，由配电室引出的线缆采用2组3×120+2×50和1组3×50+2×35的铜芯电缆，电缆线埋地深700mm引入施工现场三个一级箱。现场采用分配电箱二级配电制及三相五线制供电方式，根据国家建设部施工现场临时用电安全技术规范的施工现场必须达到“三级配电、两级保护”的规定。动力用电380V.,照明用电220V。根据现场所用电气设备，将各用电设备负荷按“需要系数法”进行统一计算。2.1电力负荷计算表中分子、分母换算公式2.1.1交流电焊机机钢筋对焊机额定负荷的换算公式如下：电力负荷计算表序号机械名称台数铭牌功率KW需要系数Kx功率因素cos正切值tg有功功率Pjs无功功率Qjs备注1塔吊672.1 0.30 0.70 1.02 64.89 66.18 =40%2施工电梯222.0 0.30 0.70 1.02 9.90 10.10 =40%3钢筋切断机24.50 0.70 0.68 1.08 6.30 6.80 4钢筋弯曲机22.80 0.70 0.68 1.08 3.92 4.23 5钢筋对焊机133.1/1000.35 0.70 1.02 10.96 11.17 =20%6卷扬机215.00 0.30 0.70 1.02 9.00 9.18 7砼搅拌机227.50 0.70 0.68 1.08 38.50 41.58 8插入式振动器181.10 0.60 0.65 1.17 11.88 13.90 9平板振动器21.10 0.60 0.65 1.17 1.32 1.54 10木工元盘锯14.50 0.30 0.80 0.75 1.35 1.01 11木工平板刨14.50 0.30 0.80 0.75 1.35 1.01 12蒸饭箱115.00 0.70 0.80 0.75 15.40 11.55 13热水器28.00 0.70 0.80 0.75 4.20 3.15 14交流电焊机49.0/210.60 0.53 1.60 21.60 34.56 =65%15砂轮机21.1 0.30 0.80 0.75 0.66 0.50 16电渣压力焊机418.0/450.30 0.70 1.02 21.60 22.03 =40%17消防、供水泵315.0 0.85 0.80 0.75 38.25 28.69 18工地照明80.0 1.00 1.00 0.00 80.00 0.00 19热水器20.0 0.65 0.70 1.30 13.00 16.90 20办公区照明20.0 0.80 1.00 0.00 16.00 0.00 合计53370.08284.08 1、表中分母为电机铭牌功率，分子为经换算过的设备容量（KW）。2、表中数据为同期使用设备的容量。3、塔吊只考虑3台同时使用，人货电梯只考虑2台同时使用，人货电梯与塔吊不同时使用。2.1.2塔吊及人货电梯额定负荷的换算公式如下：2.2计算总的有功功率：Pjs=Kj*（Pjs1+Pjs2+Pjs22） =0.8*370.08=296.06Var2.3计算总的无功功率：Qjs=Kj*（Qjs1+Qjs2+Qjs22） =0.8*284.08=227.26Var2.4总的视在功率：Sjse=（Pjs2+Qjs2）1/2=（296.062+227.262）1/2=373.23KVAIjse= Sjse/（31/2*U）=373.23/（31/2*0.38）=567.06A因此我们要求甲方提供的施工用电总容量不得小于400KVA,允许工作电流大于600A。四：配电线路设计 工程用电共分为施工区和生活区两部分，为保证施工安全，主线均采用省安监站推荐产品远东电缆厂生产的铜芯五芯电缆，工程主体所用电缆架设：电缆沟深700mm，宽600mm，回填黄沙，表面进行砼硬化， 工程配电室内接出三个电箱，二个电箱供工程施工区用电，一个供生活区用。根据现场实际情况，主体用电共分七路，其中施工用电分五路，生活区用电及工地照明用电各分一路，线路分支及电线截面选择如下：（动力需要系数均取K=0.7）：（一） 主体用电1#6#：用电设备包括：塔吊一台。P1=72.1kw（1）接电导线允许电流选择：I线=KP1/（31/2×U线×cos）=0.7×72.1/（1.732×0.38×0.7）=109.5A 按导线的持续容许电流选25mm2（2）允许截面选择：S线=P1×L/C×S=72.1×100/57×6=21.1mm2因塔机起动电流过大，保险考虑采用70mm2电缆：7#：用电设备包括：饭车一台、热水器三台、施工照明80 kw。P1=15+16+20+80=131kw（1）接电导线允许电流选择：I线=KP1/（31/2×U线×cos）=0.7×131/（1.732×0.38×0.7）=199A 按导线的持续容许电流选50mm2（2）允许截面选择：S线=P1×L/C×S=131×100/57×6=38.3mm2 考虑夏季的使用频率大,损耗大,选用70mm2；8#：用电设备包括：电焊机四台，振动棒一十八支，压力泵三台。P1=84+19.8+45=148.8kw（1）接电导线允许电流选择：I线=KP1/（31/2×U线×cos）=0.7×148.8/（1.732×0.38×0.7）=226.1A 按导线的持续容许电流选70mm2（2）允许截面选择：S线=P1×L/C×S=148.8×100/57×6=43.5mm2因电焊机的启动电流较大，选用70mm2；9#：电气设备包括：卷扬机两台，弯曲机、切断机各两台，圆盘锯一台，平板刨一台。P1=30+9+5.6+25+4.5+4.5=78.6kw（1）接电导线允许电流选择：I线=KP1/（31/2×U线×cos）=0.7×78.6/（1.732×0.38×0.7）=119.4A 按导线的持续容许电流选25mm2（2）允许截面选择：S线=P1×L/C×S=78.6×100/57×6=23mm2综合考虑选用35mm2电缆。10#11#：用电设备包括：人货电梯一台，搅拌机一台,。P1=22+27.5=49.5kw（1） 接电导线允许电流选择：I线=KP1/（31/2×U线×cos）=0.7×49.5/（1.732×0.38×0.7）=75.2A 按导线的持续容许电流选16mm2（2）允许截面选择：S线=P1×L/C×S=49.5×100/57×6=14.5mm2 综合考虑选用35mm2电缆。12#：电气设备包括：对焊机一台。P1=100kw（1） 接电导线允许电流选择：I线=KP1/（31/2×U线×cos）=0.7×100/（1.732×0.38×0.7）=151.9A 按导线的持续容许电流选35mm2（2）允许截面选择：S线=P1×L/C×S=100×100/57×6=29.2mm2因对焊机起动电流较大，综合考虑选用50mm2电缆。13#：电气设备包括：电渣压力焊机四台。P1=180kw（2） 接电导线允许电流选择：I线=KP1/（31/2×U线×cos）=0.7×180/（1.732×0.38×0.7）=273.5A 按导线的持续容许电流选50mm2（2）允许截面选择：S线=P1×L/C×S=180×100/57×6=52.6mm2因对焊机起动电流较大，综合考虑选用70mm2电缆。14#：用电设备包括：生活区照明20kw。P1=20kw（1） 接电导线允许电流选择：I线=KP1/（31/2×U线×cos）=0.7×20/（1.732×0.22×0.7）=52.5A 按导线的持续容许电流选10mm2（2）允许截面选择：S线=P1×L/C×S=20×100/57×6=5.8mm2 综合考虑选用10mm2电缆。五、配电箱设计： 配电箱均采用省安监站推荐产品，三证齐全。箱内电器均为合格的推荐产品，且配制合理，使用方便。六、安全用电措施： 1、根据施工区用电必须与生活区分开、动力用电必须与照明分开的原则,我们在配电室设置两台配电箱,2000A供应施工，750A供应照明和生活区，详见附图。 2、必须设置切实可行的接地与接零装置，按照设计要求设置，杜绝疏漏，所有接地、接零线，必须保证可靠的安全连接，保护线PE必须采用绿/黄双色线，严格区分相线，工作零线，杜绝混用。 3、电气
