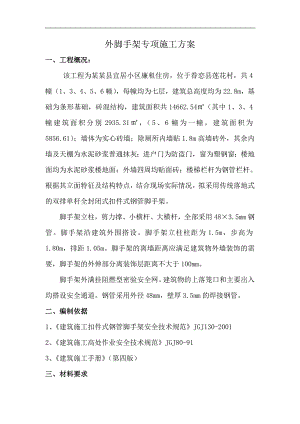

外脚手架专项施工方案一、工程概况： 该工程为某某县宜居小区廉租住房，位于眷恋县莲花村，共4幢（1、3、4、5、6幢），每幢均为七层，建筑总高度均为22.8m，基础为条形基础，砖混结构，建筑面积共14662.54（其中1、3、4幢建筑面积分别2935.31，（5、6幢为一幢，建筑面积为5856.61）；墙体为实心砖墙；除厕所内墙贴1.8m高墙砖外，其余内墙及天棚为水泥砂浆普通抹灰；进户门为防盗门，窗为塑钢窗；楼地面均为水泥砂浆楼地面；外墙四周均贴面砖；楼梯栏杆为钢管栏杆。根据其立面特征及结构特点，结合现场实际情况，拟采用传统落地式的双排单杆全封闭式扣件式钢管脚手架。脚手架立柱，剪力撑、小横杆、大横杆，全部采用48×3.5mm钢管。脚手架沿建筑外围搭设。脚手架立柱柱距为1.5m，步高为1.80m，排距1.05m。脚手架的离墙距离应满足建筑物外墙装饰的需要，脚手架的外伸部分离装饰层距离不大于100mm。脚手架外满挂阻燃型密验安全网。建筑物的上落笼口和主要出入均搭设安全通道。钢管采用外径48mm，壁厚3.5mm的焊接钢管。二、编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20012、建筑施工高处作业安全技术规范JGJ80-913、建筑施工手册（第四版）三、材料要求3.1、钢管3.1.1、新钢管的检查应符合下列规定（1）钢管应有产品质量合格证；（2）应有质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T288）的有关规定；（3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；（4）钢管、钢脚手板外径、壁厚、端面等的偏差应分别符合下列规定：序号项目允许偏差检查工具1焊接钢管尺寸外径-0.5游标卡尺壁厚-0.52钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表锈蚀深度0.5游标卡尺4钢管弯曲各种杆件钢管端部弯曲 11.5m5立杆钢管弯曲3m<14m124m<16.5m20水平杆，斜杆的钢管弯曲16.5m30钢板尺5冲压脚手板板挠曲14m12板面扭曲（任一角翘起）5（5）钢管必须涂防锈漆。3.1.2、旧钢管的检查应符合下列要求（1）表面锈蚀深度应符合上表第三项的规定。用于本工程的旧钢管应在进入工地时进行检查，在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断，取样检查，锈蚀深度超过规定值时，不得使用；（2）钢管弯曲变形应符合上表第四项的规定。3.1.3、钢管采用外径48mm，壁厚33.5mm的高频焊接钢管，其材料应符合GB700-88QZ35的材料条件。严重锈蚀、弯曲、压偏、有裂缝的钢管严禁使用。3.1.4、为了方便操作用于架子的单根钢管的最大质量不应大于25kg。3.2、扣件3.2.1、扣件应采用可锻铸铁制作的保件，其质量符合现行国家标准钢管脚手架扣件（GB15831）的规定；3.2.2、新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件（GB15831）规定抽样检测。3.2.2、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。3.2.3、新扣件均应进行防锈处理。3.3、脚手板3.3.1、木脚手板采用50mm厚，宽200-300mm的松木板，距板两端80mm处应用镀锌铅丝箍绕2-3圈或用铁皮包牢，凡腐松、扭曲、斜纹、破裂和大模透节不得使用。3.3.2、钢脚手板采用2-3mm的一级钢材，长度为3m，宽度为250mm，肋度为50mm，板面应钻有防滑孔。3.4、安全网安全网分平网和立网两种，平网采用棉纶材料制成，立网采用密目安全网（蓝色），安全网出厂前，必须有国家指定的监督检测部门批量验证和检验员检验合格证。安全网在贮运中，必须通风、遮光、隔热，同时要避免化学物品的侵蚀，搬运时禁止使用钩子，已使用过的安全网必须检查和试验合格后方可使用，超过使用期限的安全网严禁使用。四、施工准备4.1、技术准备根据本工程的特点，采用下列脚手架为主体结构及装修外墙施工的安全防护设施。4.1.1、主体结构施工时，随着结构工程的施工进度，要求每隔三层搭设一道3m宽的水平安全网。4.1.2、洞口临边防护。4.2、材料准备序号名称规格单位数量备注1钢管4m、6mT3101.5m2.5mT902扣件十字、转向T120003脚手板M238004安全网1.8×6m张4000密目注：5#、6#宿舍两栋材料。4.3、劳动力计划根据施工需要，需要配备专业架子工人数：15人。五、施工技术措施5.1、脚手架搭设条件5.1.1、基础回填后，搭设范围内的地基夯实平整，浇筑C20混凝土150厚，并做好排水处理。5.1.2、脚手架搭设要向作业人员进行详细交底。5.1.3、钢管、扣件、脚手板、安全网等经检查合格。5.1.4、持证上岗搭设人员个体防护充分（已做定期做体检，安全帽、防滑鞋等已配备）。5.2、脚手架搭设要求5.2.1、搭设顺序：脚手架搭设顺序：基础地基施工放置纵向扫地杆立杆（先内排后外排）横向水平杆第一步纵向水平杆第一步横向水平杆连墙杆第二步纵向水平杆第二步横向水平杆。5.2.2、搭设脚手架的所需材料进场后，要进行检查验收，合格后，按品种、规格分类堆放整齐平稳。5.2.3、脚手架搭设前，工长按搭设方案中有关搭设要求，向架子工人进行书面安全技术交底。按预定距离分别划出立杆位置，并沿线撒石灰标记。5.2.4、架子搭设工人应持证上岗，保持人员稳定。5.2.5、脚手架的搭设作业，要统一指挥，按要齐搭设。5.2.6、脚手架搭设的几何尺寸：立杆横距1.05m，立杆纵距1.5m，大横杆步距1.8m，内侧立杆距建筑物的装饰面层距离100mm，连墙杆为两步两跨；5.2.7、立杆搭设要求：（1）立杆接头必须采用对接扣件对接。立杆搭接长度不应小于1m，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。 （2）脚手架的底部必须牢固，立杆底座下应铺设垫板。（3）立杆上的对接扣件应交错布置，两个相邻立柱接头，不应在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主接节点距离不应大于步距的1/3。架体倾斜应不大于全高的1/200。（见上图）（4）开始搭设立柱时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。（5）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直接扣件固定在距离底座下皮不大于200mm处的立杆上。横向扫地杆应采用直接扣件固定在紧靠纵向扫地杆下方的立杆上。（6）立杆下垫木板或混凝土基础均可，必须保证面积在0.2m以上。立杆顶端高出建筑物檐口上皮高度1.8m。5.2.8、纵向水平杆搭设要求：（1）纵向水平杆设于横向水平杆之下，在立杆内侧，并采用直角扣件与立柱扣紧。（2）纵向水平扣件应采用对接扣件连接，对接接头应交错布置，不应设在同步、同跨内，相邻接头的水平距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。（3）搭接长度不应小于1m，应等间距设置3个选转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。5.2.9、横向水平搭设要求：（1）主节点处必须设置一根横向水平杆，且操作层间距不得大于1m，用直角扣件口接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排架脚手架中，靠墙一端的外伸长度为200mm。（2）操作层上非主节点的小横杆宜根据支撑脚手板的需要等间距设置，最大距离不能大于立杆间距的1/2.5.2.10、拉筋设置：（1）拉筋为直径12钢筋，其材质应符合要求。（2）拉筋应拉紧，使其发挥作用，拉紧与脚手架连接部位，应兜住大横杆、小横杆及立杆，与墙体连接部位拉与剪力墙大螺杆穿墙洞部位。（3）转角部位设置双拉筋。（4）拉筋采用焊接钢筋时，焊缝高度H6mm、焊缝长度双面焊5d，单面焊10d，焊材材质应与钢材材质对应。5.2.11、脚手板铺设要求:（1）脚手板一般应铺设在三根横杆向小横杆上。当脚手板长度小于2米时，可采用两杆横向水平杆，将脚手板两端与其可靠固定。（2）每隔12米满铺一层脚手板，脚手板要铺稳。（3）作业层端部脚手板探头长主应取150mm，脚手板的探头应采用直径3.2mm的镀锌钢丝固定在支承杆上。（4）脚手架在施工操作面必须满铺脚手板，离墙面不得大于20cm，不得有空隙和探头板。飞跳板。操作面外侧应设有一道护身栏和一道18cm高的挡脚板。5.2.12、扣件安装要求：（1）扣件内的圆弧与钢管扣紧时，接触面不应小于30%，扣件螺栓拧紧力矩不应小于40N.m。（2）对接扣件的开口应朝上或朝内。（3）各杆件端伸出盖板边缘的长度不应小于100mm。5.2.13、安全网铺设：脚手内侧满挂绿色密目进行密封，安全网之间必须连接牢固，并与架体面固定。目数：800目/100cm2。脚手架施工层操作面下方净空距离超过3米时，必须设置一道水平安全网，双排架里与结构外墙间水平网无法保护时可铺设脚手板。架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定。5.2.14、剪力撑与斜支撑设置要求：（1）剪力撑从脚手架纵向两端搭起，在外侧立面整改长度和高度上连续设置。（2）剪力撑与水平面的夹角为4560°，剪力撑的底部要插到架子底部，与立杆相交处要加回旋扣件。（3）剪力撑采用搭接方式，搭接长度不应小于1000cm，且至少加两个扣件。（4）横向斜撑应在同一节间，由底至顶层呈“之”字型边连续布置，斜撑宜采用旋转扣件回定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜撑在1跨内跨越2个步距时，宜相交的纵向水平杆处，增设一根横向水平杆，将斜撑固定在其端上。5.2.15、连墙件的设置：（1）连墙件布置间距为垂直距离不得超过4米，水平距离不得超过4.5米。（2）连墙件宜靠近主节点设置，偏移主节点的距离不应大于300mm。（3）连墙件应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，就采用其它可靠的措施固定。（4）连墙件采用钢管与剪力墙采用刚性连接。5.3、验收及偏差要求5.3.1、脚手架验收架子搭设完毕投入使用前要及时检查验收，检查工作由工程负责人或安全负责人进行组织，验收时必须有主管审批架子施工方案的有关技术和安全部门参加。检查依据为施工组织设计、施工方案、技术交底、将爱子变更文件和有关规范。在检查过程中如发现工程技术文件与规范有冲突的地方，以规范为准，并及时修改技术文件。架子检查要分阶段进行，根据本工程的特点，架子分为以下几个阶段进行检查：一、作业层上施加施工荷载前；二、每搭完6-10米高度后；三、达到设计高度后；四、遇有五级大风与大雨后；五、停用超过一个月。除了按以上几个阶段进行检查外，项目安全部门每周必须对架子进行不少于二次的周检，技术部门安排测量人员及时做好检查记录，观测项目主要时架
