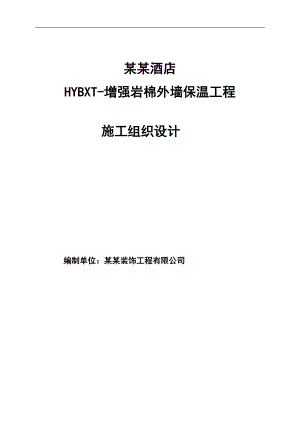

某某酒店HYBXT-增强岩棉外墙保温工程 施工组织设计编制单位：某某装饰工程有限公司一、工程概况:1. 工程名称： 某某市某某津城酒店 2. 工程地点： 某某市某某区津港公路北侧京津高尔夫球场内 3. 建筑面积： 约 30000 4. 保温材料生产单位： 某某新型建材有限公司 5. 保温施工单位： 某某装饰工程有限公司 二、编制依据：1.某某市居住建筑节能设计标准DB 29-1-2007 J10409-20072.某某市民用建筑节能工程施工技术规程DB 29-125-2007 J10521-20073.某某市民用建筑节能工程质量验收规程DB 29-126-2007 J10522-20074.外墙外保温工程技术规程JGJ 144-2004 5.某某市民用建筑围护结构节能检测技术规程 DB 29-88-2007 J10431-20076.膨胀聚苯板板薄抹灰外墙保温系统JG149-20037. 绝热用岩棉、矿渣棉及其制品 GB/T11835-20078. HYBXT-外墙外保温用增强岩（矿）面板应用技术规程 DBQ29-16-2010三、施工做法： 1、外墙采用90mm厚岩棉板，容重为150kg/m³.四、施工部署3.1建筑节能工程质量管理体系我公司在现场成立保温工程项目经理部，指定项目经理为工程负责人，其负责本工程施工及与建设单位、监理单位、总包单位协商配合工作。3.2质量保证体系以质量求生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：（1）建筑节能材料的检验A. 建筑节能材料有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。（2）制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底和安全交底，保证所施工工程的质量、进度及安全。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。五、施工计划1 .劳动力计划进场人员随施工部位及施工面积增减人员，确保工期，按时完工。2.材料计划本工程所需物资均为 某某新型建材有限公司 生产的“ 华宇 ”牌产品。所有进场材料均具有检测报告、合格证，并保证及时进场报验，进场材料按要求批量进行复试检测。 “华宇”牌系列材料，符合某某市地方标准要求具有“大型耐候试验”且各种材料符合备案要求。3.进度计划外墙保温施工计划依据总包要求及现场情况为准。六、保温材料要求1.专用聚合物砂浆专用聚合物抗裂砂浆，包括聚合物专用抹面砂浆，用于面部局部找平修补；聚合物粘结砂浆，用于粘贴保温板。1）聚合物粘结专用砂浆、针对粘结保温板的要求专门设计；、精选进口可再分散胶粉、无机胶凝材料、优质骨料及具保水、增强、触变、抗裂等功能的助剂预混而成；、良好的粘结力、耐水强度。聚合物粘结砂浆主要技术数据：见下表项目检测项目性能指标粘结砂浆拉伸粘结强度（与水泥砂浆）MPa原强度0.60耐水0.40 拉伸粘结强度（与岩棉板）MPa原强度0.10破坏界面在岩棉板上耐水0.10破坏界面在岩棉板上可操作时间，h1.54.02）聚合物抹面专用砂浆，产品特点：、精选可再分散胶粉、无机胶凝材料、优质骨料及具保水、增强、触变、抗裂等功能的助剂预混而成；、良好的粘结力、耐候性；、突出的柔性、抗裂性，能有效保证外保温系统的长期安全、稳定、可靠。聚合物抗裂抹面砂浆，用于抹面。聚合物抹面砂浆主要技术数据：见下表项目检测项目性能指标抹面砂浆拉伸粘结强度MPa原强度0.6破坏界面在岩棉板上耐水0.4破坏界面在岩棉板上原强度0.10破坏界面在岩棉板上 耐水0.10破坏界面在岩棉板上柔韧性（抗压强度/抗折强度）3.0可操作时间，h1.54.02.岩棉板岩棉板应符合下列规定：表面应平整，不得有妨碍使用的破损。制品的规格和外观尺寸偏差应符合下表要求。 规格和外观尺寸偏差板的规格（mm）尺寸允许偏差（mm）平整度偏差（mm）直角偏离度（mm/m）长度1200+10、-365宽度600+2、-2厚度90+3、-1岩棉板的技术性能应符合表下表要求。 岩棉板性能指标项目性能指标试验方法容重，kg/m³150GB/T 5480导热系数（25），W/(m·K)0.040GB/T 10294压缩强度，kPa20参照GB/T 13480(A法)垂直于板面的抗拉强度，kPa10参照JG 149 附录D憎水率，%98.0GB/T 10299吸水量（部分浸入，24h）,kg/1.0GB/T 5480质量吸湿率，%5.0酸度系数1.6GB/T 5480燃烧性能级别A1(A)级GB 8624甲醛释放量，mg/L1.5GB/T 17657放射性核素限量内照射指数（IRa）1.0GB 65663. 耐碱网格布耐碱网格布应用于抹面砂浆中，不仅能增强抹面砂浆强度，还能阻止裂纹生成，达到防裂的目的。保温专用耐碱网格布，经过耐碱涂层处理，具有抗腐蚀、抗老化性能。技术性能指标如下：试验项目性能指标普通型单位面积质量，g/130耐碱断裂强力保留值，N/50mm750耐碱断裂强力保留率%50断裂应变,%5.54.锚固件锚固件采用塑料锚栓。金属锚固件采用不锈钢或电镀锌钢材，采用电镀锌钢材时，电镀层的厚度不应小于5m。塑料套管要求采用原生材料制作，塑料套管外径不小于5mm,圆盘直径不小于50mm。试验项目单位性能指标单个锚栓抗拉承载力标准值KN0.30单个锚栓对系统传热增加值W（.k）0.0045增强岩棉外墙保温系统外墙外保温系统性能指标检验项目性 能 要 求 抗风荷载性能系统抗风压值不小于风荷载设计值抗冲击性建筑物首层墙面等易受碰撞部位：10J级；二层以上墙面等不易受碰撞部位：3J级。吸水量水中浸泡24h，吸水量不大于1.0 Kg/耐冻融性能30次冻融循环后，保护层无表面无空鼓、脱落、无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1MPa，破坏部位应位于保温层。抹面层不透水性2h试样防护层内侧无水渗透保护层水蒸气渗透阻0.85g/(m2h)系统耐候性经耐候性试验后不得出现装饰层起泡或剥落、保护层脱鼓或脱落等破坏，不得产生渗水裂纹。具有薄抹灰面层的外保温系统，抹面层与保温层的拉伸粘结强度不得小于0.1 MPa，且破坏部位在保温层内。系统抗冲击性检测应符合系统要求。6、建筑用幕墙内岩棉外墙外保温系统基本构造墙体系统的基本构造构造示意图粘结层保温层防护层饰面层钢筋混凝土墙、砌体（基层水泥砂浆找平处理）胶粘剂岩棉板保温层抹面砂浆复合玻纤网格布石材幕墙七、施工流程图：基层处理（抹灰完成）配专用粘结剂粘贴岩棉板岩棉板上抹专用粘结剂安装锚固件配抹面胶浆涂布抹面胶浆铺设网格布涂布抹面胶浆找平修整验收八、施工要点：1、施工准备1.1基层墙体抹灰找平已完成，达到相关标准要求。1.2岩棉板应采用憎水岩棉板；其容重不应小于150kg/m3。2、岩棉板与基层墙体的粘贴2.1拌和岩棉板专用粘结剂：在干净的容器中倒入粘结砂浆，边加料边搅拌。胶浆适宜采用机械搅拌，直至稠浆状无需加水及其他添加物，两小时内用完。2.2岩棉板粘贴岩棉板与基层墙体的有效粘接面积不得小于70%。1 2.3岩棉板涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉板对头缝应挤紧。 2.4岩棉板应自下而上，沿水平方向横向铺贴。板缝应紧密平齐，在墙面转角处，岩棉板垂直缝应犬齿交错连接，并保证墙角顺直度。3、锚固件的安装3.1用于固定岩棉的锚固件圆盘直径不得小于50mm。3.2待岩棉粘贴完成，且不再移动时安装锚固件。按设计要求位置用冲击钻钻孔，钻孔深度应大于锚固深度10mm。安装时，塑料圆盘应紧压岩棉板。3.3将塑料膨胀钉的钉帽与岩棉表面齐平，使其与基层墙体充分锚固。3.4锚固件布置方法。每平方米墙面锚固件的设置数不应少于6 个，其排布应基本均匀。4、网格布的铺设4.1拌和岩棉板专用抹面胶浆：在干净的容器中倒入粘结砂浆，边加料边搅拌。胶浆适宜采用机械搅拌，直至稠浆状无需加水及其他添加物，两小时内用完。4.2幕墙内岩棉外保温系统采用单层网格布与抹面胶浆作为防护层。4.3网格布铺设时应尽量做到平整，位置最好在中间偏上而不要贴近保温板表面。剪裁网格布应顺经纬线进行。将网格布沿水平方向绷平，平整地贴于底层聚合物砂浆表面，用抹子由中间向上、向下及两边将网格布平压入砂浆中，要平整压实，网格布不得有皱褶，更不能外露；网格布的搭接，左、右搭接宽度不小于100mm，上、下搭接宽度不小于80mm。九、质量要求及保证措施1 检验50线、抄平、弹线在施工前必须复验50线是否合格。抄平放线必须使用经纬仪、水平仪。弹、放线必须要准确无误，控制线清楚防止丢失。2 基层处理基层表面要光平、干燥，对于油漆及其他污染物、有害物必须清除干净。对于凹凸不平处要进行认真修补，用1：3水泥砂浆修补。垂直、平整度在3mm以内。在粘贴板前所有的水落管、消防梯、各种线管等预埋件必须按设计图纸和施工验收规范要求安装完毕。脚手架距墙应在300mm以上。3切割岩棉板板用手锯裁板，确保板材尺寸精确，裁口整齐。4配制聚合物砂浆控制下料程序及搅拌时间，避免过度搅拌出现离析现象。保证施工环境和易性的要求。聚合物砂浆应随用随配，配好的聚合物砂浆应在2小时内用完，遇炎热天气适
