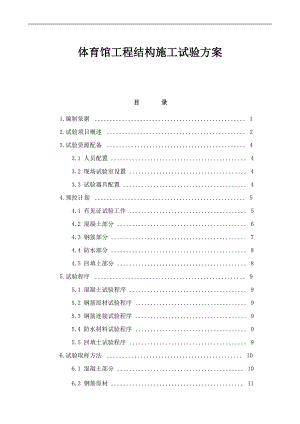

XX体育馆工程结构施工试验方案.doc

体育馆工程结构施工试验方案目录1.编制依据 . 12.试验项目概述 . 23.试验资源配备 . 43.1 人员配置 . 43.2 现场试验室设置 . 43.3 试验器具配置 . 44.预控计划 . 54.1 有见证试验工作 . 54.2 混凝土部分 . 64.3 钢筋部分 . 74.4 防水部分 . 84.5 回填土部分 . 85.试验程序 . 95.1 混凝土试验程序 . 95.2 钢筋原材试验程序 . 95.3 钢筋连接试验程序 . 95.4 防水材料试验程序 . 95.5 回填土试验程序 . 96.试验取样方法 . 106.1 混凝土部分 . 106.3 钢筋原材 . 116.4 钢筋连接试件 . 116.5 防水材料 . 126.6 回填土试验 . 127.试验管理保证体系 . 137.1 试验管理组织体系 . 137.2 现场试验管理制度 . 137.3 试验室管理制度 . 147.4 试验资料管理 . 147.5 试验人员职责 . 157.6 试验质量控制 . 167.7 试验安全管理 . 178.试验取样计划 . 188.1 混凝土取样计划 . 188.2 钢筋原材取样计划 . 198.3 钢筋连接试件取样计划 . 208.4 防水材料取样计划 . 218.5 回填土取样计划 . 211.编制依据序号名称编号备注执行日期1北京体 *育馆施工图纸建施 1工程号：结施 12北京 XXXXXXXXXXX 体育馆施工组织设计编制人：3规 程规 范建筑工程资料管理规程DBJO1-51-20032003.02.01建筑施工技术管理规程DBJ01-80-2003建筑地基基础工程施工质量验收规范GB50202-20022002.05.01混凝土结构工程施工质量验收规范GB50204-20022002.04.01高强混凝土结构技术规程CECS104：991999钢筋机械连接通用技术规程JGJ107-2003地下工程防水技术规范GB50108-20012001.12.31地下防水工程质量验收规范GB50208-20022002.04.01无粘结预应力混凝土结构技术规程JGJ/T92-93钢结构工程施工质量验收规 范GB50205-20012002.03.014地 方 规 定北京市建设工程施工试验 实行有见证取样和送检制度的暂行规定的通知京建法1997172 号北京市建设工程施工试验 实行有见证取样和送检制度的暂行规定的补充通知京建法199850 号北京市建设工程见证取样 质量检测单位资质条件管理规定的通知京建质2001229 号2.试验项目概述根据本工程的设计图纸，与试验有关的项目设计为：序号项目内容1基础形式竞赛区筏板基础比赛馆柱下条形基础、柱下独立柱基础、墙下条形基础训练馆柱下条形基础加抗水板2结构形式二层以下钢筋混凝土框架剪力墙结构二层以上钢筋混凝土框架剪力墙钢支撑训练馆钢筋混凝土框架剪力墙结构3屋面形式比赛馆钢结构部分主要采用 Q345C 钢训练馆C40 S6 抗渗混凝土4抗震等级工程设防烈度8 度框架抗震等级二级剪力墙抗震等级一级5地下防水刚性防水底板C35 S8 抗渗混凝土外墙C40 S8 抗渗混凝土柔性防水SBS+4混凝土类别比 赛馆柱子C40剪力墙二层以下：C40，二层以上：C50梁板C40挡土墙C35 S6 抗渗混凝土5钢筋类别一级钢二级钢新三级钢预应力钢筋1860 级钢绞线6钢筋接头形式直螺纹机械连接20 及20 以上搭接绑扎20 以下7回填土2：8 灰土根据上述设计特点，其必试项目为：商品混凝土（包括高强混凝土、抗渗混凝土和预应力混凝土）；钢筋原材及其连接件（包括预应力钢筋）； 防水卷材；回填土和屋面钢结构这五项。其中，预应力钢筋混凝土和屋面钢结构两个部分，此处不作考虑， 具体的试验项目及要求见专项施工方案根据工程地质勘探报告，基础持力层为砂卵石层，不需作试验，但当现场开挖后的实际情况与此不符时，要作试验，在本方案中不再叙述。3.试验资源配备3.1 人员配置配备 2 名有上岗证的试验员，负责该工程的取样、试验工作，并做 好试验资料的回收整理，以及各种试验台帐的建立与登记工作。配备 2 名民工帮助推灰、拆模等工作。3.2 现场试验室设置建立 10m2 混凝土标准养护室，5m2 操作间，10m2 办公室、值班室。 养护室采用自动恒温喷淋装置、养护室的试件必须上架。办公室必须配 备桌椅、资料柜、资料盒、办公用具等。3.3 试验器具配置序号器具名称规格单位数量11000KN 万能试验机2台 22000KN 压力机1台 3螺旋测微仪2台 4混凝土塑料试模100×100×100mm个60150×150×150mm个105混凝土抗渗试模185×175×150mm个306砂浆试模75×75×75 个107振动台500mm×500mm台18坍落度筒100×200×300mm套19砂浆稠度仪台110国产超声探伤仪2台 11磁粉探伤设备1套 12案称10kg台113天平2000g台114环刀200cm3套1015游标卡尺15mm把116电子测温仪台117高低温度计个118电炉2000w个119气泵台14.预控计划根据该工程的工程量，依据图纸要求，依照有关文件、法规、原材 试验及施工试验的规程、规范的要求，对现场的试验做出一个预控计划， 以便有条不紊的做好试验工作，真正做到把好原材料及其制品的质量 关，防止不合格材料用于工程上，以保证工程质量。4.1 有见证试验工作该工程实行有见证试验，有见证取样和送检是在监理人员的见证 下，由施工人员在现场取样，送至指定的试验室进行试验。有见证取样 和送检次数，不得少于试验总次数的 30%，试验总次数在 10 次以下的不得少于 2 次，工程的重要部位须增加有见证取样和送检次数，送检试样在现场施工试验中随机抽取，不得另外进行。施工过程中，见证人按照 有见证取样和送检计划，对施工现场的取样和送检进行见证，并在试样 或其包装上作出标识、封志。标识和封志标明工程名称、取样名称、部 位、日期及样品数量，并有取样人和见证人签字，见证人制作见证记录， 见证记录应列入施工技术档案。4.2 混凝土部分4.2.1 本工程所用的混凝土全部为商品混凝土。商品混凝土原材料 试验报告单、配合比等均由搅拌站提供。根据划分的流水段，以
