xxxxx工地块工程塔吊基础施工方案.doc

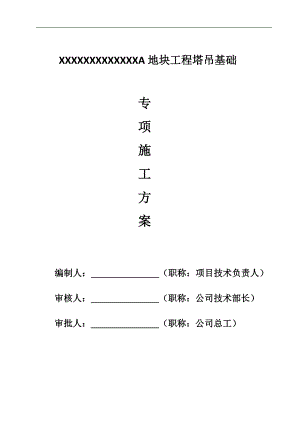

XXXXXXXXXXXXXA地块工程塔吊基础专项施工方案编制人： （职称：项目技术负责人）审核人： （职称：公司技术部长）审批人： （职称：公司总工） 目 录第一章 编制依据第二章 工程概况一、工程概况二、地质条件第三章 塔吊的选型一、塔吊选型第四章 塔吊基础施工方案一、塔吊基础设计二、塔吊基础计算三、塔吊基础施工第五章 质量保证措施第六章 安全技术措施第七章 附图 第一章 编制依据序号名称编号1御珑湾小区施工图纸2混凝土结构工程施工质量验收规范GB50204-20023混凝土结构设计规范GB50010-20024建筑地基基础工程施工质量验收规范GB50202-20025建筑工程冬期施工规程JGJ/T104-20116塔吊厂家提供的塔式起重机基础图第二章 工程概况一、工程概况1、 XXXXX工程位于XXXX东方路西侧，东湖大道东侧，三港路南侧，六里港北村地块.2、本工程建设单位是XXXXXX房地产开发有限公司， 设计单位是XXXXXXX建筑规划设计事务所 监理单位是XXXXXXXXXX工程管理有限公司 施工单位是XXXXXXXXXXXXXX工程有限公司3、 本工程本工程为XXXXXXX工程（A1#、A2#、A3#、A4#、A5#、A6#、A7#、）。123297.69平方米，另有架空层3884.4平方米及地下层44062.9平方米，结构形式为框剪结构。耐火等级：一级（商业二级）；防水等级：级；使用年限：50年；抗震设防烈度：六度；建筑设计防火分类：一类4、 各栋号概况详下表序号内容总建筑面积(平方米)建筑总高(米)层次层高平面尺寸(米)1A1#1593263.520层；1层4.5米，2层3.3米，3至顶层均为3.0米。57.8×29.552A2#1323059.119层；1层4.5米，2层3.3米，3至顶层均为3.0米。49.4×23.13A3#1501862.120层；1层4.5米，2层3.3米，3至顶层均为3.0米。62.7×22.24A4#、A6#2198098.432层；1层5.米，2至顶层均为3.0米。57.8×14.35A5#、A7#1885598.432层；1层5.米，2至顶层均为3.0米。49.4×15.3二、地质条件根据建设单位提供的地质勘探报告本工程施工场地从上往下的主要土层分布为：一层为杂填土，二层为粉质粘土，三层为砂质粉土，四层为粉土夹淤泥质土。结合地层情况和结构施工图，本工程基坑开挖范围内主要涉及3层杂填土、1层素填土、2层粉质粘土、3层含淤泥质粉质粘土夹粉土。基坑底主要设置在3层淤泥质粘土层中，基坑开挖范围土层具有含水量高、力学性质差的特点。部分基坑底设置在3层含淤泥质粉质粘土夹粉土，在3层淤泥质粉质粘土夹粉土施工时要注意对承压水的处理。第三章 塔吊的选型一、塔吊选型根据现场情况充分考虑拟建工程中现场模板堆放区、钢筋加工区、木料堆放区等临时设施布置情况、按照建筑物长宽尺寸及高度、场地情况和施工实际需要，并考虑到道路的畅通等问题，我方选择配备六台固定式塔式起重机，型号为QTZ80，A2#A3#最大工作幅度为60米，其余的最大工作幅度为56米，最大起升高度140米，塔吊基础均选用地下浇基础固定式。第四章 塔吊基础施工方案一、塔吊基础设计 根据A地块现场实际情况和中联重科建筑起重机械分公司研发中心发给我们的函，我万城·御珑湾项目部在A地块使用6台QTZ80型塔机。分别安装在A1#、A2#A3#、A4#、A5#、A6#、A7#楼，对应勘探点分别在Z1、Z7、J55、J13、J57附近。根据业主提供的岩土工程地质勘察报告，经核算，对此六台塔机拟采用5m×5m×1.5m承台采用承台加四根混凝土钻孔桩的桩基方案。采用四根直径600mm混凝土钻孔桩，桩中心距4米，桩长为承台以下31m。1#、7#楼处塔机桩基桩端持力层为6-1层粉砂性土层，3#、5#楼处塔机桩基端持力层为7层粉砂性土层，4#、6#楼处塔机桩基桩端持力层为6-2粉砂性土层，桩端进入持力层1m,以桩长控制为主，桩端进入持力层深度为辅，桩嵌入承台深度100mm。塔机基础承台的配筋均按地下室车库底板配筋，塔机承台钢筋外露1000mm，与地下室车库底板钢筋相连，塔机承台面下225mm安装止水钢板一周，塔机承台的混凝土的强度等级与地下室车库混凝土是同等级承台面标高为-6.45，承台上层主筋混凝土保护层厚度为50mm，下层主筋混凝土保护层厚度为100mm,并预埋螺栓。塔机承台基础见（附图）二、 塔吊基础计算本计算书主要依据施工图纸及以下规范及参考文献编制：塔式起重机混凝土基础工程技术规程(JGJ/T187-2009)塔式起重机设计规范（GB/T13752-1992）、地基基础设计规范（GB50007-2011）、建筑结构荷载规范（GB50009-2011）、建筑安全检查标准（JGJ59-2011）、混凝土结构设计规范（GB50010-2010）、建筑桩基技术规范（JGJ94-2008）等编制。根据JGJ/T187-2009第3.0.2条文说明，塔机在独立状态时，所承受的风荷载等水平荷载及倾覆力距对基础的作用效应最大，附着状态时，塔机虽然增加了标准节自重，但对基础设计起控制作用的各种水平荷载及倾覆力矩等主要由附着装置承担，故附着状态可不计算，只须对塔机最高独立状态进行基础复核，以2#、3#楼60米臂长的QTZ80塔吊为计算对象，其余各栋56米臂长的荷载效应均小于此塔吊。1、塔吊的基本参数信息塔吊型号：QTZ80 塔吊起升高度H：41.000m，塔身宽度B：1.6m， 基础埋深D：1.500m，自重F1：504kN， 基础承台厚度Hc：1.500m，最大起重荷载F2：60kN， 基础承台宽度Bc：5.000m，桩钢筋级别:RRB400， 桩直径或者方桩边长：0.600m，桩间距a：4m， 承台箍筋间距S：200.000mm，承台混凝土的保护层厚度：50mm， 承台混凝土强度等级：C40；2、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重（包括压重）F1=504.00kN；塔吊最大起重荷载F2=60.00kN；作用于桩基承台顶面的竖向力Fk=F1+F2=564.00kN；风荷载对塔吊基础产生的弯矩计算：Mkmax1797kN·m；3、承台弯矩及单桩桩顶竖向力的计算 1）. 桩顶竖向力的计算依据建筑桩技术规范（JGJ94-2008）的第5.1.1条，在实际情况中x、y轴是随机变化的，所以取最不利情况计算。Nik=(Fk+Gk)/n±Mykxi/xj2±Mxkyi/yj2；其中 n单桩个数，n=4； Fk作用于桩基承台顶面的竖向力标准值，Fk=564.00kN； Gk桩基承台的自重标准值：Gk=25×Bc×Bc×Hc=25×5.00×5.00×1.50=937.50kN； Mxk,Myk承台底面的弯矩标准值，取1797.00kN·m； xi,yi单桩相对承台中心轴的XY方向距离a/20.5=2.83m； Nik单桩桩顶竖向力标准值；经计算得到单桩桩顶竖向力标准值 最大压力：Nkmax=(564.00+937.50)/4+1797.00×2.83/(2×2.832)=693.04kN。最小压力：Nkmin=(564.00+937.50)/4-1797.00×2.83/(2×2.832)=57.71kN。不需要验算桩的抗拔！2）. 承台弯矩的计算依据建筑桩技术规范（JGJ94-2008）的第5.9.2条。 Mx = Niyi My = Nixi其中 Mx,My计算截面处XY方向的弯矩设计值； xi,yi单桩相对承台中心轴的XY方向距离取a/2-B/2=1.20m； Ni1扣除承台自重的单桩桩顶竖向力设计值，Ni1=1.2×(Nkmax-Gk/4)=550.40kN；经过计算得到弯矩设计值：Mx=My=2×550.40×1.20=1320.96kN·m。4、承台截面主筋的计算依据混凝土结构设计规范(GB50010-2002)第7.2条受弯构件承载力计算。 s = M/(1fcbh02) = 1-(1-2s)1/2 s = 1-/2 As = M/(sh0fy)式中，l系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时，1取为0.94,期间按线性内插法得1.00； fc混凝土抗压强度设计值查表得19.10N/mm2； ho承台的计算高度：Hc-50.00=1450.00mm； fy钢筋受拉强度设计值，fy=360.00N/mm2；经过计算得：s=1320.96×106/(1.00×19.10×5000.00×1450.002)=0.007； =1-(1-2×0.007)0.5=0.007； s =1-0.007/2=0.997； Asx =Asy =1320.96×106/(0.997×1450.00×360.00)=2538.96mm2。由于最小配筋率为0.15%,所以构造最小配筋面积为:5000.00×1500.00×0.15%=11250.00mm2。承台配筋为：RRB400钢筋，20135。承台底面单向根数36根。实际配筋值11311.2 mm211452.5mm2。5、承台截面抗剪切计算依据建筑桩技术规范(JGJ94-2008)的第5.9.9条，承台斜截面受剪承载力满足下面公式： Vhsftb0h0其中，b0承台计算截面处的计算宽度，b0=5000mm； 计算截面的剪跨比，=a/h0，此处，a=0.96m；当 <0.25时，取=0.25；当 >3时,取=3，得=0.662； hs受剪切承载力截面高度影响系数，当h0800mm时，取h0=800mm，h02000mm时，取h0=2000mm，其间按内插法取值，hs=(800/1450)1/4=0.862； 承台剪切系数，=1.75/(0.662+1)=1.053；0.862×1.053×1.71×5000×1450=11250.028kN1.2×693.043=831.651kN；经过计算承台已满足抗剪要求。6、桩竖向极限承载力验算桩承载力计算依据建筑桩技术规范(JGJ94-2008)的第5.2.1条：桩的轴向压力
