PHC管桩桩心砼施工工艺.doc

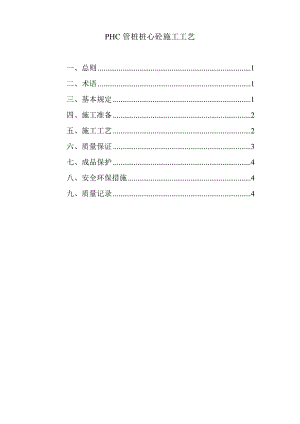

PHC管桩桩心砼施工工艺一、总则1二、术语1三、基本规定1四、施工准备2五、施工工艺2六、质量保证3七、成品保护4八、安全环保措施4九、质量记录4一、总则1、 适用范围本工艺标准适用于民用建筑PHC管桩填芯混凝土的施工。2、编制参考标准及规范（1）中华人民共和国国家标准建筑工程施工质量验收统一标准（GB 50300-2001）；（2）中华人民共和国国家标准建筑地基基础工程施工质量验收规范（GB 50202-2002）；（3）中华人民共和国国家标准建筑地基基础设计规范（GB 50007-2002）；（4）中华人民共和国行业标准建筑桩基技术规范（JQ 94-94）。（5）03SG409标准图集二、术语PHC管桩：即预应力高强度混凝土管桩。是采用先张预应力离心成型工艺，并经过10个大气压、1800 左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm800mm ，混凝土强度等级C80。微膨胀混凝土：加了外加剂的混凝土，一般混凝土干了以后大多都有少许收缩，加了膨胀剂的混凝土，不但不收缩而且随着时间推移，有一定的自由膨胀量，这样配方的混凝土称为微膨胀混凝土。三、基本规定1、 根据PHC管桩03SG409标准图集中要求， PHC管桩填芯高度为10501100mm要求。如无图纸、业主或实验方要求，填芯高度以图集为准，且均一次填芯，无需二次填芯。2、建筑工程施工质量验收统一标准（GB 50300-2001）的规定选用，钢筋、钢板等应进行现场抽样复试；使用前，应报监理验收，合格后方准使用。混凝土采用商品混凝土，必须具备混凝土配合比、砂、石子、粉煤灰、掺合料、外加剂和水化学分析试验报告。现场留置试块。3、桩芯砼施工之前，委托有资质的单位，对管桩完整性进行检测。4、对桩孔清理，钢筋笼隐蔽，应报监理验收。四、施工准备1、 技术准备（1）进行技术复核，桩顶标高、桩位符合设计要求，并经验收合格。（2）施工前应有施工方案，有详细的技术交底，并交至施工操作人员。（3）原材料复试合格。2、材料准备（1）HRB335或HRB400级钢筋、HPB235钢筋，45mm圆薄钢板。（2）混凝土宜采用商品微膨胀抗渗混凝土。强度高于承台混凝土强度。3、主要机具 振动棒、手推车、锥形溜槽、电焊机、钢筋调直机、钢筋弯曲机、铁刷、洛阳铲、铁瓢、铁锹、木抹子、铁抹子等。4、 作业条件（1）基础垫层施工完毕已经验收合格，并作好记录。（2）施工机具、材料已准备就绪。五、施工工艺1、工艺流程：基础土方开挖桩钢筋笼制作桩钢筋笼验收桩身的完整性进行检测基础垫层施工管桩清孔管桩灌芯长度测量、验收放置钢筋笼灌注微膨胀混凝土2、操作工艺（1）基础土方开挖，开挖至桩顶标高200mm处，禁止机械开挖，使用人工开挖，避免机械对管桩的破坏。（2）桩钢筋笼制作。钢筋笼下设置托盘，托盘尺寸宜略小于桩孔直径。号筋与号筋焊牢。桩顶埋入承台深度及号筋锚固长度La按现行规范取值。号筋与号筋应沿管桩均匀布置。对于抗拔桩，桩身全部纵向预应力钢筋均应锚入承台，锚固长度不应小于50d，且不得小于500mm。号筋采用HRB400或HRB335级钢筋，号筋采用HPB235级钢筋。(见图)（3）桩身完整性检测，委托有资质的单位，对管桩完整性进行检测。（4）管桩清孔。在放进钢筋笼之前，利用洛阳铲和铁瓢人工把管桩内积土和残留垫层混凝土、砖胎膜水泥砂浆和其它残留物清理干净。采用管桩内壁涂刷水泥净浆、混凝土界面剂、或采用微膨胀混凝土等措施，以提高桩芯混凝土与管桩桩身混凝土的整体性。（5）放置钢筋笼。钢筋笼在运输吊放过程中严禁高起高落，以防弯曲，扭曲变形。钢筋笼必须认真放稳挂牢固。（6）灌注微膨胀混凝土。灌注混凝土过程中，可用模板或铁皮制作锥形溜槽，以保证混凝土不外溢。混凝土必须具有良好的和易性，混凝土灌注过程严格按照规范进行，做到振捣密实。且留置试块。混凝土浇筑完成后，必须浇水养护。六、质量保证1、钢筋原材必须检验合格后方可使用；混凝土采用商品混凝土，必须具备混凝土配合比、砂、石子、粉煤灰、掺合料、外加剂和水化学分析试验报告。2、钢筋制作与安装、混凝土浇筑施工必须符合规范与设计要求。3、严格遵循验收程序。验收前上报好自检资料；钢筋隐蔽时做好隐蔽记录；混凝土浇筑时做好浇灌记录。每一道工序必须经监理工程师验收上一道工序合格后才能进行。4、做好技术交底和自检工作。施工前对施工作业人员做好技术交底，强调施工质量的重要性；做好自我检查工作，由班组先检查、专业工长检查后报质检员检查，最后才报监理工程师验收。5、做好混凝土养护工作。混凝土浇筑完毕后，及时养护混凝土，方法是派专人每隔一段时间洒水养护。七、成品保护1、混凝土运输。运送混凝土应使用不漏浆和不吸水的容器，使用前须湿润，运送过程中要清除容器内粘着的残渣，以确保浇灌前混凝土的成品质量；2、钢筋笼在运输吊放过程中严禁高起高落，以防弯曲，扭曲变形。3、桩芯砼浇灌完毕后应及时养护，混凝土强度达到1.2MPa 以上时，方准施工人员进行下一道工序。八、安全环保措施1、 原材料及混凝土在运输过程中，应避免扬尘、洒漏、沾带，必要时应采取遮盖、封闭、洒水、冲洗等措施。2、 落地混凝土应在初凝前及时回收。九、质量记录1、钢筋，商混等原材材质合格证明文件及检测报告，混凝土试块报告。2、钢筋笼隐蔽验收记录。3、技术交底记录。
