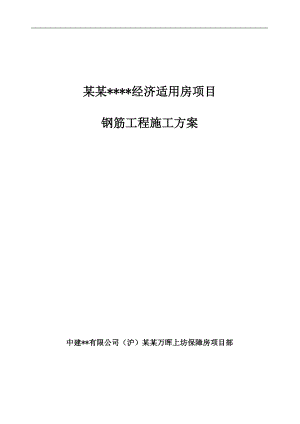

南京高层全预制装配式住宅钢筋工程施工方案.doc

某某*经济适用房项目钢筋工程施工方案中建*有限公司（沪）某某万晖上坊保障房项目部目 录一、工程概况- 1 -1、工程建设简介- 1 -2、工程地理位置及简况- 1 -3、工程应用钢筋说明- 1 -二、编制依据- 1 -三、原料控制- 2 -四、施工准备- 3 -1、测量准备- 3 -2、钢筋设备及人员配备- 3 -五、主要施工方法- 3 -1、原材供应- 3 -2、配筋及施工构造- 4 -3、 钢筋加工- 9 -4、钢筋直螺纹接头- 12 -5、钢筋绑扎与安装- 13 -6、钢筋对焊- 20 -7、电渣压力焊- 22 -六、技术质量保证措施进场钢筋质量标准及验收- 24 -1、原材方面- 24 -2、质量保证措施- 24 -3、钢筋滚压直螺纹质量标准- 26 -4、闪光对焊质量标准- 29 -5、电渣压力焊质量检查和缺陷处理- 29 -6、质量管理措施- 30 -7、成品保护- 31 -七、安全消防注意事项- 32 -一、工程概况1、工程建设简介建设工程名称：*经济适用房项目建设单位名称：某某*置业有限公司设计单位名称：某某*设计工程有限公司监理单位名称：扬州市*工程监理有限责任公司施工单位名称：中国建筑*工程局有限公司（沪）2、工程地理位置及简况某某*经济适用房项目4号地块6-01、6-03、6-04、6-05栋及4号地库是由某某市政府投资，中建二局施工的政府民生工程。项目位于某某市江宁区上坊镇东麒路，占地面积21758平方米，总建筑面积66858平方米。6-01、03、04栋均为剪力墙结构，地下1层，地上18层，建造高度为56.2m；4号中心地库连接6-016-04栋，结构形式为框架结构，地下室层高为3.4m；本工程基础为桩基础，建筑结构安全等级为二级，建筑抗震设防烈度为7度，地基基础设计等级为甲级，耐火等级地下为一级，地上为二级；6-05栋为全预制装配整体式钢筋混凝土框架加钢支撑结构体系，地下一层，地上15层，建筑高度为45米，建筑面积10380平方米，是全国首栋高层全预制装配建筑。3、工程应用钢筋说明本工程除吊钩采用HPB300()外均采用¦HRB400()钢筋，钢筋的强度标准值应具有不小于95%的保证率。抗震等级为一、二、三级的框架结构和斜撑构件（含梯段），其纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，钢筋的屈服强度实测值与强度标准值的比值不应大于1.3,且钢筋在最大拉力下的总伸长率实测值不应小于9%。二、编制依据1.1 混凝土结构工程施工质量验收规范 GB50204-20021.2建筑地基基础工程施工质量验收规范 GB50202-20021.3 混凝土结构设计规范 GB50010-20101.4建筑抗震设计规范 GB50011-20101.5钢筋机械连接通用技术规程 JGJ107-20101.6钢筋焊接及验收规范 JGJ18-20031.7高层建筑混凝土结构技术规程 JGJ320111.8建筑工程施工质量验收统一标准 GB50300-2001 1.9混凝土结构施工图平面整体表示方法制图规则和构造详图(11Gl01-1)、(11Gl01-3)2.0相关施工图纸。 三、原料控制1、按质量体系要求，从合格材料供应方中选择长期合作，信誉好的厂家，出厂合格证、规格清楚、及时。2、钢筋原材质量控制责任、内容及程序：（1）钢筋进场计划单：工长应根据工程进度，按照工程部位、钢筋规格、数量、进场时间提出钢筋进场计划单。钢筋进场计划单中还应包括措施用筋计划。（2）材料员在接到钢筋进场计划单后，应及时采购，并准备钢筋材料堆放场地。（3）材料员在钢筋进场时，应审查钢筋出厂合格证，钢筋规格、型号、重量、化学成份是否符合要求；并对钢筋外观进行检查，如不合格，不得进场堆放。（4）钢筋进场后，应分型号、规格，下设垫木堆放，并挂未检验标识。然后材料员应将出厂合格证等证件交项目部试验员，试验员请监理按规定随机抽样复试，合格后方能使用。（应注意框支部分钢筋抗拉强度设计值与屈服强度实测值的比值不应小于1.25，钢筋的屈服强度实测值与强度标准值的比值不应大于1.3）3、钢筋检验（1）钢筋要堆放在现场指定钢筋堆场内，钢筋堆放要分批、分炉号、分规格、分等级挂牌标识，标识要注明使用部位、规格、数量、尺寸等内容。钢筋标识牌要统一一致。钢筋要分类堆放，如直条钢筋堆放在一起，盘圆条堆放在一起。钢筋下面一定设水泥墩架空，防止钢筋浸水生锈。生锈钢筋应除锈后由总工批准后使用。钢筋储存时，不得损坏标志，避免锈蚀或油污。 （2）如果经双倍试验，钢筋仍不合格，材料员应在钢筋堆放场地对该批钢筋处作不合格标记，并尽快组织退场。四、施工准备1、测量准备根据平面控制网线，在垫层上放出底板、梁控制轴线。板（包括底板）砼浇注完成，支设竖向模板前，在板（包括底板）上放出该层平面控制轴线。待竖向钢筋绑扎完成后，在每层竖向钢筋上部标出标高控制点。2、钢筋设备及人员配备2.1、钢筋设备主要机械设备计划表编号机械设备名称规 格 型 号单位数量额定功率（KW）1对焊机100KVA台26100×62交流电焊机BX3-120-1台2622.5×163钢筋调直机台263×34钢筋切断机GQ40台263×65钢筋弯曲机GW40C-2台263×96直螺纹套丝机台263×167电渣压力焊GJ6-4，9KW台87.5×22.2、人员配备施工时保证有足够的操作工。五、主要施工方法1、原材供应1）施工前，根据施工进度计划合理配备材料，并运到现场进行加工。钢筋进现场后，要严格按分批分级、牌号、直径长度分别挂牌摆放，不得混淆。2）加强钢筋的进场控制，时间上既要满足施工需要，又要考虑场地限制。所有加工材料，必须有出厂合格证。3）进场钢筋还必须进行复试，合格后方可配料。钢筋复试按照每次进场钢筋中的同一牌号、同一规格、同一交货状态、重量不大于60吨一批进行取样。检测项目本组样品所代表的批次单组样品数量备注热轧光圆钢筋同一牌号，同一炉罐号，同一规格，同一交货状态，60t弯曲：长30-35cm*2根拉伸：长40-55cm*2根不在同一根钢筋上切取两个或两个以上试样热轧带肋钢筋同一牌号，同一炉罐号，同一规格，60t弯曲：长30-35cm*2根拉伸：长40-55cm*2根不在同一根钢筋上切取两个或两个以上试样2、配筋及施工构造2.1 本工程受力筋保护层2.1.1防水混凝土构件纵向受力钢筋保护层部位板、墙梁柱室内正常环境（环境类别一类）152020室内潮湿环境（厨房、卫生间等）露天（阳台、雨篷）以及与土壤直接接触部位（环境类别二a类）202525混凝土标号不大于C25时，钢筋保护层厚度增加5mm。基础中钢筋（无防水层处）的保护层厚度为40mm，地下室水池、外墙及底板迎水面（建筑设防水层处），钢筋的保护层厚度为30mm。2.2钢筋翻样由专门的钢筋翻样人员编制下料单，并经项目总工审核签字同意后，方可下发给钢筋制作班组、操作班组及相关管理人员。2.3 钢筋接头及搭接长度直径小于12的钢筋采用搭接绑扎；直径是12-18的采用电渣压力焊；直径20的钢筋采用直螺纹套管。少量钢筋（如柱顶接头以及为减少浪费的短筋等）在不违背规范许可的条件下可以采用电渣压力焊与闪光对焊。2.3.1 板、梁1）底板底板上筋接头留置在支座（柱轴线处）两侧三分之一轴跨范围内；下筋接头留置在跨中三分之一跨度范围内。接头错开，同一截面不超过50%。2）一般梁板一般梁板的上筋可在跨度中间1/3范围内搭接，下筋可在支座处搭接，2.3.2 墙、暗柱钢筋混凝土墙、暗柱、柱内竖向钢筋及水平钢筋的连接接头在同一截面内不得超过其一侧竖向钢筋或水平钢筋的50%同时搭接部分。钢筋混凝土墙内钢筋连接接头在同一截面内也不得超过暗柱钢筋截面的50%。采用搭接单面焊10d。竖向钢筋接头位置相互错开，焊接接头时第一个接头点距楼板标高点>500;>h/6;>hc;第二个接头点距第一个焊接点35d。竖向钢筋第一道搭接高度距楼板标高40d，第二道搭接距楼板标高80d。2.3.3 地下室板地下室板面筋采用热轧带肋钢筋，搭接位置选在受力较小的位置：上筋在跨中1/3范围内搭接，下筋在支座附近1/3范围内搭接。2.4钢筋的最小锚固长度2.4.1 框架梁、楼板、柱主次梁交叉处，次梁下筋置于主梁下筋之上，次梁上筋置于主梁上筋之上，做附加吊筋。当梁与柱，墙外皮平齐时，梁外侧钢筋稍做弯折，置于柱，墙主筋的内侧。梁的腰筋两端锚入柱或墙内20 d，外边梁的腰筋两端锚入柱或墙内40 d。与柱相交的双向或三向框架梁高度相同时，主要受力方向梁的钢筋直通伸入柱内锚固，其余梁的钢筋在柱处略做弯折锚入柱内，以确保纵向钢筋位置。梁上下部纵向主筋每排钢筋数不得大于上表所示数值，如纵筋根数大于每排最大值，应分排设置，分排以优先上下外侧及对称为原则设置。非框架梁集中标注上部钢筋为架立筋，当架立筋的直径>=16时，此部分钢筋与支座钢筋搭接长度为LL。（按弧形非框架梁）当梁箍筋肢数大于梁上部钢筋根数时，此部分梁上部加设12的三级钢架立筋，架立筋搭接长度为150mm。次梁作用处的主梁，均在次梁两侧额外加设三组箍筋。不含原箍筋。无主次之分的相交等高度，均在相交两侧均额外加设三组箍筋。主梁上梯梁、梯柱处，均额外加设三组箍筋。当梁端跨外侧有悬挑梁时，端支座内侧Ln取端跨的净跨与悬挑净长3倍的大值，悬挑梁上部钢筋未注明时同相邻内跨支座上部钢筋。同一跨梁面有高差时，梁高数值用括号分开。框架梁上、下筋锚入柱内32d。楼板内主钢筋锚入梁或墙内，下筋锚固长度不少于5d，且伸至梁中心线，上筋锚入墙内不少于Lae ，端部垂直段不少于15d。钢筋混凝土墙内暗柱上下不连续时，下层暗柱的纵向钢筋伸过洞顶锚固44d，上层墙内新增加暗柱竖向钢筋伸过下层钢筋混凝土墙44d。板上洞口均应预留，不得后凿，洞口尺寸不大于200时不另加设加强筋，板筋从洞口边绕过，不得截断。洞口尺寸大于200时，按设计要求加设附加钢筋，当平面图未交待时，一律按如下要求，洞口每侧各2根，其截面积不得小于被洞口截断钢筋面积的一半，且不小于2根12的三级钢，长度为单向板短跨方向以及双向板的两个方向沿跨度通长并锚入梁内，单向板的长跨方向洞口加筋长度为洞宽加两侧各La。设备管井需封堵时，预先留出10个三级钢间距200双向双层钢筋网，待管道安装后浇灌管井楼板混凝土，板厚100mm。双向板中短向筋放下层,长向筋放在短向筋上。板内预埋管线位置板面无筋处加设6个一级钢间距150钢筋带，宽度为450mm，管线两边各225。严禁水管水平埋设在现浇板内。凡板上
