南京高层剪力墙住宅建筑节能分部工程施工方案.doc

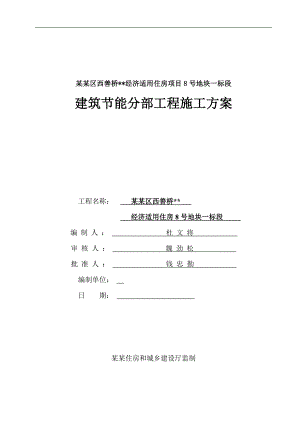

某某区西善桥*经济适用住房项目8号地块一标段建筑节能分部工程施工方案 工程名称： 某某区西善桥* 经济适用住房8号地块一标段 编制人： 杜文将 审核人： 魏 劲 松 批准人： 钱 忠 勤 编制单位： 日 期： 某某住房和城乡建设厅监制目 录第一章 建筑节能分部工程概况1一、工程概况1二、建筑节能分部工程概况1第二章 编制依据1一、经建筑节能专项审查合格的设计文件1二、经批准的单位工程施工组织设计2三、本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范及图集2第三章 施工管理组织机构图3一、管理组织机构图3第四章 施工方案3一、墙体节能 建筑节能分项工程3二、塑钢门窗建筑节能分项工程19三、屋面保温节能建筑节能分项工程24四、地面建筑节能分项工程26五、配电与照明节能分项工程28第五章 施工进度和劳动力计划30一、施工进度30二、劳动力配备30第六章 质量验收要求30一、执行的标准30二、检验批划分31三、主控项目及一般项目31四、围护结构现场实体检验35五、现场热工性能检测35六、系统节能性能检测36第七章 施工安全及环保36第一章 建筑节能分部工程概况一、工程概况工程名称某某区西善桥*经济适用住房项目8号地块一标段土建工程地址某某区西善桥岱山西侧建筑面积18.19万结构层次地上34层地下2层建设单位南京建设发展集团保障房建设有限公司设计单位南京长江都市建筑设计股份有限公司监理单位南京方圆建设工程管理咨询有限公司总包单位南通*建工集团有限公司二、建筑节能分部工程概况序号节能分项工程设计要求工程量施工单位1墙体保温节能分项工程20厚复合聚氨酯发泡保温板；其中外窗四周、架空层等部分采用YT不燃无机活性外墙保温砂浆。9.7万m2南通*建工集团2门窗节能分项工程塑钢中空玻璃（5+12A+5）门窗，封闭阳台为单玻塑钢窗1.7万m2南京新禾德工程技术有限公司3屋面节能分项工程30（40）厚复合聚氨酯发泡保温板 5000 m2南通*建工集团4地面节能分项工程40厚复合聚氨酯发泡保温板710 m2南通*建工集团5配电及照明节能工程电子高效镇流器节能照明灯具12000套南通*建工集团第二章 编制依据一、经建筑节能专项审查合格的设计文件1、本工程施工图纸2、地面保温变更做法参照：设计变更（编号：20120214-建筑专业第6号第1条3、墙体保温变更做法参照：设计变更（编号：20120214-建筑专业第6号第5、6条4、屋面保温变更做法参照：设计变更（编号：20120214-建筑专业第6号第2条5、门窗、架空层、空调隔板、阳台等保温变更做法：2012年6月25日保温节能专项及其他事宜会议纪要及技术核定单。二、经批准的单位工程施工组织设计 南通*建工集团岱山项目部编制的施工组织设计。三、本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范及图集名称编号年号批准部门建筑节能工程施工质量验收规范GB50411-20072007建设部建筑节能工程施工质量验收规程DGJ32/J19-20072007某某建设厅建筑装饰装修工程质量验收规范GB50210-20012001建设部建筑工程施工质量验收统一标准GB50300-20012001建设部外墙外保温建筑构造10J1212010建设部外墙外保温工程技术规程JCJ144-20042004某某建设厅硬泡聚氨酯复合板建筑外保温构造图集苏J/T16-20092009某某建设厅硬泡聚氨酯保温防水工程技术规范GB50404-20072007建设部塑钢门窗苏J30-20062006某某建设厅平面面建筑构造苏J03-20062006某某建设厅建筑外窗空气渗透性能分析及其检测方法GB7107-20022002建设部建筑外窗抗风压性能分级及检测方法GB-T7106(7107,7108)-20022002建设部民用建筑节能工程施工质量验收规程DGJ32/J19-20072007某某建设厅建设工程质量检测规程DGJ32/J 2120092009某某建设厅民用建筑节能工程现场热工性能检测标准DGJ32/J 2320062006某某建设厅第三章 施工管理组织机构图一、管理组织机构图第四章 施工方案一、墙体节能 建筑节能分项工程4.1.1材料、设备及部品进场计划见表名称规格数量主要技术指标复验项目抽样计划进场计划聚氨酯发泡保温板A级20、30、409.7万m2满足DGJ32/J19-2007要求密度、导热系数、压缩性能、拉伸粘结强度、燃烧性能按照DGJ32/J19-2007执行2012.7保温砂浆YT200m3满足DGJ32/J19-2007要求 干密度、压缩强度、吸水率、导热系数、尺寸、导热系数、干密度和压缩强度按照DGJ32/J19-2007执行2012.7界面剂抗裂砂浆抹面砂浆XR-KL-011500m3满足DGJ32/J19-2007要求拉伸粘结强度按照DGJ32/J19-2007执行2012.7粘结砂浆XR-KL-01500m3满足DGJ32/J19-2007要求拉伸粘结强度按照DGJ32/J19-2007执行2012.7钢丝网0.9*12.7*12.75500 m2满足DGJ32/J19-2007要求丝径、焊点抗拉力、镀锌层质量按照DGJ32/J19-2007执行2012.7网格布5*5mm160g/10万m2满足DGJ32/J19-2007要求耐碱拉伸断裂强力按照DGJ32/J19-2007执行2012.7锚栓8*801.8万套满足DGJ32/J19-2007要求抗拉承载力按照DGJ32/J19-2007执行2012.7材料及系统的性能指标a. 硬泡聚氨酯复合保温板性能符合以下要求。项目性能指标导热系数/W/(M·k)0.024密度/(kg/m³)35垂直于板面方向的抗拉强度/MPa0.10并且破坏部位不得位于粘结界面压缩性能（形变10%，kPa）150吸水率/%3燃烧性能/级 A级b. 用于聚氨酯复合板系统的保温复合板尺寸偏差符合以下要求：项目允许偏差mm厚度±1.5长度±2.0宽度±2.0板面平整度1.0对角线差3.0板边垂直±2.0d.硬泡聚氨酯复合保温板系统性能符合以下要求项目性能指标耐候性经80次热/雨循环和5次热/冷循环后，表面无裂纹、粉化，剥落现象。吸水量水中浸泡1h，只带有抹面层和带有饰面层的系统吸水量均不得大于或等于1.0 kg/m2抗冲击强度/J建筑物首层墙面及门窗洞口等易受碰撞部位：10.0建筑物二层以上墙面等不易受碰撞部位：3.0抗风压值/KPa不小于0.45 kN/m2耐冻融30次冻融循环后，保护层（抹面层、饰面层）无空鼓、脱落、渗水裂缝：保护层（抹面层、饰面层）与保温层拉伸粘结强度不小于0.1Mpa，破坏部位应位于保温层水蒸气湿流密度g/(·h)0.85复合墙体热阻 详见节能专篇抹面层不透水性 2h不透水e. 粘结砂浆的性能应符合以下要求项目性能指标拉伸粘结强度/MPa（与水泥砂浆）原强度0.60耐水0.40拉伸粘结强度/MPa（与保温复合板）原强度0.10并且破坏部位不得位于粘结界面耐水0.10并且破坏部位不得位于粘结界面可操作时间/h1.54.0f. 抹面砂浆的性能应符合以下要求项目性能指标拉伸粘结强度/MPa（与保温复合板）原强度0.15，破坏部位不得位于粘结界面耐水0.15，破坏部位不得位于粘结界面耐冻融0.15，破坏部位不得位于粘结界面柔韧性抗压强度/抗折强度（水泥基）3.0开裂应变（非水泥基）/%1.5可操作时间/h1.54.0g. 耐碱网布主要性能指标项目性能指标单位面积重量/(g/)涂料饰面160面砖饰面采用钢丝
