内蒙古高层框架门诊楼模板施工方案(含计算书,多图).doc

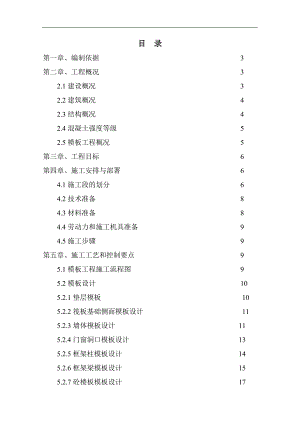

目 录第一章、编制依据 3第二章、工程概况 32.1建设概况 32.2建筑概况 42.3结构概况 42.4混凝土强度等级 52.5模板工程概况 5第三章、工程目标 6第四章、施工安排与部署 64.1施工段的划分 64.2技术准备 84.3材料准备 84.4劳动力和施工机具准备 94.5施工步骤 9 第五章、施工工艺和控制要点 95.1模板工程施工流程图 95.2模板设计 105.2.1垫层模板 105.2.2筏板基础侧面模板设计 115.2.3墙体模板设计 115.2.4门窗洞口模板设计 135.2.5框架柱模板设计 145.2.6框架梁模板设计 155.2.7砼楼板模板设计 175.2.8楼梯模板支设 195.2.9施工缝模板 215.2.10墙体水平施工缝留置 225.2.11后浇带处理及保护 225.2.12板或梁高低跨处模板支设 235.3模板安装 245.3.1作业条件 245.3.2模板的安装顺序 255.3.3现浇顶板模板安装 255.3.4梁模板安装 265.3.5框架柱模板安装 265.3.6墙模板安装 275.4模板的拆除 27第六章、模板的安装质量要求 296.1模板质量保证措施 296.2主控项目 306.3一般项目 30第七章、模板安装注意事项 317.1墙、柱模板注意事项 317.2梁、板模板注意事项 327.3成品保护 32 第八章、安全文明施工措施 33附录：模板计算书 36某某市*医院门诊楼模板施工方案第一章 编制依据1.1某某市*医院门诊楼施工图纸。1.2某某市*医院门诊楼施工组织设计。1.3混凝土结构工程施工质量验收规范GB50204-20021.4建筑施工高处作业安全技术规范JGJ80-911.5高层建筑混凝土结构技术规程JGJ3-20021.6建筑施工扣件式钢管脚手架安全技术规程JGJ130-20011.7建筑工程施工质量验收统一标准GB50300-20011.8建筑工程质量检验评定标准GBJ301-881.9高层建筑施工手册。1.10图纸会审记录及图纸有关答疑文件。1.11建筑施工手册第四版。1.12建筑施工计算手册。1.13内蒙古*建设集团主体结构创优策划书。1.14建设工程安全生产管理条例。1.15相关建筑法律法规。第二章 工程概况2.1建设概况工程名称：某某市*医院门诊楼。建设单位：某某市*医院。设计单位：山东省*建筑设计研究院。施工单位: 内蒙古*建筑有限责任公司。 监理单位: 内蒙古*监理有限责任公司。地勘单位: 内蒙古*地质工程勘察有限责任公司。建设地点位于：某某市集宁区光明街与解放路交汇处，原某某市*医院住院楼西北侧、*医院院内。2.2建筑概况本工程为某某市*医院门诊楼工程，±0.000m相当于绝对标高1402.5m，结构形式：现浇框架结构，建筑结构安全等级为一级，基础为筏板基础，建筑等级为A级高层建筑，设计使用年限为50年。全楼分主楼和裙楼两部分，主楼和裙楼在地下一层连成一体，不设结构缝，地上以200mm抗震缝分成两个结构单元，其中A轴D轴部分为主楼，地下一层、地上十层、局部五层，建筑高度为42.75m。E轴J轴部分为裙房，地下一层、地上五层，建筑高度23.25m。层高为：地下一层，地上一层5.1m；二五层为4.2m，六层十层为3.9m。门诊楼建筑总长度为：100.7m，宽度为：54.31m，总建筑面积37088.25，其中地下4841.23，地上32247.02，建筑占地面积4743.28。本工程于2011年9月15日开工，计划于2013年9月18日竣工。2.3结构概况建筑结构安全等级一级建筑等级A级高层建筑设计使用年限50年建筑抗震设防类别重点设防类（乙类）地基基础设计等级主楼乙级、附楼丙级建筑物耐火等级一级地下室防水等级一级抗震设防烈度7度，按7度计算，按8度采取抗震措施建筑抗震等级主楼一级，附楼二级结构形式框架结构基础形式筏板基础场地土类别II类2.4混凝土强度等级项目名称构件部位砼强度等级备注主楼基础底板C35抗渗等级0.6Mpa基础顶面5.050墙柱C50地下室外墙抗渗等级0.6Mpa5.05025.750柱C40基础顶面25.750梁、板C35地下室外墙抗渗等级0.6Mpa25.750以上柱、梁板C30附楼基础底板C35基础顶面9.250墙柱C40地下室外墙抗渗等级0.6Mpa基础顶面9.250梁板C359.250以上柱、梁、板C30所有项目圈梁、构造柱、现浇过梁C25标准构件按标准图要求及砼耐久性的要求后浇带采用高一级的膨胀混凝土2.5模板工程概况本工程主体工程由6.55m到46.5m，地下室结构层高为5.5m、一层结构层高为5.1m、二层五层层高为4.2m，六层以上为标准层，层高为3.9m。地下室外墙为350mm厚砼剪力墙；地下室顶板梁一般断面尺寸为350mmx750mm，地上部分梁一般断面尺寸为350mmx650mm，部分梁断面尺寸为350mmx750mm，柱网尺寸为7.8m×7.8m，最大尺寸8.4m×7.8m梁、板最大轴线跨度为8.4m；模板总粘灰面积约为98000。第三章 工程目标根据本项目工程项目的特殊性，特制定本项目工程管理目标：3.1质量目标：达到国家工程质量验评标准，确保内蒙古自治区建筑工程“草原杯”工程质量奖，争创国家建筑工程质量最高奖“鲁班奖”。 科学管理，强化“三检制”“过程控制”的制度。3.2安全管理目标：安全生产达标，杜绝重大伤亡事故，轻伤负伤率控制在2以内，争取零事故。3.3文明施工目标：确保内蒙古自治区建筑工程安全质量标准化工地。3.4环保目标：贯彻IS14001环境管理体系，执行某某市有关环保规定，实现“四节一环保”营建“绿色施工示范工地”。3.5工期目标：通过科学的施工组织及先进的施工工艺和施工技术，确保在2013年8月16日竣工，比招标文件规定的工期提前30天完成本项目工程的全部施工任务。第四章 施工安排与部署4.1施工段的划分为保证工程的顺利进行以及施工作业不窝工，根据本工程实际情况，地下室（包括筏板）结构划分为七个施工段，施工流水顺序为：段：1214轴/BF轴； 段914轴/FJ轴；段59轴/ FJ轴； 段：15轴/FJ轴； 段：712轴/AF轴； 段：14轴/BF轴；段：47轴/BF轴。地上部分划分为四个施工段：段：714轴/AD轴； 段：17轴/ AD轴；段：714轴/ EJ轴； 段：17轴/ EJ轴。4.2技术准备（1）项目部技术质量、生产人员熟悉图纸，认真学习掌握施工图纸的内容、要求和特点，熟悉各部位截面尺寸、标高、制定模板施工方案。（2）进场的原材料（多层板、木方、钢管）要进行抽样检验。（3）根据工程实际情况，把模板选统一，安排专职的木工工长绘制模板配板图，按照模板装拆顺序，逐一编号。（4）安装放线：模板安装前先测放控制轴线网和模板控制线。根据平面控制网在楼板上弹放墙边线、柱边线、检查控制线及门窗洞口线。顶板模板
