内蒙古多层框架门诊楼土方施工方案(机械大开挖,附图).doc

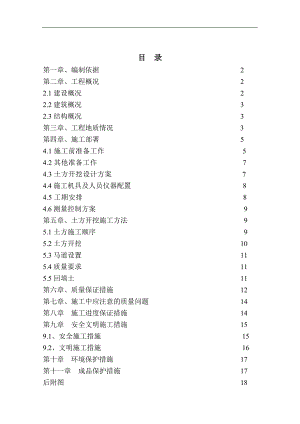

目 录第一章、编制依据 2第二章、工程概况 22.1建设概况 22.2建筑概况 32.3结构概况 3第三章、工程地质情况 3第四章、施工部署 54.1施工前准备工作 54.2其他准备工作 74.3土方开挖设计方案 74.4施工机具及人员仪器配置 84.5工期安排 84.6测量控制方案 9第五章、土方开挖施工方法 95.1土方施工顺序 95.2土方开挖 105.3马道设置 115.4质量要求 115.5回填土 11第六章、质量保证措施 12第七章、施工中应注意的质量问题 14第八章 施工进度保证措施 14第九章 安全文明施工措施 159.1、安全施工措施 159.2、文明施工措施 16第十章 环境保护措施 17第十一章 成品保护措施 17后附图 18某某市*医院门诊楼土方施工方案第一章 编制依据1.1某某市*医院门诊楼施工总平面图。1.2某某市*医院门诊楼基础平面布置图。1.3某某市*医院门诊楼施工组织设计。1.4某某市*医院门诊楼岩土工程勘察报告（工程编号：2011DKDE03）。1.5建筑施工手册第四版。1.6建筑地基基础工程施工质量验收规范（GB50202-2002）。1.7建筑基坑支护技术规程（JGJ120-99）。1.8岩土工程勘察规范（GB50021-2001）。1.9建筑机械使用安全技术规程（JGJ303-2001）。1.10建筑工程施工质量验收统一标准（GB50300-2001）。第二章 工程概况2.1建设概况工程名称：某某市*医院门诊楼。建设单位：某某市*医院。设计单位：*建筑设计研究院。施工单位: 内蒙古*建筑有限责任公司。 监理单位: 内蒙古*监理有限责任公司。地勘单位: 内蒙古*地质工程勘察有限责任公司。建设地点位于：某某市集宁区光明街与解放路交汇处，原某某市*医院住院楼西北侧、*医院院内。2.2建筑概况本工程为某某市*医院门诊楼工程，±0.000m相当于绝对标高1402.5m，结构形式：现浇框架结构，建筑结构安全等级为一级，基础为筏板基础，建筑等级为A级高层建筑，设计使用年限为50年。全楼分主楼和裙楼两部分，主楼和裙楼在地下一层连成一体，不设结构缝，地上以200mm抗震缝分成两个结构单元，其中A轴D轴部分为主楼，地下一层、地上十层、局部五层，建筑高度为42.75m。E轴J轴部分为裙房，地下一层、地上五层，建筑高度23.25m。门诊楼建筑总长度为：100.7m，宽度为：54.31m，总建筑面积37088.25，其中地下4841.23，地上32247.02，建筑占地面积4743.28。2.3结构概况建筑结构安全等级一级建筑等级A级高层建筑设计使用年限50年建筑抗震设防类别重点设防类（乙类）地基基础设计等级主楼乙级、附楼丙级建筑物耐火等级一级地下室防水等级一级抗震设防烈度7度，按7度计算，按8度采取抗震措施建筑抗震等级主楼一级，附楼二级结构形式框架结构基础形式筏板基础场地土类别II类第三章 工程地质情况勘察场地位于已有某某市*医院住院楼西北侧，地层组成属于中纬度内陆高原，属典型的干旱、半干旱大陆性季风气候，主要特点是降雨量少而集中，蒸发强烈、干燥多风、温差变化大，据某某市集宁区气象站观测资料：历年年平均降雨量378.5mm，多集中于7-9月份，极端最高气温37，极端最低气温-34.2，全年主导风向为西北风，地表最大冻深2.0m。根据沉积物成因类型及岩性特点，将勘探深度内的地层划分为以下三个大的沉积构造单元：第四纪全新统冲洪积岩；第三系粘土（泥岩）和玄武岩组成。前两个沉积构造单元地层以褐黄色砂性土为主，第三个沉积构造单元地层以灰绿色、灰蓝色砂性土为主。依据不同沉积单元的岩性成因类型和工程地质特性，进一步将勘探深度内的地层划分为六层，各层分别描述如下：层杂填土（Q4ml）：杂色，稍湿，松散，以建筑垃圾粉土为主，物理力学性质差；层厚1.504.20m，平均厚度2.20m。层砾砂（Q4al+pl）：黄色-黄褐色，稍密，稍湿。该层分布连续，厚度不均匀。层厚0.403.90m，平均厚度2.00m。层泥岩（粘土）：黄色-黄褐色，可塑-硬塑，分布连续，厚度不均匀层玄武岩：灰色。顶部2.5米以上为强风化，气孔发育；以下为弱风化，气孔较少。分布连续稳定。层厚1.6-8.0，平均厚度为3.50米。层为泥岩：褐红色，硬塑-坚硬。分布连续稳定。揭露最大厚度22.9层为花岗岩麻片：褐黄色-灰白色，强风化，湿，大理岩以强-全风化为主，结构基本破坏，尚可辨认。分布不连续揭露最大厚度14.8m。第四章 施工部署4.1施工前准备工作1、施工机具、机械和技术准备（1）、施工机具准备：铁锹、手推车、铁镐、锹棍。（2）、施工机械用具：1m³反铲挖掘机2台、50型装载机三台、T815双桥自卸车20辆、20T振动压路机2台、161-3破碎机2台。（3）、技术准备用具：经纬仪、水准仪、塔尺、钢尺、钉子、工程线、天平、环刀、灌砂桶、钎探机，白灰等。2、勘察施工现场（1）、土方开挖前，摸清工程场地情况，因施工现场无明显标识牌（如地下有管线、光缆、电缆、坑基、墓穴等），所以我施工单位在土方施工前以书面形式上报建设单位，及时请建设单位联系相关部门进行迁移，在确认无地下管线、光缆、电缆后开始施工，并了解清楚施工现场供水、供电、防洪排水等，以便施工规划。（2）、收集施工需要的各项资料，包括施工场地地形、地质水文、运输道路、临近建筑物、地下基础、管线、电缆基坑、防空洞及地面上施工范围内的障碍物。通过对施工现场实地考察、咨询有关部门和地质勘察报告、地下水位在基础底标-6.7m以下，但因此部分土质局部玄武岩上存在上层滞水及雨季水位的上升，故考虑地下水对拟建建筑物的影响，可在基坑四周垫层外侧挖集水井和明沟排水进行降水。基坑周围树木、构筑物等障碍物开挖前进行处理，达到基坑开挖条件。本工程土方开挖采用挖掘机机械大开挖。（3）、定位控制桩、标高控制桩由建设单位提供，我单位根据上述控制桩进行施工测量及现场定位放样。在土方开挖前，测量放线方案及成果报监理单位等公司技术部门验收后进行土方施工。（4）、施工现场方格网的测设根据给定的控制坐标点和高程点，按建筑物总平面要求引测到现场，在施工区域设置测量控制网，包括控制基线、轴线和水平基准点，做好轴线控制的测量和校核。施工现场内设10m×10m的方格网，在方格点上做控制桩，测出高程点，确定出施工场地内的挖填方区域（后附方格网图）。凡现场挖填土方区域内必须先清除软弱土层、淤泥、腐殖土、大卵石、垃圾、树根及表面300mm内含有植物的杂土和旧建筑物拆除的基础等垃圾，再进行挖填土方的施工。（5）、施工场地的清理与平整施工场地平整用2台50装载机进行整平，平整前必须把平整范围内的地下管线、光缆、电缆、地上障碍物及场地土表面300mm内含有耕植物、杂草的杂土和旧建筑物拆除的基础等垃圾清除出现场，再按照总图要求的标高进行平整场地，将土方弃到规定的弃土区。在施工区域内，影响工程质量的软弱土层、淤泥、腐殖土、垃圾及不宜作填土和回填土料的稻田湿土应全部清除，以免影响地基的承载力。（6）、测量、放线根据给定的建筑物定位坐标、轴线和标高点，进行土方工程的测量放样，设置控制桩，撒出基坑开挖及放坡边坡灰线，并对标高、轴线复核无误后，方可进行基坑的开挖。（7）、做好雨季施工措施，在基坑放坡上口四周距基坑1000mm地方砌50cm高24cm厚砖砌挡水墙和挖砌排水沟，挡水墙用1:1:2.5防水砂浆三面抹灰，防止基坑外雨水流入基坑内，冲刷边坡。排水沟深度300mm，纵向坡度为3，沿挡水墙四周布置。挡水墙上搭设1.5m高钢管维护，保证施工人员的安全。土方开挖之前应会同降水、边坡支护施工队伍开交底会，协调各施工方须相互配合事宜，避免在施工过程中各方发生矛盾，以免影响工程的进展。4.2其他准备工作1、根据施工现场平面图规划出运土车辆的行走道路和基坑留设坡道的位置。2、认真熟悉图纸，在土方工程施工前做好技术交底工作。3、夜间施工时，为保证足够的照明，根据本工程的特点，土方开挖时在基坑边每隔30m安装一个镝灯，土方回填时接入碘钨灯，以保证足够的照明。4、现场土样在监理监督下取样送实验室做标准击实实验。7、土方回填前，坑内必须清理完毕，基础已经隐蔽验收。4.3、土方开挖设计方案本土方工程的难点是土层中含有均匀分布的玄武岩，局部需混凝土破碎锤配合反铲挖掘机土方开挖。根据设计图纸及现场实际情况，现将场地内原有建筑物拆除垃圾及生活垃圾用破碎机破碎并清运后，再进行场地平整、基坑放线开挖，主楼基坑挖深在自然地面下6.70m，按1:0.2的坡度开挖（具体放坡见后附基坑剖面图），要求靠近边坡8.0m范围内土方配合护坡施工进行开挖，开挖分三步进行，前两步挖深均为2.5米，最后一步挖深为
