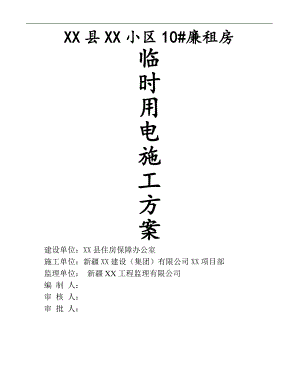

XX县XX小区10#廉租房临时用电施工方案建设单位：XX县住房保障办公室施工单位：新疆XX建设（集团）有限公司XX项目部监理单位： 新疆XX工程监理有限公司编 制 人：审 核 人：审 批 人：目 录1、编制依据2、工程概况3、施工条件4、设计内容和步骤5、绘制临时供电施工图6、安全用电技术措施7、安全用电防火措施施工临时用电方案一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99 二、 工程概况本工程位于XX县前进路延伸段以北，主体采用剪力墙结构，基础形式为梁板式筏板基础，无地下室，地上十一层，室内外高差450，基础标高为-3.1m，标准层层高3.0 m，局部屋面4.2 m，建筑总高度为38.2 m。建筑面积为11751.90。1、本工程抗震构造为6度；2、建筑结构安全等级为二级；3、地基基础设计等级为乙级；4、建筑设防类别为丙级；5、钢筋混凝土结构抗震等级；6、剪力墙为四级，地下室防水等级为二级；7、建筑防水分类等级为二类；8、耐火等级为二级；9、混凝土结构的环境类别为一类，二a类；10、场地土由表层耕土和砾土，砂石土组成；11、设计使用年限为50年。工程建设单位：XX县住房保障办公室，设计单位：新疆库尔勒开拓规划设计研究院，勘察单位：新疆巴州基安岩土工程勘察设计有限责任公司监理单位：新疆XX工程监理有限公司，施工单位：新疆XX建设（集团）有限公司XX项目部。工程计划于2012年5月10日开工建设，于20123年7月30日竣工。工程质量要求为：合格。三、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 塔式起重机 QTZ50 25 1 252 塔式起重机 QTZ50 35 1 253 搅拌机 JDY350 15 2 154 钢筋调直机 GT6/14 9.5 1 9.5 5 钢筋弯曲机 GW40 3.5 1 3.5 6 闪光对焊机 50 1 505 钢筋切断机 QJ40-1 3.5 1 3.5 6 备用 10 2 20 7 施工电梯 JD250 20 2 20 8 备用 10 3 30 9 木工圆锯 MJ106 5.5 1 5.5 10 备用 10 2 20 11 大灯 3.5 1 3.5 12 荧光灯 0.2 1 0.2 13 白炽灯 0.5 3 1.5 -四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用穿焊接钢管敷设，用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、闪光对焊机Kx = 0.7 Cos = 0.6 tg = 1.33将Jc =50%统一换算到Jc1 =100%的额定容量Pn = 50kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×50 = 35.36 kWPjs = Kx×Pe =0.7×35.36 = 24.75kWQjs = Pjs× tg=24.75×1.33 = 33 kvar(2)、塔式起重机（2台）Kx = 0.85 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 25kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×25 = 31.62 kWPjs = Kx×Pe =0.85×31.62 = 26.88kWQjs = Pjs× tg=26.88×1.33 = 35.84 kvar(3)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×9.5 = 6.175 kWQjs = Pjs× tg=6.18×1.02 = 6.3 kvar(4)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3.5 = 2.275 kWQjs = Pjs× tg=2.28×1.02 = 2.32 kvar(5)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3.5 = 2.275 kWQjs = Pjs× tg=2.28×1.02 = 2.32 kvar(6)、备用Kx = 0.85 Cos = 0.6 tg = 1.33Pjs = 0.85×20 = 17 kWQjs = Pjs× tg=17×1.33 = 22.67 kvar(7)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×20 = 15 kWQjs = Pjs× tg=15×0.62 = 9.3 kvar(8)、备用Kx = 0.85 Cos = 0.6 tg = 1.33Pjs = 0.85×30 = 25.5 kWQjs = Pjs× tg=25.5×1.33 = 34 kvar(9)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×5.5 = 3.575 kWQjs = Pjs× tg=3.58×1.33 = 4.77 kvar(10)、备用Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×20 = 13 kWQjs = Pjs× tg=13×1.33 = 17.33 kvar(11)、大灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×3.5×1.1 = 2.31 kWQjs = Pjs× tg=2.31×1.02 = 2.36 kvar(12)、荧光灯Kx = 0.2 Cos = 0.8 tg = 0.75Pjs = 0.2×0.2×1.2 = 0.048 kWQjs = Pjs× tg=0.05×0.75 = 0.04 kvar(13)、白炽灯Kx = 0.9 Cos = 0.9 tg = 0.48Pjs = 0.9×1.5×1 = 1.35 kWQjs = Pjs× tg=1.35×0.48 = 0.65 kvar(14)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = Kx×Pjs = 0.9×(24.75+26.88+6.18+2.28+2.28+17+15+25.5+3.58+13+2.31+0.05+1.35) = 126.122 kW总的无功功率Qjs = Kx×Qjs =0.9×(33+35.84+6.3+2.32+2.32+22.67+9.3+34+4.77+17.33+2.36+0.04+0.65) = 153.799 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (126.1222+153.7992)1/2 = 198.9 kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 198.9/(1.732×0.38) = 302.206 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线穿硬塑料管敷设。(1)、闪光对焊机开关箱至闪光对焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×35.36/(1.732×0.38×0.6) = 89.53Aii)选择导线选择BX-4×25 ，穿硬塑料管时其安全载流量为90A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。(2)、1号动力分箱至第1组电机(闪光对焊机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流闪光对焊机Kx = 0.7 Cos= 0.6 tg= 1.33Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.7×35.36×1/(1.732×0.38×0.6) = 62.67AIjs(1组电机 )= 62.67A该组中最大的开关箱电流Ijs=89.53A两者中取大值Ijs=89.53Aii)选择导线选择BX-4×25 ，穿硬塑料管时其安全载流量为90A。iii)选择电气设备选择分配箱内开关为DZ10-250/
