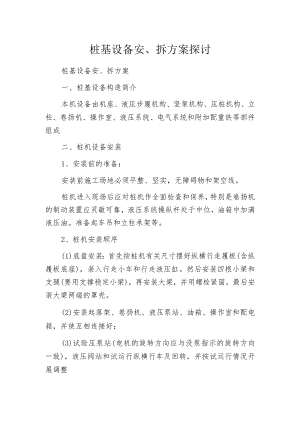

桩基设备安、拆方案探讨.docx

桩基设备安、拆方案探讨桩基设备安、拆方案一、桩基设备构造简介本机设备由机座、液压步履机构、竖架机构、压桩机构、立柱、卷扬机、操作室、液压系统、电气系统和附加配重铁等部件组成二、桩机设备安装1、安装前的准备：安装前施工场地必须平整、坚实，无障碍物和架空线。桩机进入现场后应对桩机作全面检查和保养，特别是卷扬机的制动装置应灵敏可靠，液压系统操纵杆处于中位，油箱中加满液压油。准备起车吊和立柱承架等。2、桩机安装顺序(1)底盘安装：首先按桩机有关尺寸摆好纵横行走履板(含纵履板底座)，装入行走小车和行走液压缸。然后安装四根小梁和支腿(要用支撑稳定小梁)，再安装大梁，并用螺栓紧固，最后安装大梁两端的罩壳。(2)安装起落架、卷扬机、液压泵站、油箱、操作室和配电箱，并使互相连接好；(3)试验压泵站(电机的旋转方向应与没泵指示的旋转方向一致)，液压阀站和试运行纵横行车及回转，并按试运行情况开展调整(4)把大梁与小梁的连接螺栓再紧一遍。(5)把立柱在地面组装好，然后用汽车吊水平吊起，与大梁用销轴穿好，在立柱顶部适当位置用支架支撑(合立柱稍为上翘，以利竖架)，卸去汽车吊。(6)将压桩机构装入立柱内(根部处)。(7)穿好钢丝绳。(8)竖架检查前述工作一切就绪后，指挥、操作人员和安全监视员各就各位，非工作人员退离桩机30M以外，操作人员按电铃，提醒大家注意，并等候指挥人员的命令。正式竖架前应试竖二、三次，即把立柱拉起离开支承架03M左右，再放回原处，检查卷扬机和其他部位正常与否。确保可靠后，开始开式竖架。开动卷扬机，把立柱徐徐立起。在起升过程中，注意保持平衡状态。如压桩机可能会碰到大梁，则应适当提升。立柱竖起后，在立柱根部后侧用千斤顶适当顶起对正销孔，穿孔销轴，卸去千斤顶。(9)安装立柱撑杆，并调整松紧适度适当。(10)对全机开展试运转，一切正常后，在桩机额定的总重量范围内按单桩承载力要求装配重铁。3、使用要点：(1)压桩机施工工艺操作顺序桩机启动一步履行走一对桩位一机身调平一吊平一校正一压桩一记录一下一桩位(箭头)(2)加载运行油泵启动前要操作溢流阀，使油泵处于卸荷状态，待油泵运转正常后再缓慢加载到l-2Mpa,运行半小时，然后将压力分别升到IOMpa.2OMpas30Mpa各运行15分钟，最后压力调定为25Mpa,并适当补充液压油。(3)当压桩机构的主压缸单独作业时，副压缸活塞杆应全部缩回，否则将造成管道爆裂。(4)压桩过程中经常观察压力表，控制压桩阻力，调节桩机同步平衡。(5)根据桩的断面尺寸，相应调整导桩装置，以使匹配。(6)使用过程中，应经常检查桩机工作情况，发现故障要及时排除，不可带病作业。(7)起吊桩段时，注意防止碰撞，以免损坏桩机或桩段。(8)详细做好施工记录。(9)作业完毕，必须将纵横行走履板均支承于地面上，液压操纵杆处于中位，对全机开展清洁保养；配电箱、操作室断电落锁，卷扬机及外露电器盖上防雨罩布。
